开关电源二次侧电路整流二极管：（超）快恢复二极管封装类型

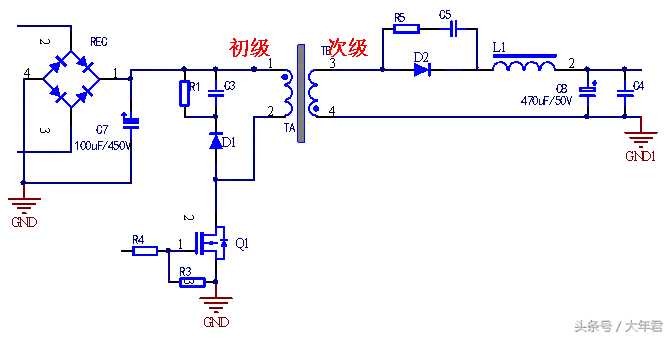

开关电源中二次侧整流电路属于高频整流电路，利用二极管的单向导电性把交流电变成单向脉动直流电，由于频率的不同导致所用的二极管特性也有所不一样。对于二次侧整流电路选择二极管主要是快恢复二极管，甚至肖特基二极管。在选择快恢复二极管时候至少需要注意三点：①额定正向工作电流②最高反向工作电压③反向漏电流。输出不同的功率选择不同的封装，有些还要外加散热器。
DO-XX封装（十安以下常用封装）10A以下的输出一般采用的是快恢复二极管，封装类型有DO–41、DO–15、DO–27、DO-201等规格塑料封装，这是一种插件封装，如下图是UF40071A1000V
TO-220封装（十安左右电流常用封装）TO-220封装字母TO英文是TransistorOutline的缩写。对于输出最大电流只有十到二三十安，一般选择TO220封装的整流二极管。这种封装是比较常用的一种直插式的小型封装，很多元器件例如三极管、MOS管、IGBT等元器件均有采用。常见的TO-220封装有TO-220、TO-220F、TO-220AB、TO-220AC、TO-220D等。如下
TO-3P封装（几十安电路常用封装）一般二极管管芯是正极P面在上，两片都将负极N面黏放在TO-3P中间同一框架平台上，然后自芯片顶端分别往左右打线到左右另一端脚后，然后封装而成。由于电流较大，因此需要增加散热，因此，TO-3P封装有着安装方便、固定、密封特点。如下图是MM80FU04080A400v
平板型、螺旋型封装（上百安电路适用）螺旋型、平板型一般是金属封装，且只有两个极，平板型的两面都可以散热。
