带大家学习一个振荡知识,变压器耦合振荡电路原理.
本节课给大家介绍一个变压器耦合振荡电路的工作原理，在我们日常开关电源中或时钟电路均会应用到，所以学好振荡电路是电子入门者必修课，接下来我们介绍一下这个电路原理.
一。分析正弦波振荡器电路的工作主要分成四步：
1.直流电路分析：振荡器中的三极管处于放大状态，所以对振荡管的直流电路分析与一般放大器直流电路分析方法相同，从振荡管三个极直流电路开始分析。
3.选频电路分析：通过电感器电路符号找出振荡线圈，找出谐振电容，凡是与L并联的电容器均参与了振荡。
4.找出振荡器输出端：振荡器输出端与其他电路相连，输出信号可以取自振荡管的各个电极，是可以通过变压器耦合，也可以通过电容耦合。

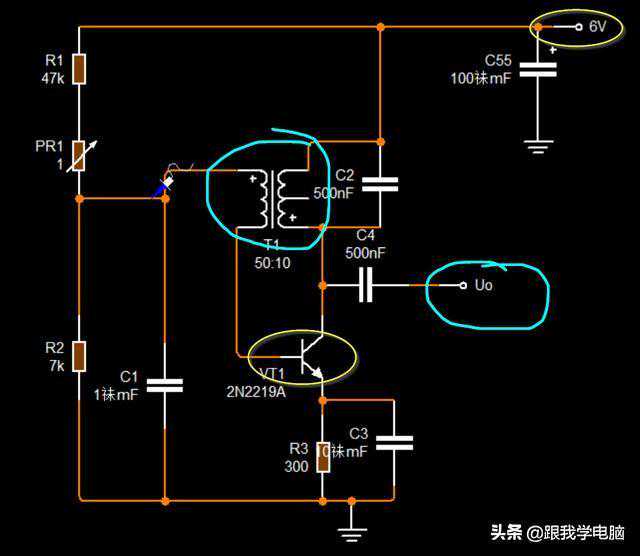

二。电路原理：
2.刚上电时刻三极管从截止开始进入导通，此刻T1会产生感应电动式，这时候T1初级感应电动势会加到三极管基极，这样三极管很快就进入到饱和状态.
3.当三极管进入到饱和之后集电极电流不会再继续增大，这样T1感应电动势立即发生改变，这样三极管从饱和退到放大区，然后再到截止，截止以后第二轮又是主电源提供电能进行第二次的振荡.
三。总结一下：
C2是选频电容它损坏不会起振输出没有波形，C3是VT1发射极旁路电容让交流导地，另外C1是信号旁电容也是至关重要，没有此电容也是会影响输出的波形.
