老物分享！拆上个世纪的编程器，型号MEP-100A，也是51系统
前几天要烧EEPROM和闪存，找出以前用的编程器，型号MEP-100A，上世纪末的产品了
那些年拆过，但没拍照
这次找出来，顺便拆给大家看看
外观
型号
插芯片的ZIP插座
侧面，还是9针串口的
底部有颗螺丝不走寻常路
开壳了

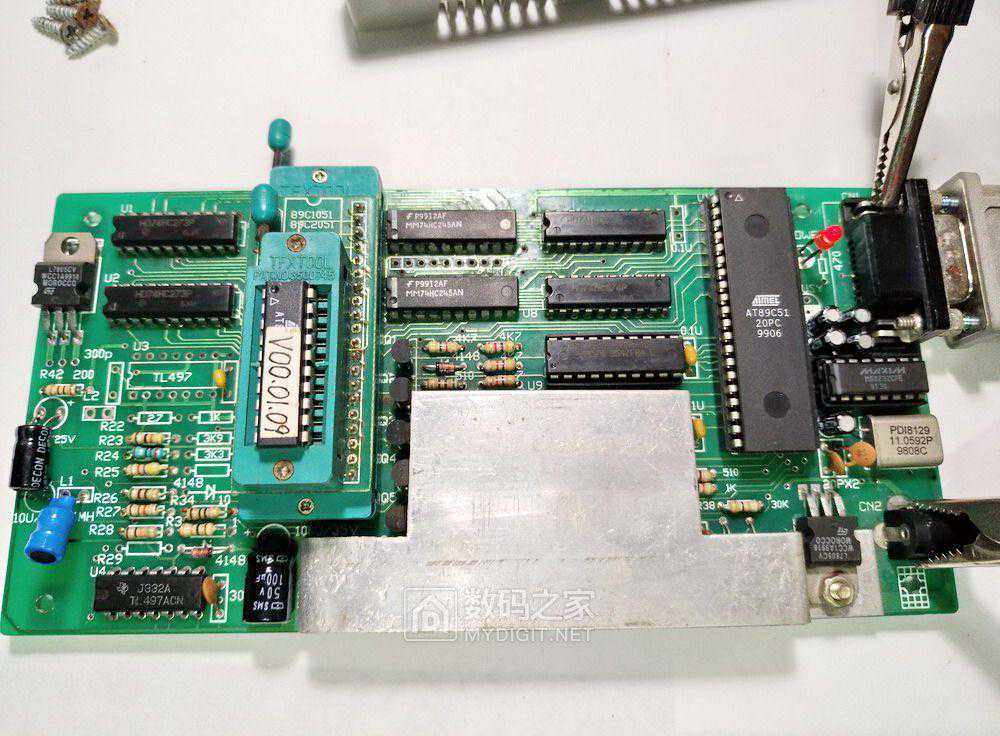

板子正面
主控：89C51
串口电平转换用的美信的232
电源ST的7805，还带大散热片
仙童、日立的逻辑电路
巨大的铝片，做工很差、很差
当散热片貌似也用不了这么大
铝片下面还有IC
背面没件
全家福
这一定是个MCS-51的应用系统
楼下通电看看
这玩意起码10年没通电了，试试
发现DC口也不走寻常路，内-外+
电源找不到，就用稳压电源吧
亮灯了，好现象
找到一片17岁已老掉牙的89C51来看看
还好，DOS版的烧录软件还在，win7下也能运行
选择型号
软件找不到编程器，不能通讯
好吧，看来比尔也没这么厉害
上DOS吧
果然是水土不服，这下OK了
这段时间就给FF打交道了
能读写，还是好的呢
还有片那些年DIY数字钟留下的89C2051
看偶的写的版本信息和日期，内容貌似已经不对了
看来早年的闪存寿命还是有些问题
这个编程器应该还是好的，但找遍支持的器件，只有27、28、29系列的，看来不能读写24的了
虽然还有当年DIY的简易编程器，但貌似当时就没成功，所以只能借编程器来用了
谢谢观看！
