最美的布线，大写的服

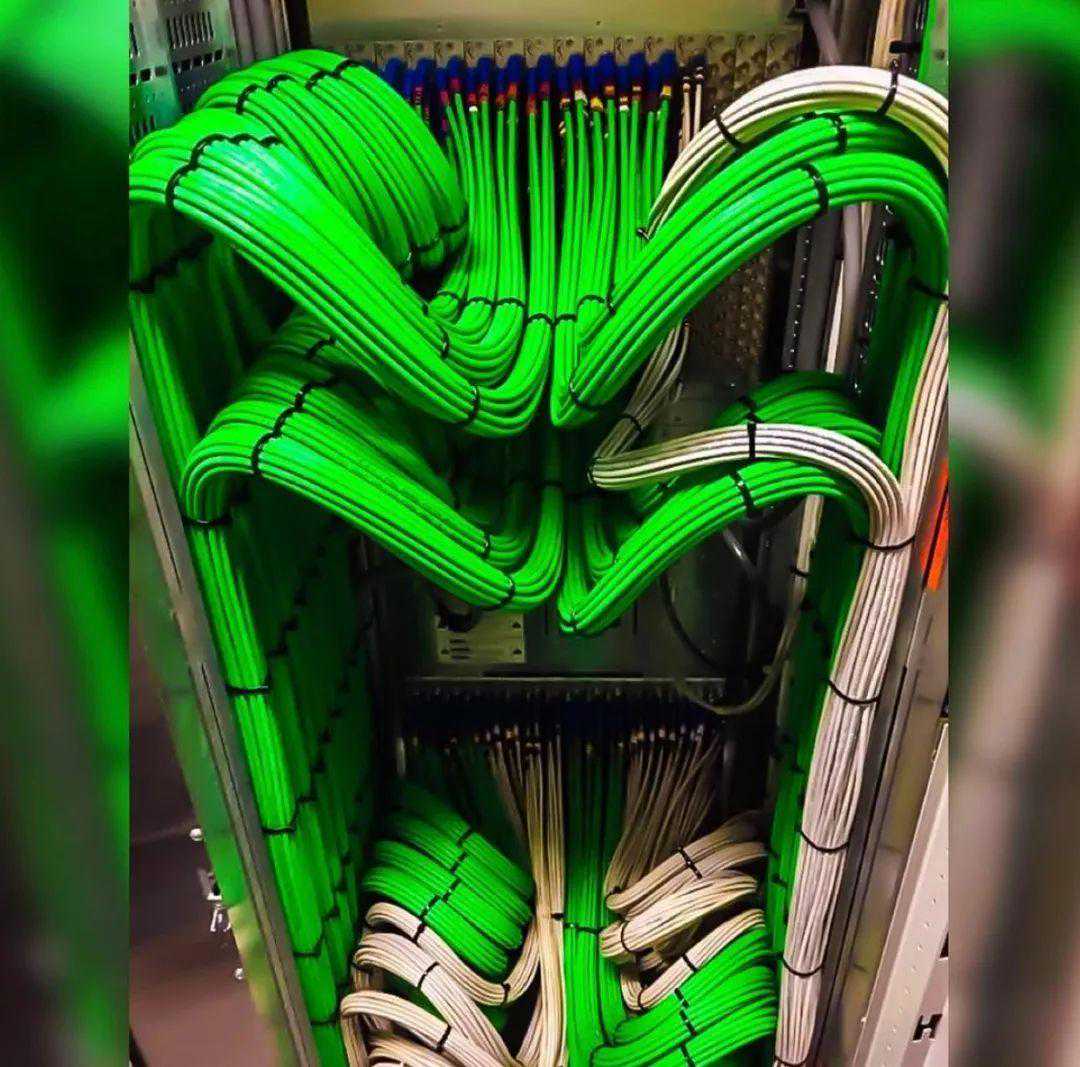

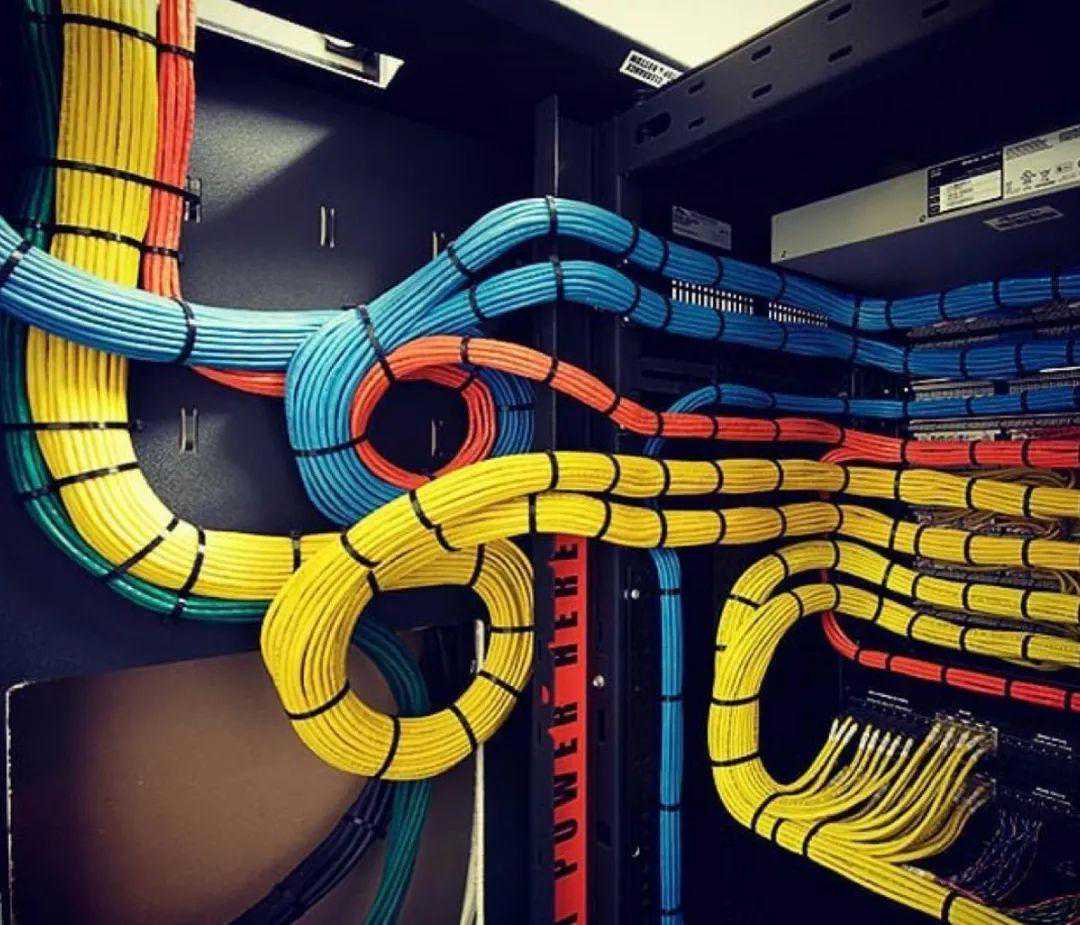

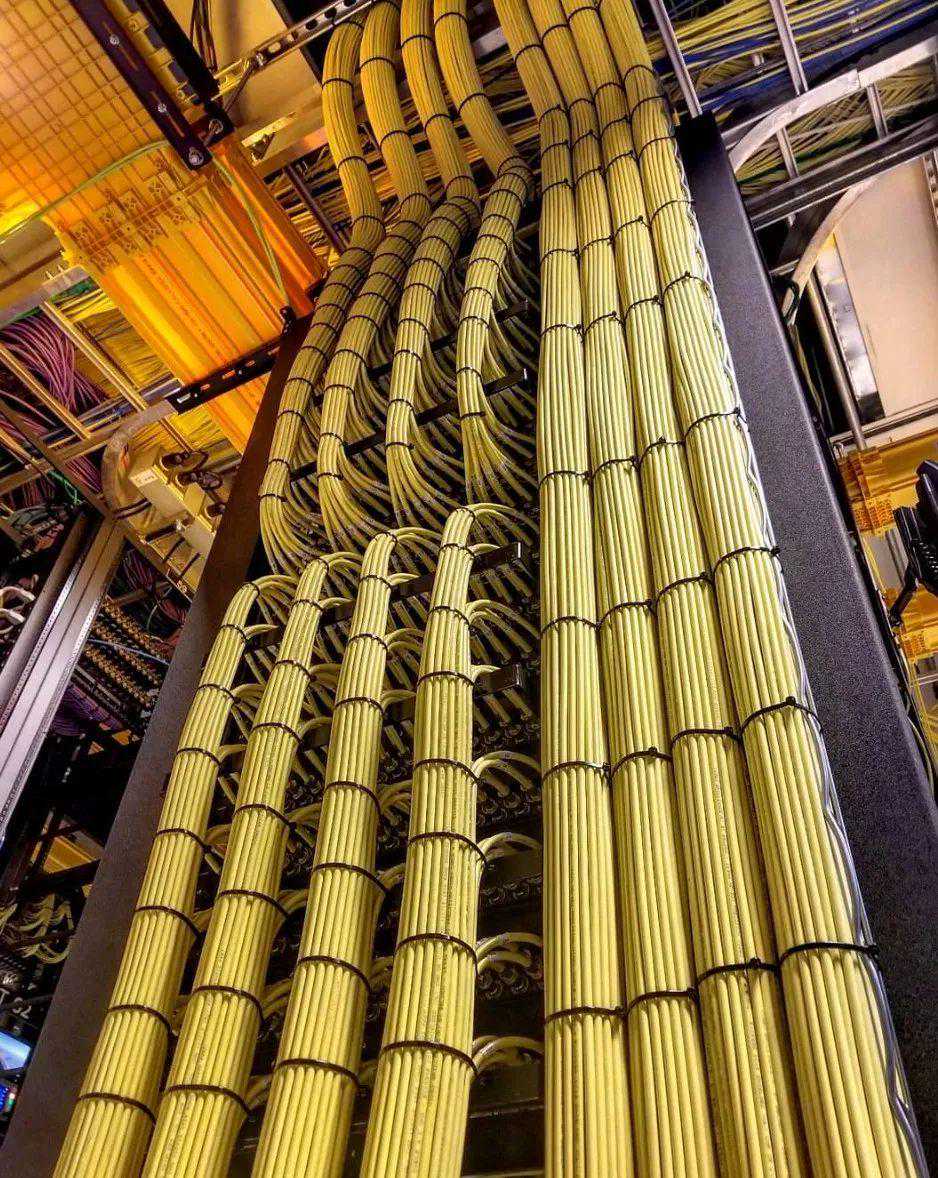

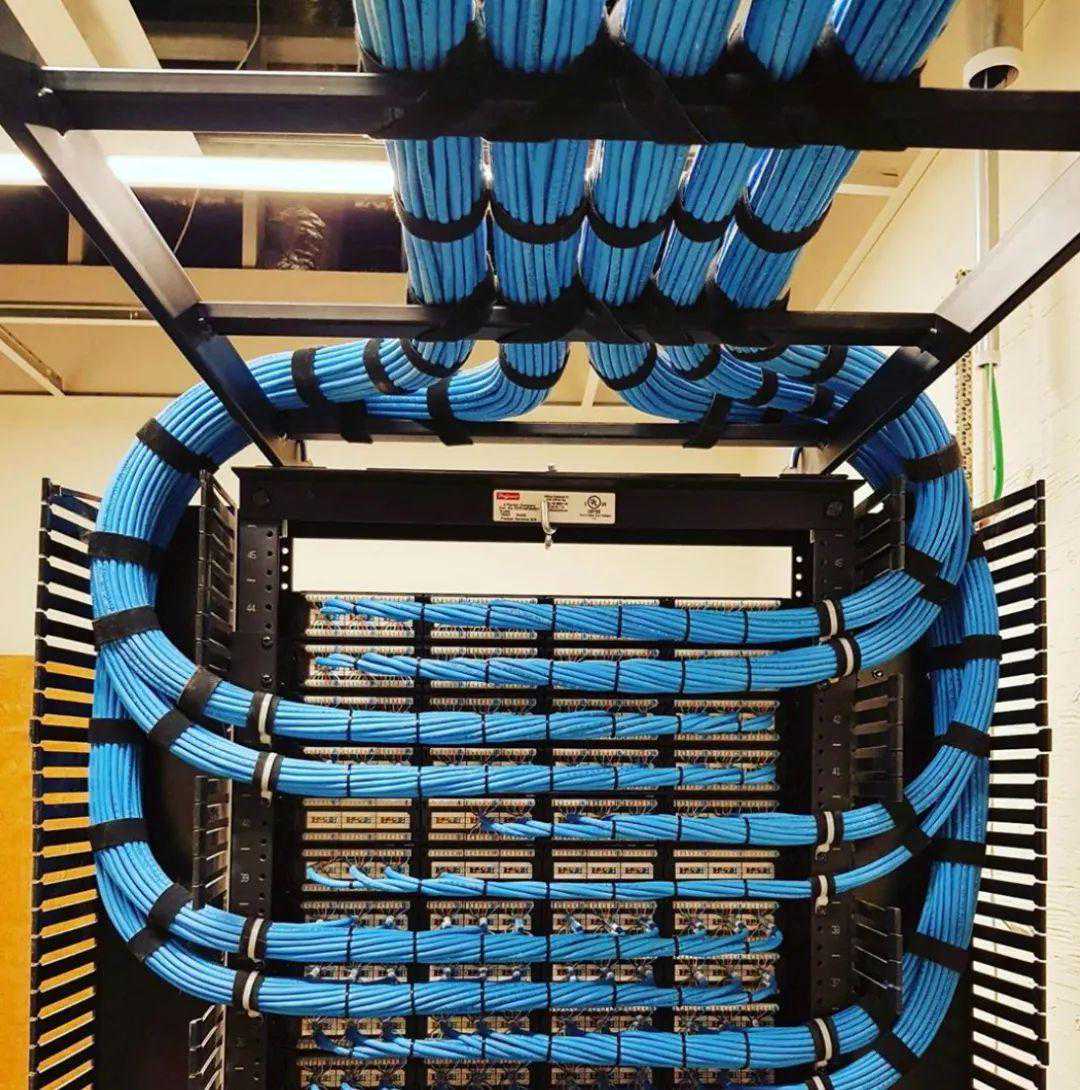

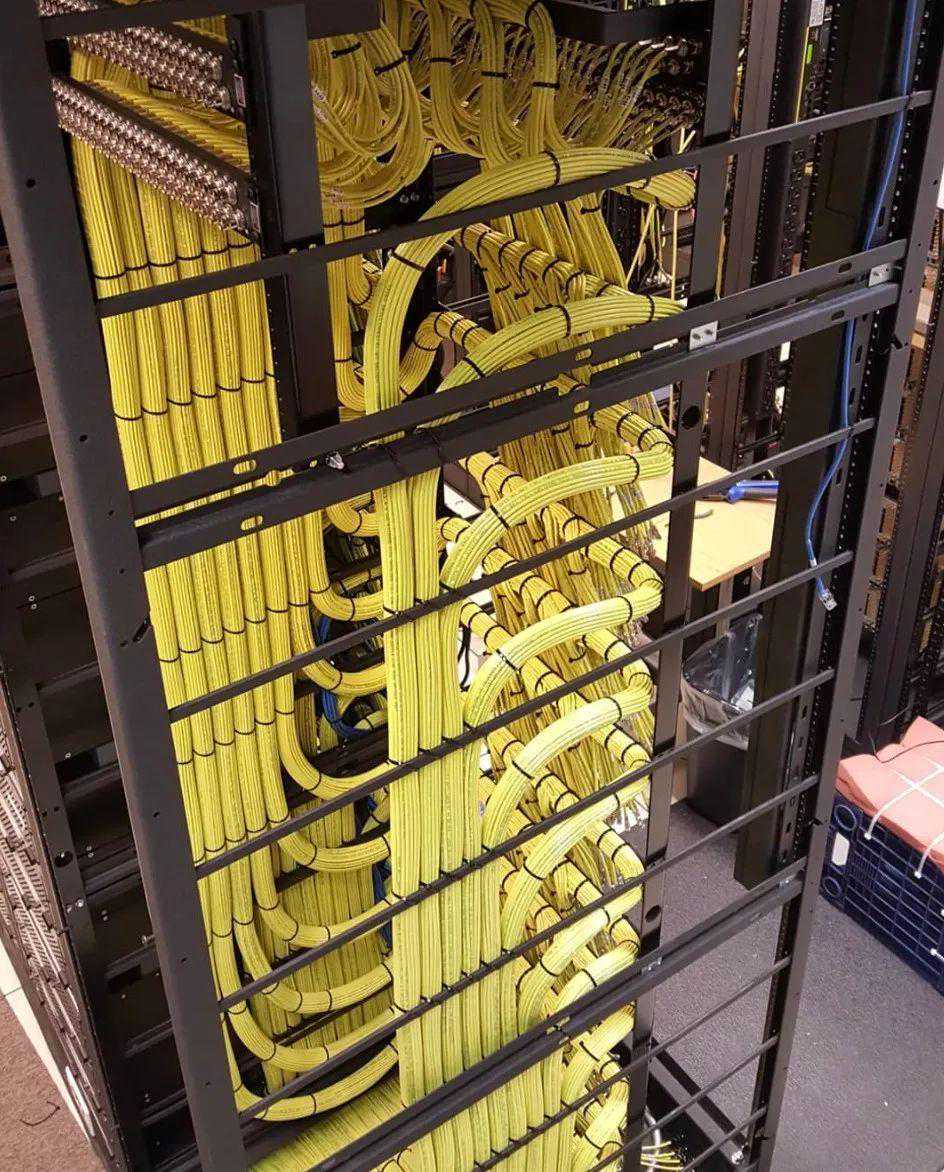

有很多朋友提到机房布线，有没有案例，本期关于机房的布线的案例。，我们一起来看下。

布线意思是元器件间导线连接的布置，先布好线，将导线穿过有电气连接的引脚所在的孔，这样可以在焊接元件的同时，实现元件间的连接。

整齐划一

气势磅礴

流畅舒展

畅达华美

还是

直接上图吧

布线中网络系统的作用

在许多CAD系统中，布线是依据网络系统决定的。网格过密，通路虽然有所增加，但步进太小，图场的数据量过大，这必然对设备的存贮空间有更高的要求，同时也对象计算机类电子产品的运算速度有极大的影响。

而有些通路是无效的，如被元件腿的焊盘占用的或被安装孔、定们孔所占用的等。网格过疏，通路太少对布通率的影响极大。所以要有一个疏密合理的网格系统来支持布线的进行。标准元器件两腿之间的距离为0.1英寸(2.54mm),所以网格系统的基础一般就定为0.1英寸(2.54mm)或小于0.1英寸的整倍数，如：0.05英寸、0.025英寸、0.02英寸等。

设计规则检查（DRC）

布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合印制板生产工艺的需求，一般检查有如下几个方面：线与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔与贯通孔之间的距离是否合理，是否满足生产要求。电源线和地线的宽度是否合适，电源与地线之间是否紧耦合（低的波阻抗）？在PCB中是否还有能让地线加宽的地方。

对于关键的信号线是否采取了最佳措施，如长度最短，加保护线，输入线及输出线被明显地分开。模拟电路和数字电路部分，是否有各自独立的地线。后加在PCB中的图形（如图标、注标）是否会造成信号短路。对一些不理想的线形进行修改。

在PCB上是否加有工艺线？阻焊是否符合生产工艺的要求，阻焊尺寸是否合适，字符标志是否压在器件焊盘上，以免影响电装质量。多层板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出板外容易造成短路。概述本文档的目的在于说明使用PADS的印制板设计软件PowerPCB进行印制板设计的流程和一些注意事项，为一个工作组的设计人员提供设计规范，方便设计人员之间进行交流和相互检查。
