整流电路中的滤波电路知识

整流电路整流出来的电源包含相当大的交流成分，其中脉动性比较大，只能供给对直流质量要求不高的设备使用，不能满足那些要求直流脉动成分很小的设备的需要。为了使整流出的电压和电流比较平滑，就在整流电路的后面加上个滤波电路，把整流出的脉动比较大的电压和电流通过滤波变得平滑一些。这里讲几种比较简单的滤波电路

1.电容滤波

“把一只合适的电容器并接在负载两端，就构成了电容滤波电路，如下图所示。

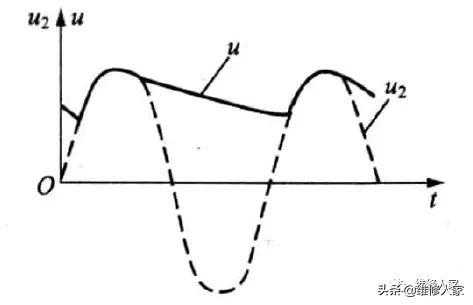

电容滤波主要是利用电容器的充、放电的特性，在一个周期内当整流二极管导通，电路有电流时，负载两端的电压相当于变压器绕组二次侧的电压，这时电路也给滤波电容器充电；当整流二极管截止不导通时，负载两端没有电压，而此时电容器向负载放电。电容滤波波形如图所示。

电容滤波受电容放电过程的影响，仅适合放电电流比较小并且比较稳定的负载，如果负载需要的放电电流比较大，电容输出电流就比较大，负载的电压波形就不会有很好的改善。九阳家用电热水壶烧水壶自动断电保温双层防烫开水壶大容量1.7L

在负载前面串联一个合适的电感元件，就构成了电感滤波电路，如下图所示。

电感滤波是利用电感自感电动势的原理，当电路中电流发生变化时，电感的电动势就会阻止电路中电流的变化，因而减少了负载上电流和电压的脉动。电感滤波电路中的电感量L越大,滤波的效果也就越明显，但是如果电感量L太大的时候,电感线圈的体积和重量也都随之增大。电感滤波电路适合电路电流比较大且经常变化的负载。

3.复式滤波

从前面讲过的电容滤波和电感滤波电路中了解到，这两个滤波电路是各有千秋，为了获得更好的滤波效果，我们把这两个滤波电路复合在一起，就构成了复式滤波电路。如下图所示。

其中图(a)是LC滤波电路，也就是用一个电容和一个电感构成的滤波电路；而图(b)是II形滤波电路，从图中也可以看出是利用两个电容和一个电感构成的滤波电路。复式滤波电路输给负载的电流和电压的直流效果非常好。”

4.稳压滤波电路

随着电子时代的到来，越来越多的电子设备走进我们的工作、生活，而这些精密的电子设备对直流电源的电压质量要求很高，否则就不能充分地发挥电子设备的作用。这就需要我们能够提供一个相对高质量的直流电源。为此就产生了稳压电源，稳压电源就是在整流电路和滤波电路的前提下，与负载并联加装一个稳压的元件，构成了完整的稳压电路，如图所示。
