20个经典模拟电路（4）微分电路和积分电路
1电路的作用：积分电路：
1.延迟、定时、时钟
2.低通滤波
3.改变相角（减）
积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。
微分电路：
1.提取脉冲前沿
2.高通滤波
3.改变相角（加）
微分电路是积分电路的逆运算，波形变换。微分电路可把矩形波转换为尖脉冲波。
与滤波器的区别和相同点：原理相同，应用场合不同。

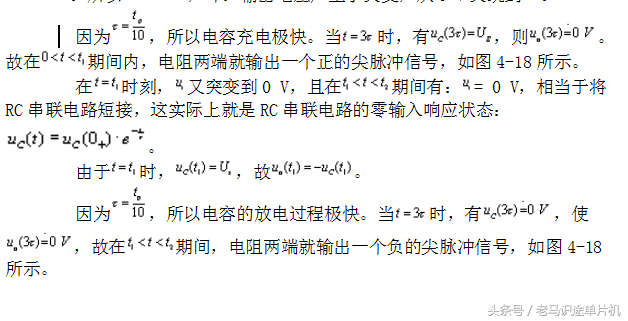

2微分和积分电路电压变化过程分析,

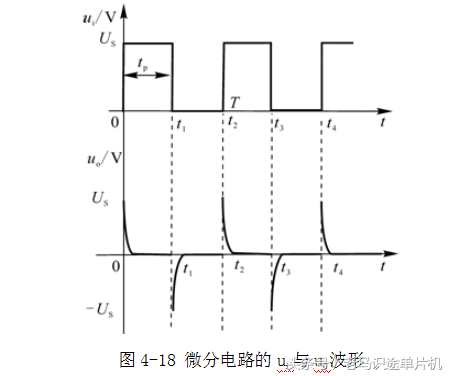

画出变化波形图
3计算:时间常数：RC
电压变化方程：
