土电工：2极、4极、6极等三相异步电机转速计算
日常工作中，遇到一台三相异步电机，往往这样问，这台电机是几极的？比如是2极、4极、6极、8极……然后可以通过它的极数判断它的额定转速。

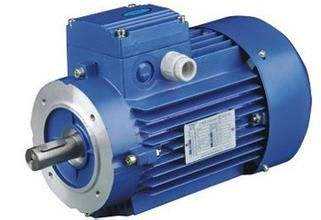

三相异步电动机
那么电机的极数和转速有什么关系呢？
电机的极数是指每相线圈在定子圆周内均匀分布的磁极数。磁极都是成对出现，N极和S极，所以一台电机的极数最少是2极。级数越多，转速越低，极数越少，转速越高。
转速和极数的关系可通过公式：n=60f/p计算。
n：转速。
60：60秒，我们平时所说的这台电机的转速多少，是指这台电机每分钟旋转的周数，也就是60秒旋转的周数。
f:电网频率，我国为50HZ。
p：电机极对数，2极电机，对数是1；4极电机，对数是2；8极电机，对数是4。比如一台2极电机，转速n=60秒×50HZ/极对数1=3000转。但这是同步转速，异步电机，转子转速低于定子旋转磁场转速，所以，异步转速还涉及到电机转差率的因素，转差率=（定子转速-转子转速）/定子转速，不同厂家生产的电机转差率也不同，通常在10％以内，一般在4％左右。
异步转速和转差率关系：N=(60F/P)×(1-S%)，所以2极电机异步转速=3000×（1-4%）=2880转左右。
同样算法，6极电机异步转速=（60秒×50赫兹/极对数3）×（1-转差率4%）=960转左右。
电机极数在电机型号中就可以体现，比如电机型号：Y100L-6，就是6极电机。
电机铭牌
