电子螺翼式冷水水表（LXRY型）

证书编号：建科评〔2016〕003号

一、技术说明

该电子螺翼式冷水水表（LXRY型）由螺翼式流量传感器和电子模块组成。流量传感器采取直通式构造，水流从壳体端部流入，经叶轮盒直接从正面冲击螺翼式叶轮，推动叶轮转动，叶轮转速由磁钢和霍尔传感器转化为电脉冲信号，并通过单片机对电脉冲信号处理和数据运算，实现流量计量。

该产品具有以下特点：

1、表具采用立式设计，流量传感器采用直通式构造，具有体积小，压损低的特点。

2、流量传感器进水叶盒上设计有水导流装置，使得进水均匀；叶轮采用PE材料，进水时处于悬浮状态；改进叶轮设计，减少了叶轮与叶轮盒之间摩擦，最终扩大了量程比，提高了灵敏度。

3、流量传感器内置单向阀，减少扰动计量；可选配微功耗设计的球阀。

4、壳体采用PPO材料，抗腐蚀性能好，生产过程节能环保。

5、具有数据远传功能，方便远传抄表和管理。

执行标准：《冷水水表检定规程》JJG162标准要求。

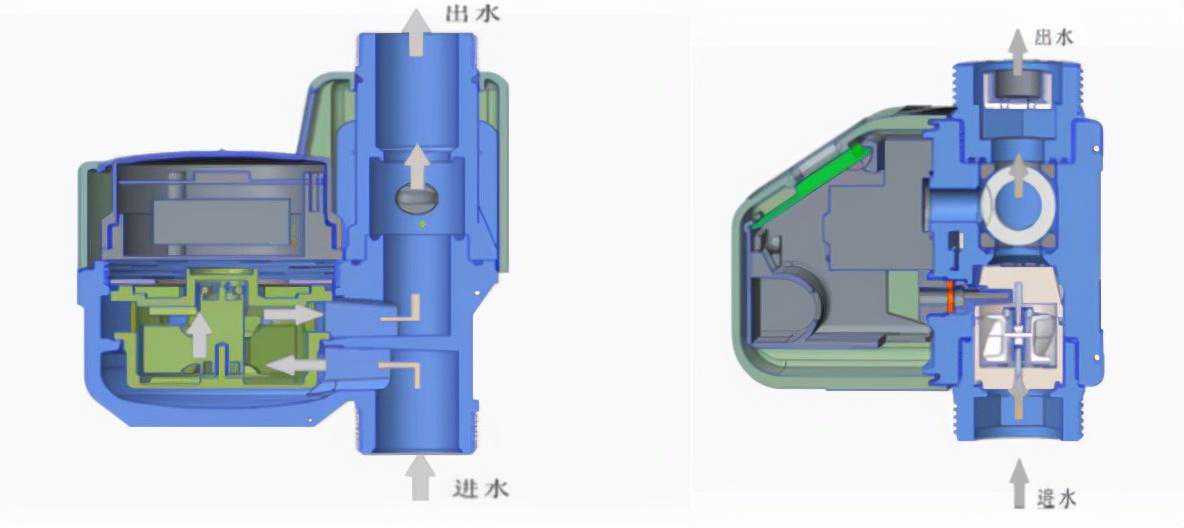

图1电子螺翼式冷水水表

二、主要性能指标

表1技术性能检验值

型号

标称口径

（mm）

常用流量

（m3/h）

流量比值

参数

准确度

LXRY-15

DN15

2.5

Q3/Q1=200、160、125、100、80

Q2/Q1=1.6

温度等级：T30

压力等级：MAP10

压力损失等级：△p63

上游流场敏感度等级：U10

下游流场敏感度等级：D5

气候和机械环境等级：B级

电磁环境等级：E1级

不可测反向流

2级

LXRY-20

DN20

4.0

LXRY-25

DN25

6.3

最大允许误差：水温额定工作条件下，低区（Q1≤Q＜Q2）为±5%；高区（Q2≤Q≤Q4），水温≤30℃时为±2%，水温＞30℃时为±3%。

三、适用范围及应用条件

适用于供水计量。

四、施工安装要点

1.选择水表时应以管道经常使用流量接近或小于水表的常用流量，不能单纯以管道口径确定水表口径。

2.新装管应先清除管道内的石子、泥沙等杂物后再安装水表，以防止水表损坏。建议安装过滤器。

3.水表度盘朝上水平安装，表壳箭头方向应与管道内水流方向一致，水表上游应安装流量整直装置或整流直管段，整流直管段长度大于5倍水表口径。

4.水表不应该承受由管子引起的过度应力，需要时水表安装在底座或托架上。

5.水表远离震动源，震动会影响水表精度。

六、成果单位

完成单位：杭州竞达电子有限公司
