AT24C02C-SSHM-T/AIP24C02A是一款提供2048比特位串行电可擦除可编程只读存储器(EEPROM),存储器的结构为256×8比特,内部分为32页,每页8字节,随机字地址需要一个8比特的数据字地址。I2C接口,应用于低功耗、低电压等系统。

其主要特点如下:

●写保护引脚提供硬件数据保护

●宽工作电压范围:1.8V~5.5.V

●存储器内部结构为:256×8(2K)

●两线串行接口

●施密特触发器,抑制输入噪声

●双向数据传输协议

●400kHz(1.8V~2.5V)和1MHz(2.5V~5.5V)时钟范围

●8-byte页(2K)

●允许部分页写操作

●自定时写周期(最大5ms)

●高可靠性:擦写次数:100万次;

数据保存:100年

●封装形式:DIP8、SOP8、TSSOP8

基础参数

接口类型:I2C

存储容量:2Kbit

时钟频率(fc):400kHz~1MHz

工作电压:1.8V~5.5V

读-工作电流:0.2mA@VCC=5.5V,400kHz

写-工作电流:0.8mA@VCC=5.5V,400kHz

待机电流:3uA@VCC=5.5V

写周期时间(Tw):5ms

数据保留-TDR(年):100年

写周期寿命:1,000,000次

工作温度:-40℃~+85℃

批量价只要0.12


尺寸最大值

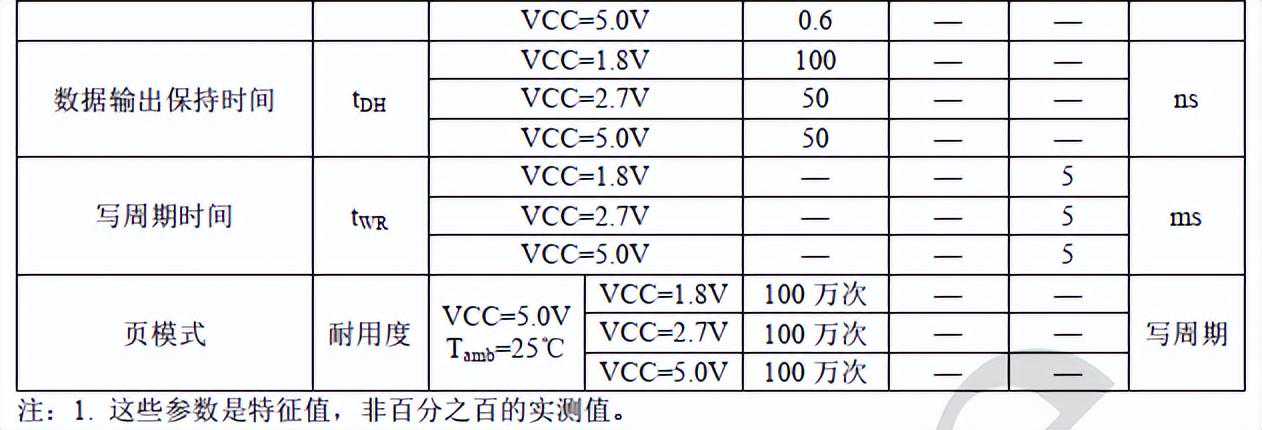

交流参数


图1


图2

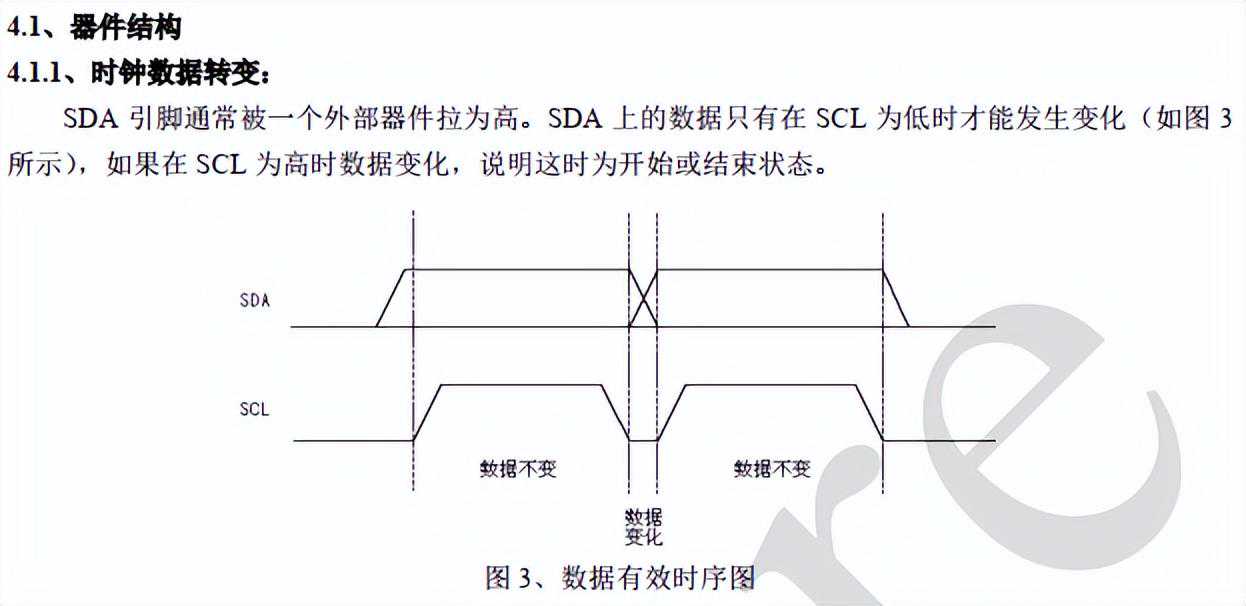

图3

功能框图

引脚图及功能

功能介绍

4.1.3、停止(STOP)状态:
当SCL为高时SDA发生从低到高的转换,就产生了停止状态(如图4所示)。在进行了一系列的读操作后,STOP命令将会使EEPROM进入备用电源模式(standbypowermode)。

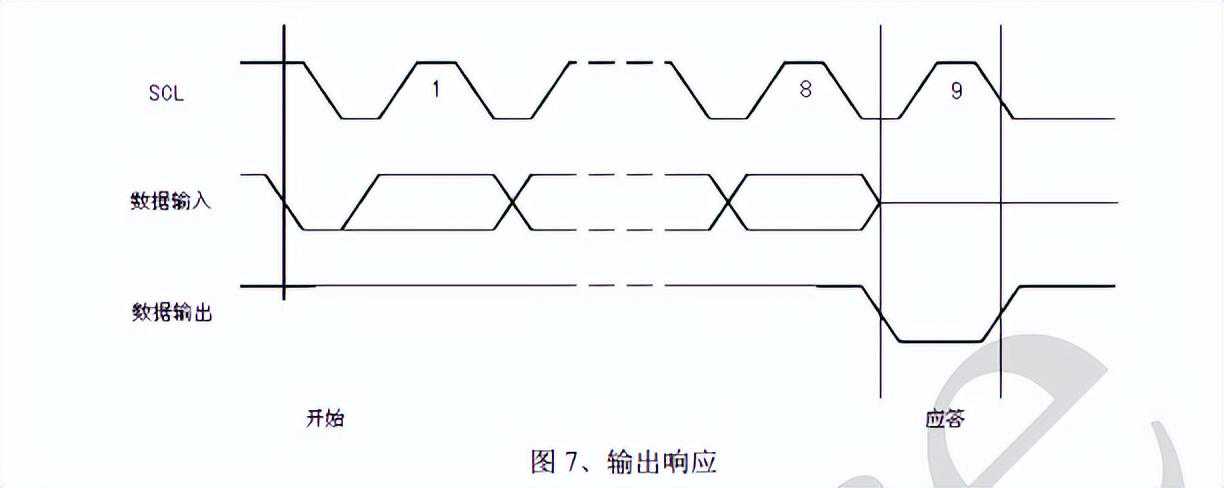

4.1.4、应答(ACKNOWLEDGE):
当所有的地址和数据以8-bit形式串行传入和传出EEPROM后,在第九个时钟周期时,EEPROM将会发出一个低电平信号来应答,说明它已收到每一个字。

4.1.5、待机模式(STANDBYMODE):
AiP24C02A有一种低电量备用模式(low-powerstandbymode),当上电或接收到stop命令并完成内部操作后,即会进入STANDBY模式。
4.1.6、存储器复位:
在协议中断、掉电或系统复位之后,电路按下面的步骤复位:
1.时钟上升延到达第9个周期
2.当SCL为高时,每个周期中的SDA为高
3.当SDA为高时,创建一个开始状态

4.3、写操作
4.3.1、字节写:
写操作的初始化过程包括器件地址、应答信号和一个8比特数据字地址。接收到数据字的地址之后,EEPROM将再次发送一个低电平响应,然后时钟读入第一个8比特数据。8个比特的数据全部接收完成后,EEPROM将送出一个低电平响应,接着,寻址的器件(例如微处理器)必须发送一个停止条件信号来结束写命令过程,此时,EEPROM就进入一个内部定时的写周期(twr),将数据写入存储器的物理介质,在写入期间,所有外部输入均被终止,直到写数据完成,EEPROM才会再响应,如图8。

4.3.2、页写:

AiP24C02A的EEPROM是8比特页写。页写的初始化过程和字节写相同。但是,在时钟读入第一个8比特数据之后,微处理器并不是发送一个停止信号,而是在EEPROM接收完8个比特的数据、发出一个响应之后,接着传送剩下的7个数据字,EEPROM接收完每一个数据字之后都将发送一个低电平响应。
微处理器必须发送停止命令来结束页写命令,如图9。

在接收完每一个数据字后,数据字地址的低三位内部就自动加一,高位地址不变,仍为原存储器页所在的行位置。当增量使地址到达页边界的时候,接下来的字节将被写入该页的起始位置。这就是说,如果大于8个数据字传送给EEPROM,数据字地址将“翻滚”,以前的数据将被覆盖。


4.3.3、应答轮询:

一旦内部定时写周期启动并且EEPROM的输入失效,应答轮询将启动。这包括发送一个开始信号和器件地址字。读/写位是所需要的典型操作。只有当内部写周期完成后,EEPROM才会输出低电平作为允许读或写过程继续的信号。


4.4、读操作

读操作的初始化过程与写操作相同,只是读/写选择位R/W要置1。读操作有当前地址读、随机地址读和顺序地址读三种模式。
4.4.1、当前地址读操作:

在最后一次读/写操作期间,内部数据字地址计数器保持为最后一次操作的地址,操作完成后,自动加一。操作期间,只要电路的供电正常,这个地址都保持有效。读操作的地址“翻滚”是从存储器最后一页的最后一个字节跳到第一页的第一个字节,而写操作的“翻滚”是从当前页的最后一个字节跳到同一页的第一个字节。一旦器件地址和读/写选择位R/W(为“1”)被读入、EEPROM发出响应信号,当前地址的数据字就被串行读出。微处理器并不产生一个输入低电平响应,而是随后产生一个停止命令,如图10。

4.4.2、随机地址读操作:

随机地址读操作需要一个“虚”字节写操作来加载数据字地址。一旦器件地址和数据地址被读入、EEPROM发出响应,微处理器必须再产生一个开始命令,接着,微处理器就可以通过发送一个器件地址(R/W为1)来初始化地址计数器。EEPROM对这个器件地址做出响应,并将数据串行读出。微处理器不产生低电平响应,而是随后产生一个停止命令,如图11。


4.4.3、顺序地址读操作:

顺序地址读操作可以通过一个当前地址读操作或一个随机地址读操作来初始化地址计数器。微处理器接收到数据之后,做出响应,只要EEPROM接收到这个响应信号,地址计数器就加一,并将数据串行读出。当到达存储器最大地址的时候,地址将“翻滚”,继续顺序读操作。如果微处理器不产生低电平响应,而是随后产生一个停止命令,顺序读操作就会被终止,如图12。
