物联网设备网关技术架构设计TCP Gateway
《开源精选》是我们分享Github、Gitee等开源社区中优质项目的栏目，包括技术、学习、实用与各种有趣的内容。本期推荐的是物联网设备网关技术架构设计（Session管理、心跳管理、数据上行、数据下行）TCPGateway。
介绍物联网设备网关技术架构设计（Session管理、心跳管理、数据上行、数据下行）
NioEventLoop是Netty的Reactor线程，其角色：
BossGroup：作为服务端Acceptor线程，用于accept客户端链接，并转发给WorkerGroup中的线程。
WorkerGroup：作为IO线程，负责IO的读写，从SocketChannel中读取报文或向SocketChannel写入报文。
TaskQueue／DelayTaskQueue：作为定时任务线程，执行定时任务，例如链路空闲检测和发送心跳消息等。
概要说明
TcpServer：提供TCP连接服务
TcpSessionManager:你可以添加监听事件，用于监听TCP会话创建、销毁等
LogSessionListener：一个日志监听器，它和tcpSessionManager关联，监听器必须事先SessionListener
TcpSer：TCP发送者，用户向客户端发送消息通知、实现下行逻辑
ServerConfig：TCP的配置管理类
TcpConnector：TCP容器,用于管理服务和客户端的连接
NotifyProxy：发送通知到代理类
.TCP网关的网络结构基于Netty构建TCP网关的长连接容器，作为网关接入层提供服务API请求调用。
客户端通过域名+端口访问TCP网关，域名不同的运营商对应不同的VIP，VIP发布在LVS上，LVS将请求转发给后端的HAProxy，再由HAProxy把请求转发给后端的Netty的IP+Port。
TCP网关执行时序图
其中步骤一至步骤九是指Netty服务端的创建时序，步骤十至步骤十三是TCP网关容器创建的时序。
步骤一：创建ServerBootstrap实例，ServerBootstrap是Netty服务端的启动辅助类。
步骤二：设置并绑定Reactor线程池，EventLoopGroup是Netty的Reactor线程池，EventLoop负责所有注册到本线程的Channel。
步骤三：设置并绑定服务器Channel，NettyServer需要创建NioServerSocketChannel对象。
步骤四：TCP链接建立时创建ChannelPipeline，ChannelPipeline本质上是一个负责任的执行ChannelHandler的职责链。
步骤五：添加并设置ChannelHandler，ChannelHandler串行的加入ChannelPipeline中。
步骤六：绑定监听端口并启动服务端，将NioServerSocketChannel注册到Selector上。
步骤七：Selector轮训，由EventLoop负责调度和执行Selector轮询操作。
步骤八：执行网络请求事件通知，轮询准备就绪的Channel，由EventLoop执行ChannelPipeline。
步骤九：执行Netty系统和业务ChannelHandler，依次调度并执行ChannelPipeline的ChannelHandler。
步骤十：通过Proxy代理调用后端服务，ChannelRead事件过后，通过发射调度后端Service。
步骤十一：创建Session，Session与Connection是相互依赖的关系。
步骤十二：创建Connection，Connection保存ChannelHandlerContext。
步骤十三：添加SessionListener，SessionListener监听SessionCreate和SessionDestory等事件。

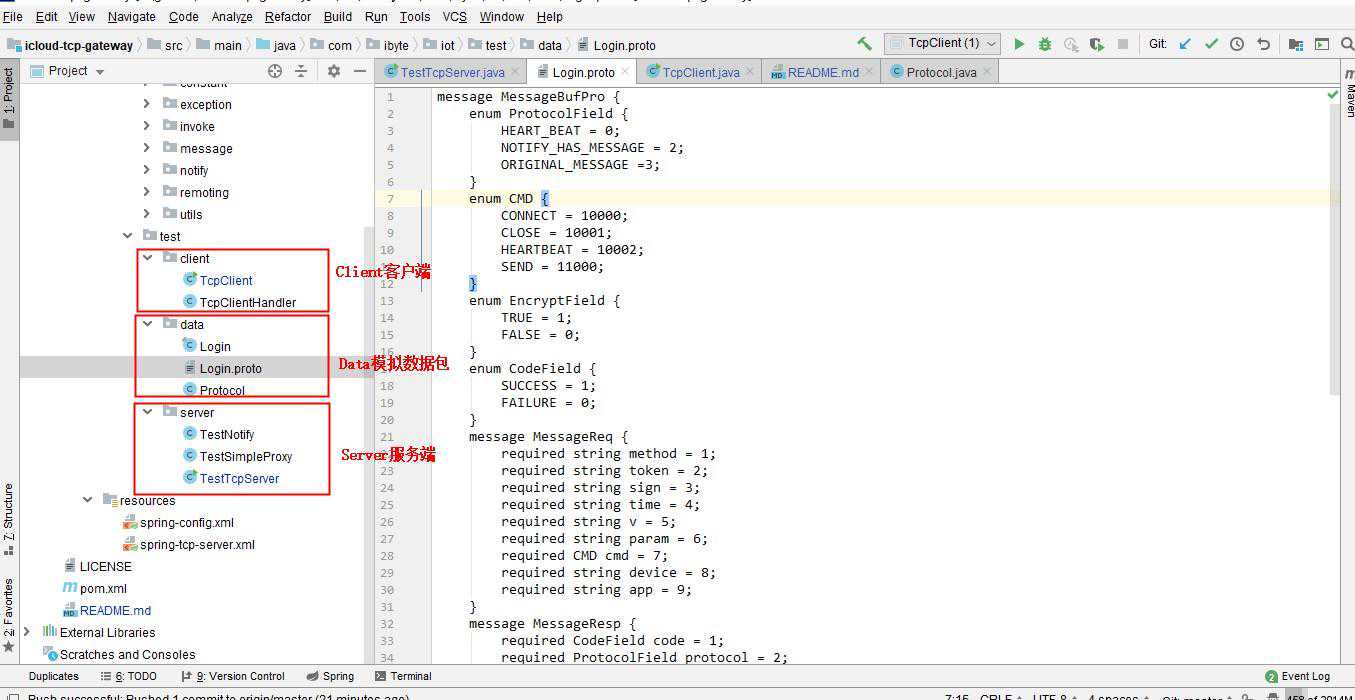

程序运行案例步骤1.配置本地Host
Window地址//C:\Windows\System32\drivers\etc\hosts
添加127.0.0.1
2.启动Server
位置:
2.启动Client
位置:
