简单电路与连接
电路：把电源、用电器、开关用导线连接起来组成的电流路径。
电路中各元件的作用：
电路的三种状态：

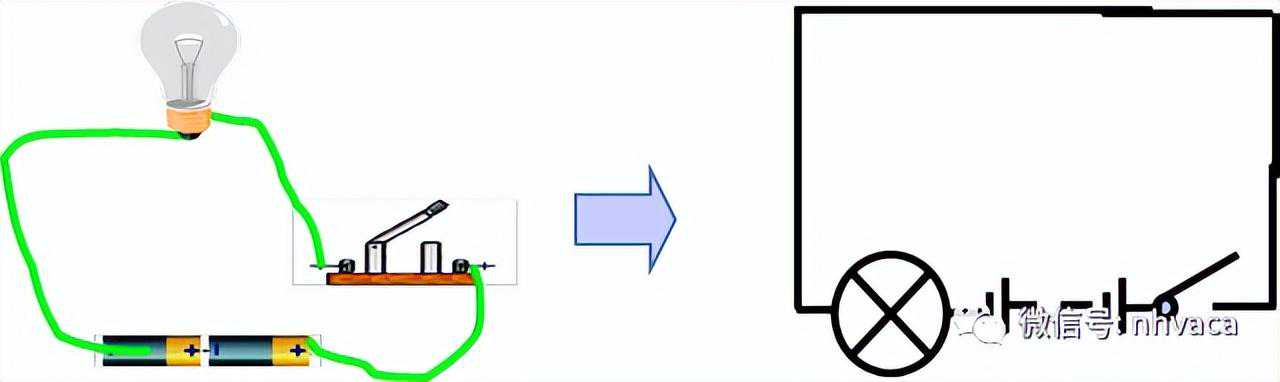

电路图：
元件位置安排要适当，分布要均匀。元件不要画在拐角处。
画电路图的要求：整个电路图最好呈长方形，有棱有角，导线要横平竖直。
电路的状态：
1.通路：接通的电路；
2.开路：断开的电路；
3.短路：用导线直接把电源两极接通。
电流表和电压表的外形及符号：
电流表和电压表的比较：
电路连接的两种基本方式：
1.串联：把用电器逐个顺次连接起来的电路。
2.并联：把用电器并列连接起来的电路。
串联电路用电器之间是互相影响的；并联电路用电器之间是互不影响的。
串联电路电流只有一条路径！并联电路电流有多条路径！
认识并联电路中的几个要素：
并联电路中开关的作用：干路开关控制整个电路：支路开关控制它所在支路，与开关位置有关。
串联电路中开关的作用：开关控制整个电路，与开关位置无关。
特点：
1.串联：
（1）只有一条电流的路径；
（2）开关控制整条电路；
（3）各用电器相互影响，不能独立工作。
2.并联：
（1）有多条电流的路径；
（2）干路开关控制整条电路，支路开关控制该条支路；
（3）各并联支路互不影响，能独立工作。
串联、并联电路的比较：
电路特点
对比内容
串联
并联
连接方式
逐个顺次
并列地
电流有几条路径
一条路径
2条或多条
用电器能否独立工作
不能
能
开关的作用与位置是否有关
与位置无关
与位置有关
