物业电工拆解一款声光控开关
声光控开关是物业电工经常接触的一种照明开关，楼梯每层都需要一个声光控开关，小区用量很大。可以说几乎每天都有要求更换它的，质量差一些的用一段时间就坏了，质量好的能用几年。我给一位业主选择的一款声光控开关和灯泡，用了接近10年，开关和灯泡都还正常用着，可以说是超级耐用了。声光控开关坏的现象是:灯泡常亮不灭，或者灯泡不亮，或者灯光黯淡。遇到照明故障，先排除灯泡故障，如果灯泡正常，就是声光控开关的问题了。

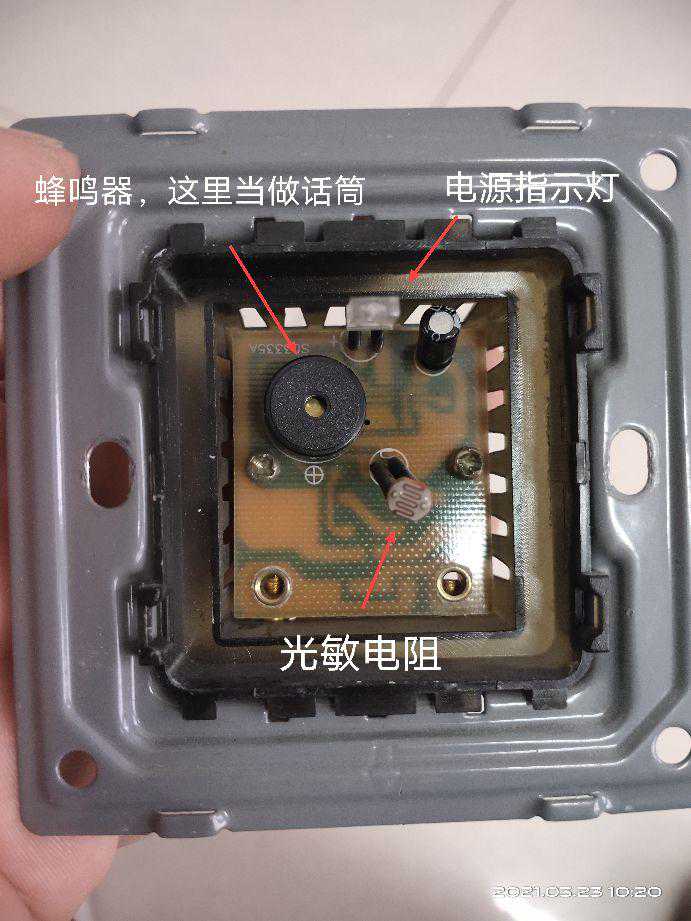

下面是我今天拆解的一个声光控开关，这是以前同事们在哪里拆下来的，一直放在仓库里。拆开以后观察电路板，它采用声光控专用集成电路KU5595，2A单向可控硅2P4M，整体感觉它的质量还是不错的。
这种声光控开关可以负载100瓦的普通白炽灯灯泡，10瓦左右的LED灯泡，为什么还坏呢？我觉得80%跟业主使用的灯泡有关，用大功率灯泡，或者大功率LED，电流太大超过可控硅额定电流范围。再或者安装灯泡时，灯座拧坏了引起火零线短路，把可控硅烧坏了。
最后那两张照片，是我根据电路板画的原理图。只找到一只铅笔，没有橡皮，画错几次，我想法去除铅笔的痕迹修改的。猜猜最后那个照片的螺丝刀，在这里起到什么作用呢？
