数字电路--单稳态触发器
（2）构成微分电路的条件
2．积分电路
（1）电路和工作原理
二、单稳态触发器
1．门电路构成的单稳态触发器
（1）微分型单稳态触发器
积分型单稳态电路要求触发脉冲信号宽度大于输出脉冲宽度。采用窄脉冲触发的积分型单稳态电路，对输入脉冲的宽度没有这种限制。
2．集成单稳态触发器

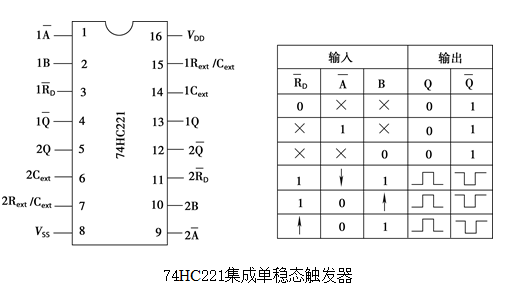

（1）非重触发的集成单稳态触发器
单稳态触发器在外界触发信号作用下进入暂稳态。在暂稳态期间，外界再输入触发信号，并不影响电路的暂稳态。只有当暂稳态过程结束，电路又进入原来的稳态之后，新的触发信号才能使电路再次进入暂稳态，即暂稳态持续时间tW是不变的，这就是非重触发单稳态电路。
（2）可重触发单稳态触发器
可重触发单稳态电路与非重触发的集成单稳态触发器不一样，当外界输入触发信号使电路进入暂稳态之后，输入新的触发信号就可延长暂稳态的持续时间，输出脉宽可任意展宽。
