达人DIY！台达通信电源改装大功率维修恒流充电电源全过程供参考
手里缺个大功率电源充电器，什么明伟可调电源我手里4~5个，电压不高电流也小（现在做电动车电池方面有些时候需要高电压大电流）。无意中看到有用这个台达通讯电源ESR-48/56AC（48v/50a）改造大功率充电器，于是网上搜了一下，有些改造好的要三四百，没事闲鱼上搜到一个未改装的电源90元加12元运费买来。这个电源网上详细的资料不多，我就来个清晰改装版的。
台达ESR-48/56AC
台达ESR-48/56AC，打开里面看质量杠杠的
应该能看的懂吧
看图UB24和UB27
如图，拆除电阻换成220K的

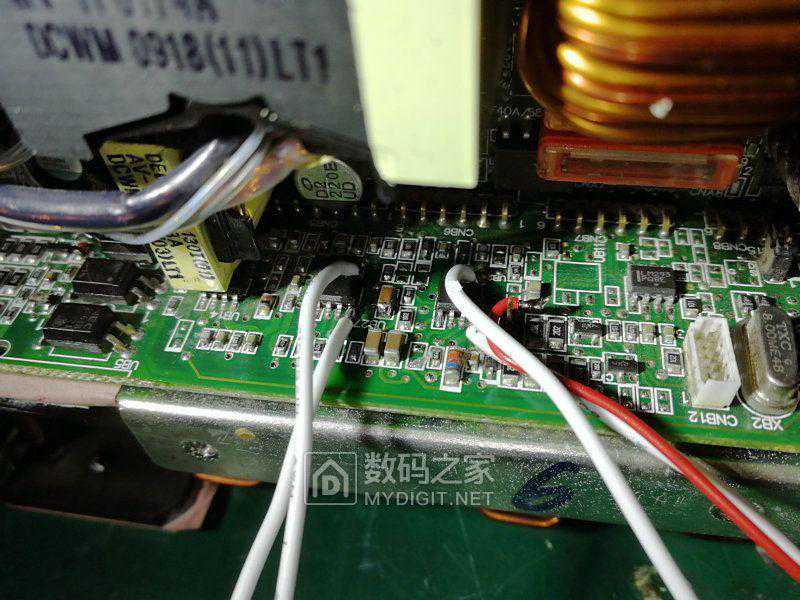

焊出5根线，三根调压，2根调流
如图
第三个光耦一个脚挑起来悬空，此光耦是低压保护用的，拆除就可以0V起调
如图
换电容，6个63V470UF并联，改成110V，首先拆除电容耐压不够
开关电源上找出4个电容
料板挺多
这样耐压就够了。没办法同样的体积只能选这个。找到25V电容5个，单个容量2200串联。
5个正负焊在一起
做好绝缘
装在原处，体积差不多
拆除板子下面RA84不然会报警
拆掉这个电阻RA84
电路图示意
插座也要拆掉

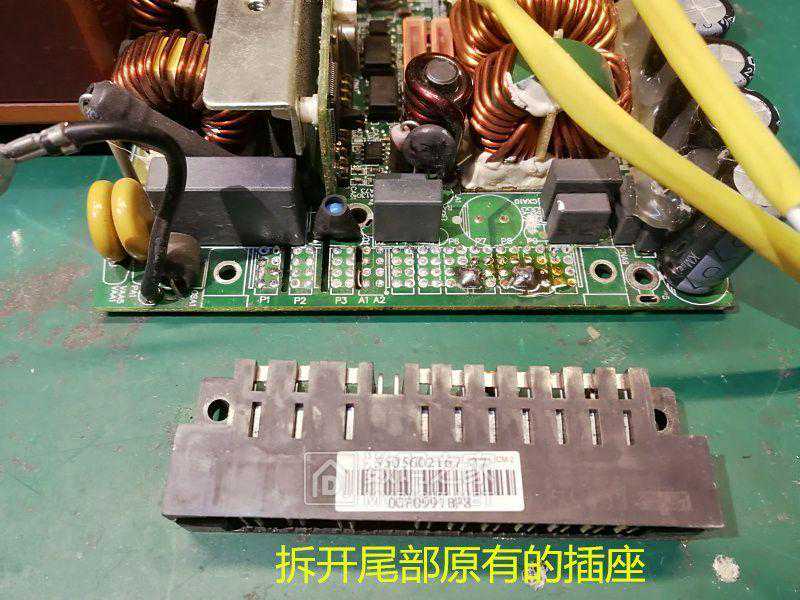

拆开尾部原有的插座
接上电位器测试，待机功耗有点高啊
换上接线端子方便接线
这个盒子是之前手机加热台上面的盒子，正好拿来利用，原有的壳子太厚了不好安装表头
上面的就是这样很厚的铝合金
内部就是这样还有个数显温控器
找到一个坏的开关电源
盒子还不错
开好想要的尺寸
准备材料
看着还行，留一块位置
如图

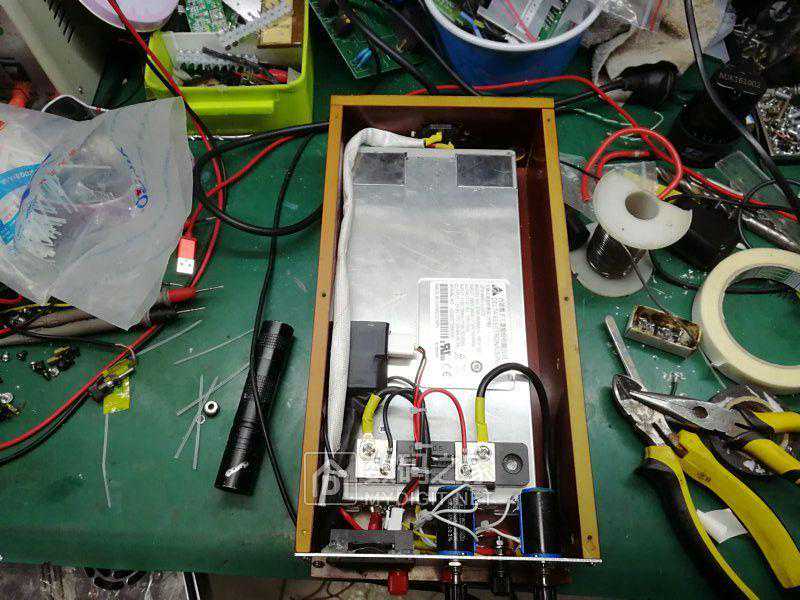

固定住

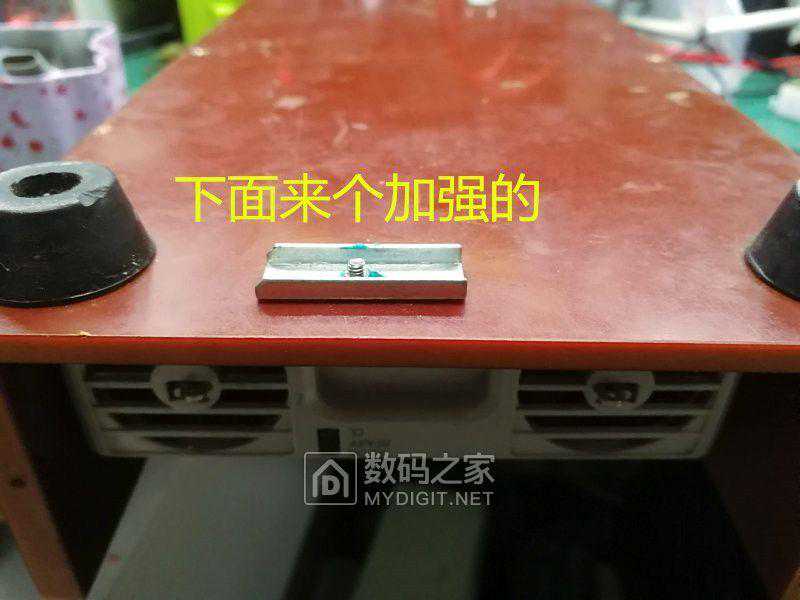

下面来个加强的
面板格局动了位置

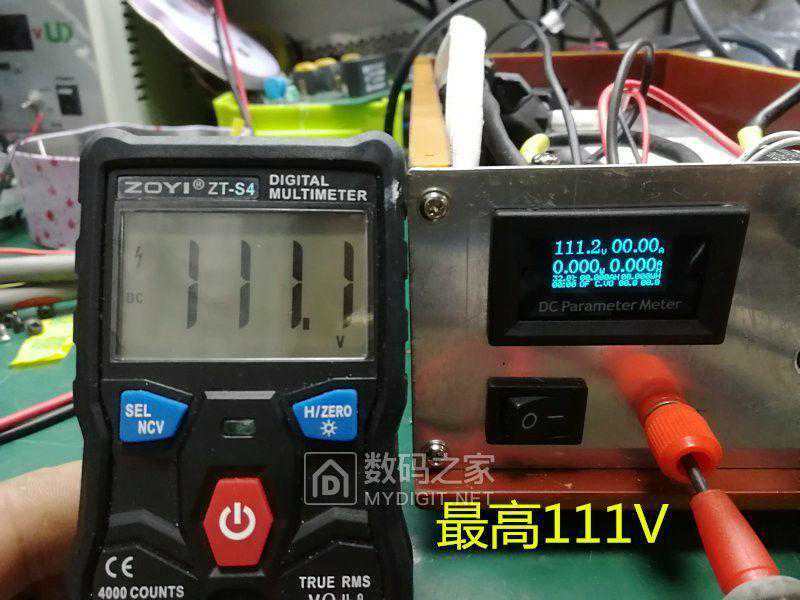

最高111V
缺个盖子找个白铁皮做一个

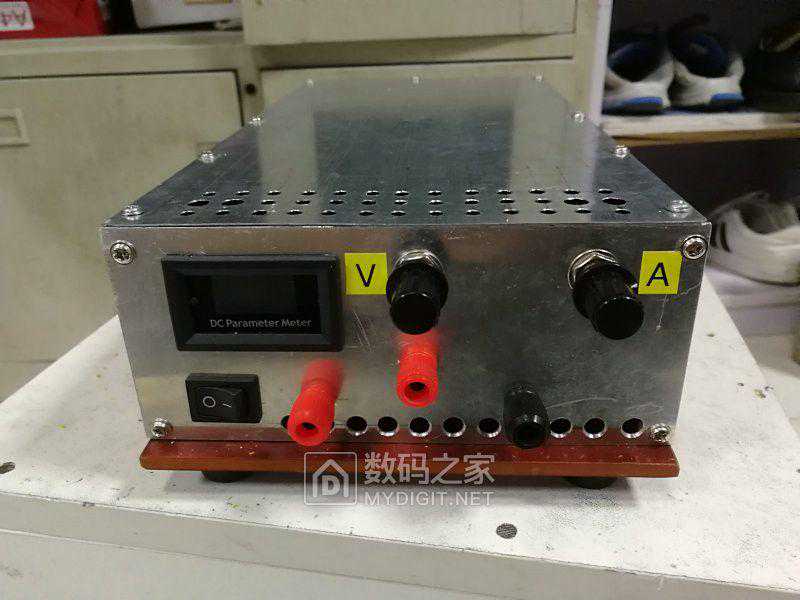

当当当当~完成

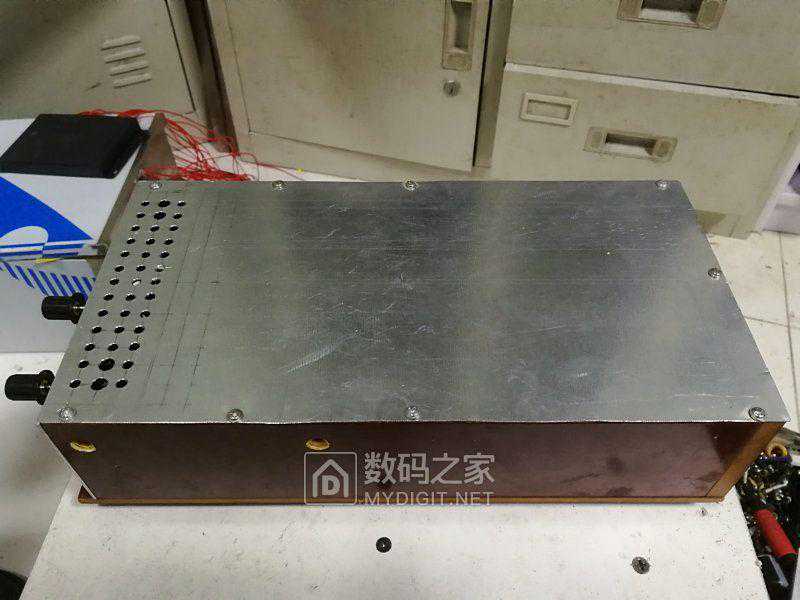

此机发热量很大，开些散热孔
侧面看
贴上文字符号注释
结束，目前还不错，但是也还是有可以改进的地方，比如说没用63V电容两个串联而用25V电容5个串联，串联电容如果某个电容容量变小则电容两端电压会变高，容易超压，后面有空会再改过。
谢谢观看！
