cpu为什么要靠地址总线才能找到内存单元
首先看看译码器：
上面两个图表示的是三八译码器，比如A2A1A0都等于0的时候选中Y0，这里所谓的选中，就是Y0变成高电平，而Y1--Y7都是低电平。
再看上图的单管存储电路，只有当字线X为高电平时下面的三极管T才能被打开；
同样，上图的多管存储一位二进制的电路中也只有当WL为高电平时下面的三极管才能被打开，里面的数据才能被读出或者写入；
上图的多个存储电路中，只有当某一根横线上的电压为高电平的时候，这根横线下面所有的三极管将被导通；所以，为了选中具体的某个电路，又加入了列选线竖线。只有当行选线和列选线同时有效的时候（可以是高电平也可以是低电平，具体看电路设计），才能选中某个确定的存储单元。
上图是cpu和存储单元的连接示意图，注意有20根地址线；
上面两个图是接近实际的内存电路示意图。

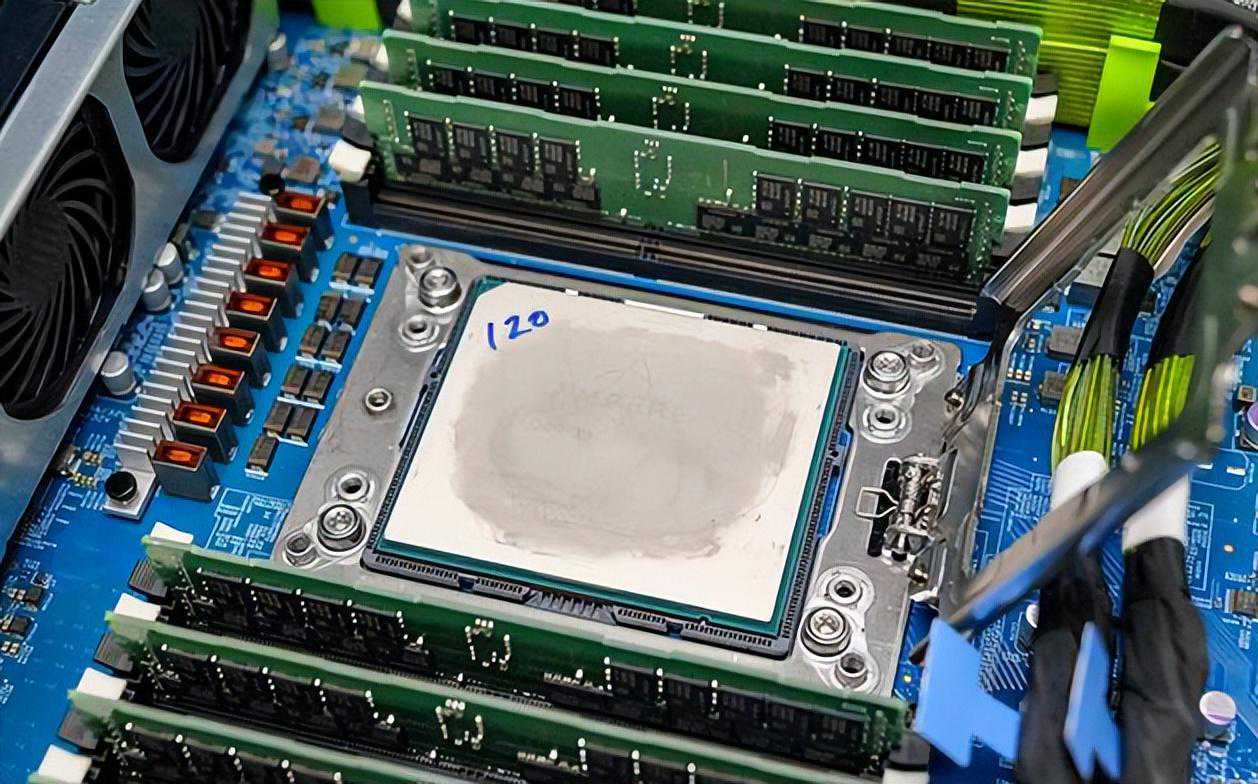

上图是内存条。
因此，cpu要选中某个内存单元，就必须由地址线使得译码器的某一根输出线变成高电平，从而导通所选中的存储单元。
因此，可以这样理解cpu的寻址过程：
1：每个内存单元都好像有一把锁（三极管的导通电压）；
2：只有当cpu的地址线通过译码器，并使得译码器输出中的某一根地址线是高电平的时候，才能打开这把锁；
3：所以，cpu寻址某个内存单元，就必须经过地址线。
