【电池管理芯片】3到10节锂电池或磷酸盐电池管理芯片
电源管理集成电路(IC)是一种芯片，负责电子设备系统中电能的转换、配电、检测和其他电源管理。它主要负责将源电压和电流转换成微处理器、传感器等负载电源。
电源管理芯片(PowerManagementintegratedCircuits)是电子设备系统中负责电能转换、分配、检测和其他电能管理的芯片。它主要负责识别CPU供电幅值，产生相应的短矩波，促进后电路的功率输出
杭州瑞盟科技推出的电池管理芯片-MS9920T、MS9930T。完美替代BQ76920、BQ76930，性能满足的同时，也大大降低了产品价格。
产品规格分类
产品简述
MS99x0T系列模拟前端(AFE)芯片包含2款，MS9920T和MS9930T。其中MS9920T最多支持5组电池串联，MS9930T最多支持10组电池串联。通过I2C，主机控制器可以使用MS99x0T来实现电池组管理功能，例如监控（电池电压、电池组电流、电池组温度）、保护（控制充电/放电FET）和电池均衡。可以使用这些AFE管理锂离子、磷酸铁锂等各种化学成分的电池。MS99x0T系列的工作温度范围–40°C至85°C。
主要特点
◼内部ADC测量电池电压、芯片温度和工作环境温度
◼独立的内部ADC测量电池组电流（库仑计数器）
◼直接支持最多三个热敏电阻(103AT)
◼放电过流(OCD)、放电短路(SCD)
◼过压(OV)、欠压(UV)
◼二级保护器故障检测
◼I2C接口
◼集成电池均衡场效应管
◼充电、放电低侧N沟道场效应管驱动器
◼主机微控制器的警报中断
◼默认3.3V输出稳压器，可提供2.5V
◼高电源耐压值：MS9920T/MS9930T耐压分别达36V/72V
◼随机电池连接容忍
应用
◼轻型电动汽车：电动自行车、电动滑板车、电动脚踏车
◼电动工具和园艺工具
◼备用电池单元(BBUS)、储能系统(ESS)和不间断电源(UPS)系统
◼无线基站备份系统
◼12-V、18-V、24-V、36-V工业电池组
MS9920T和MS9930T封装/管脚定义

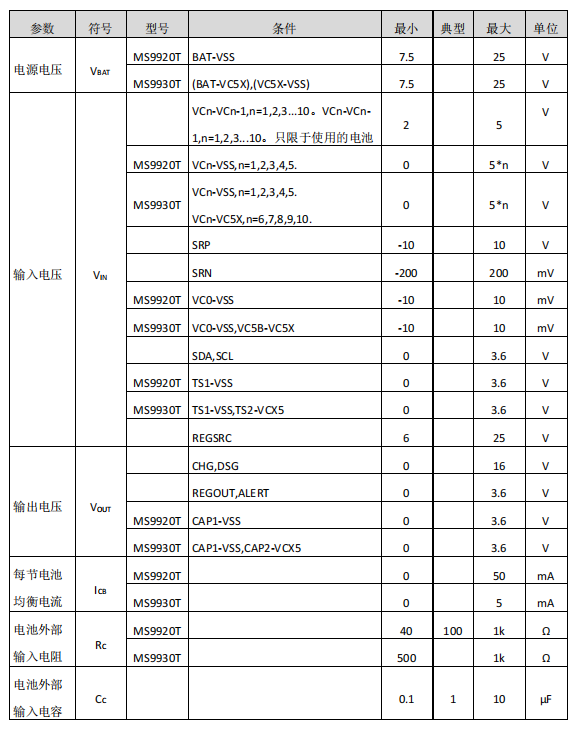

推荐工作条件
典型应用图
MS9920T典型应用
MS9930T典型应用
