低价淘来一个新华三 Magic M2 无线云盘配备的适配器，拆解看看做工

充电头网拿到了H3C新华三MagicM2无线云盘的电源适配器，这款适配器为转接器设计，设计有两个RJ45有线网口，通过Magic接口连接到设备供电，并提供有线网络连接。这款适配器为直插固定插头，输出规格为12，并采用专用的Magic接口连接，实现网口机身分离设计。下面就带来这款适配器的拆解，看看内部的设计情况。

新华三Magic无线存储路由器专用电源适配器采用PC防火材质白色外壳，表面磨砂抗指纹，机身一侧配备固定国标插脚。

机身正面印有H3C品牌和Magic。

同插脚一侧外壳上印有适配器规格参数。

电源适配器参数特写

型号：CPS018003

输入：220V~50

输出：12

制造商：深圳可立克科技股份有限公司

产品通过了CCC认证。

机身一端设有两个网线插口以及一个Magic接口。

实测电源适配器机身长度为65.01mm。

宽度为55.05mm。

厚度为28.1mm。

适配器拿在手上的大小直观感受。

另外测得重量约为90g。

首先沿壳体接缝，拆开适配器外壳。

外壳内部加强结构特写。

插脚通过导线压接连接，焊点涂胶加固。

PCBA模块输入端元件打胶加固。

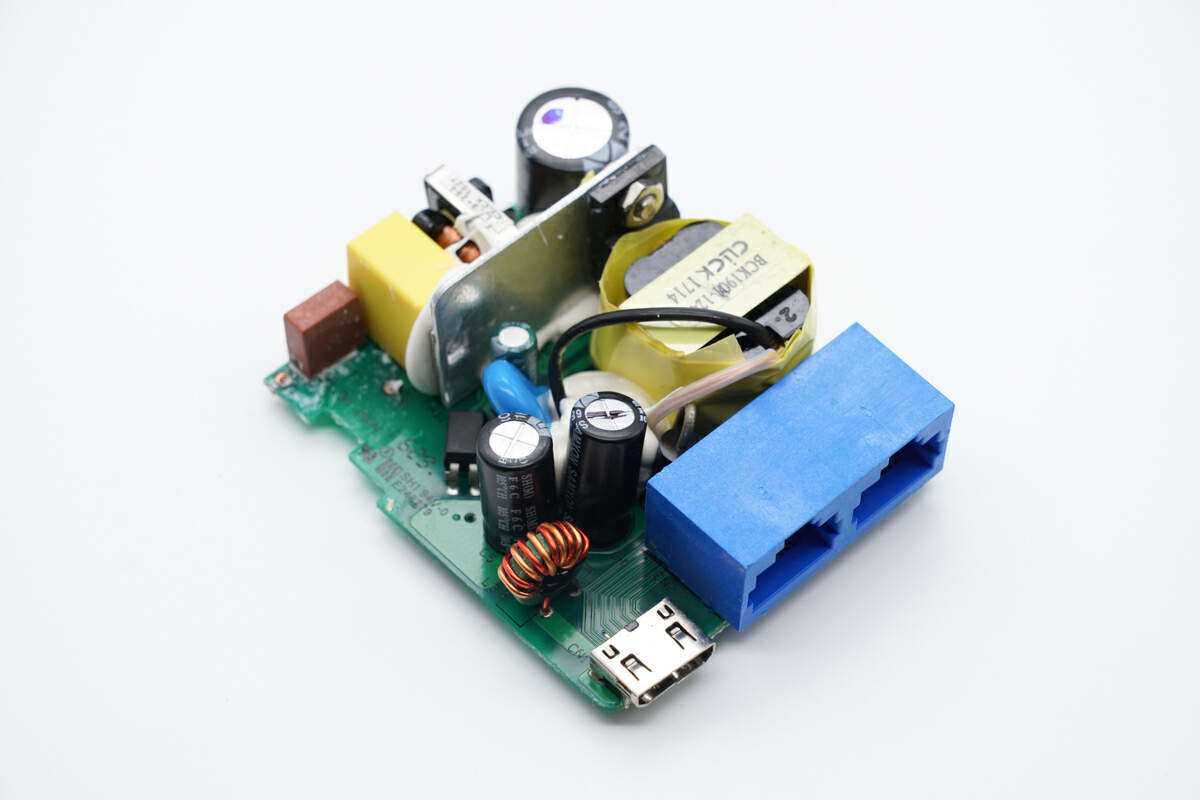

输出端焊接蓝色网口和贴片Magic插座。

使用游标卡尺测得PCBA模块长度约为61.2mm。

PCBA模块宽度约为50.6mm。

PCBA模块高度约为23mm。

PCBA模块背面焊接整流桥和初级主控芯片，初次级之间间隔明显。

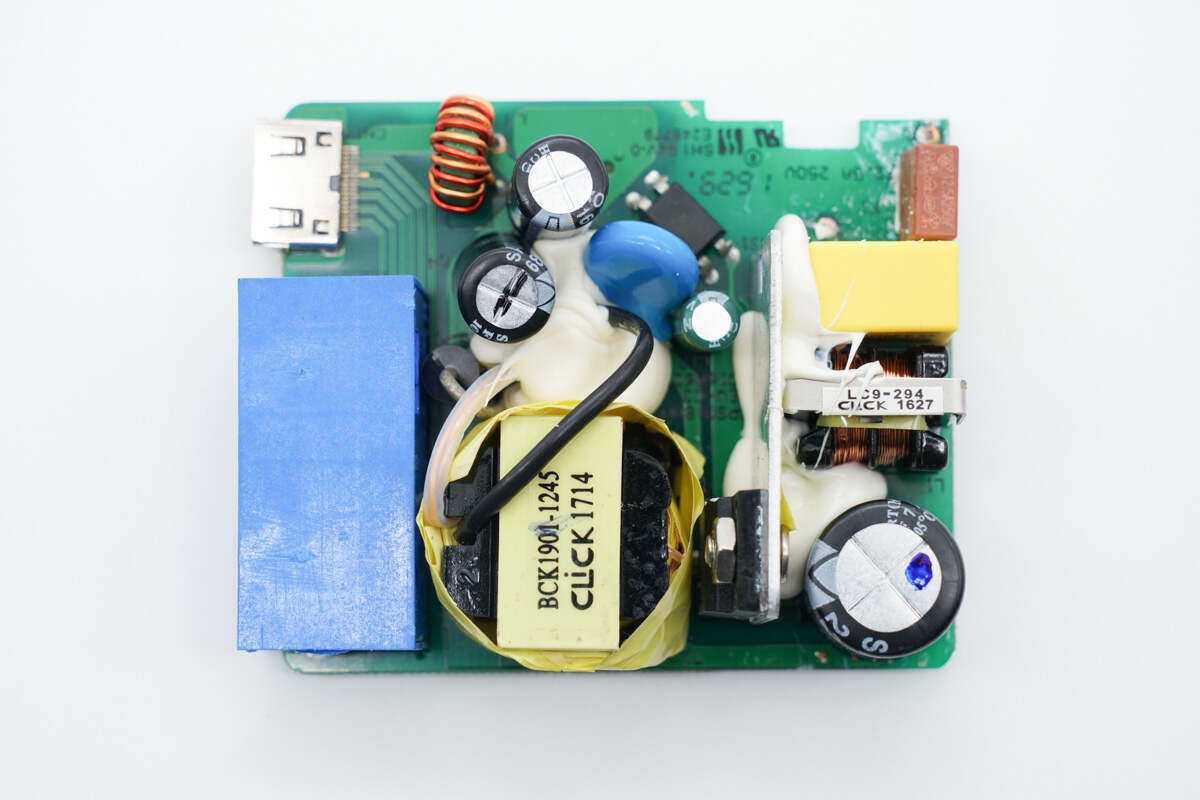

PCBA模块输入端一览，焊接整流桥，安规X2电容，共模电感和高压滤波电容。

输入端延时保险丝规格为2.5A250V。

安规X2电容来自SCC实全电子，规格为0.22μF。

共模电感采用绝缘框架绕制，磁芯使用不锈钢片固定。

整流桥型号为ABS10。

高压滤波电容来自万裕，规格为22μF400V。

初级主控芯片丝印PHt，采用SOT23-6封装。

初级开关管来自华润微，型号CS2N60FA9H，是一颗耐压600V的NMOS，导阻3.6Ω，采用TO220F封装。

为主控芯片供电的滤波电容来自万裕，规格为4.7μF50V。

变压器磁芯采用胶带严密缠绕绝缘。

蓝色Y电容特写。

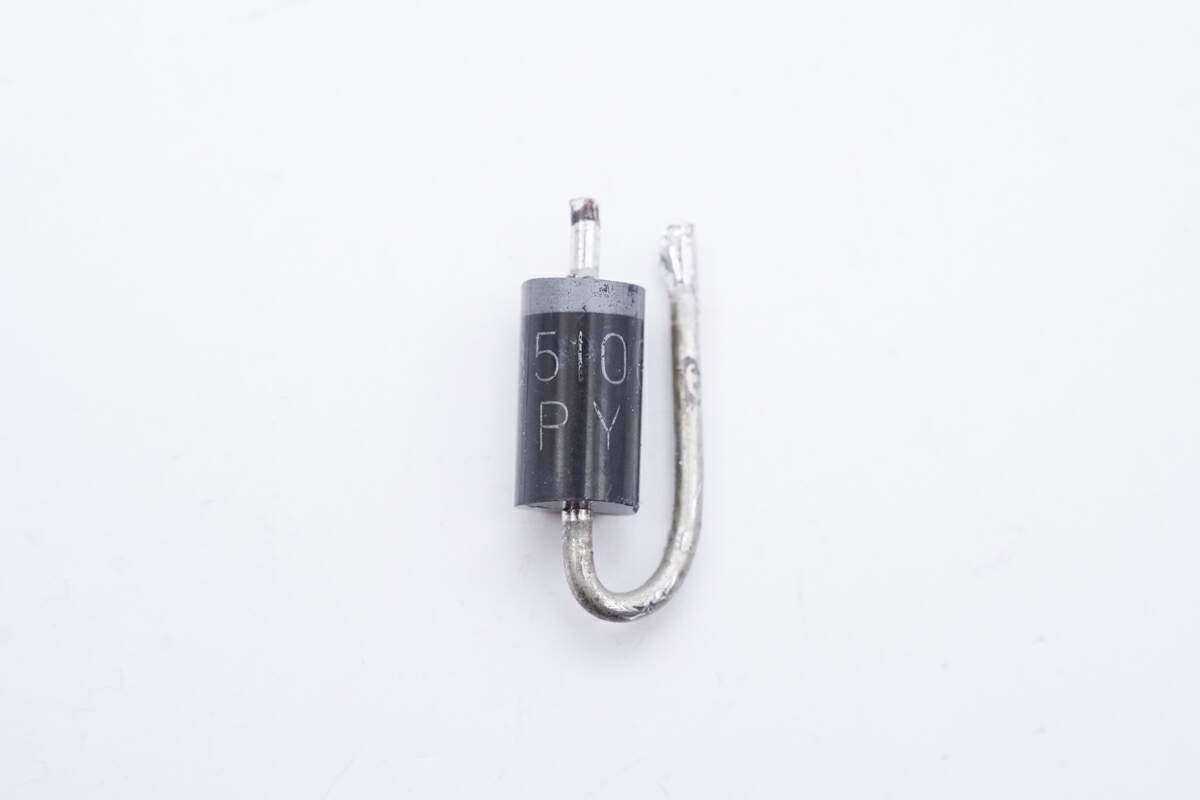

直插式整流二极管特写。

两颗滤波电容来自万裕，规格为680μF16V。

输出滤波电感采用漆包线绕制，并打胶固定。

TL431配合光耦进行输出稳压。

输出端焊接Magic插座和网线插座。

Magic插座特写。

网线插座特写。

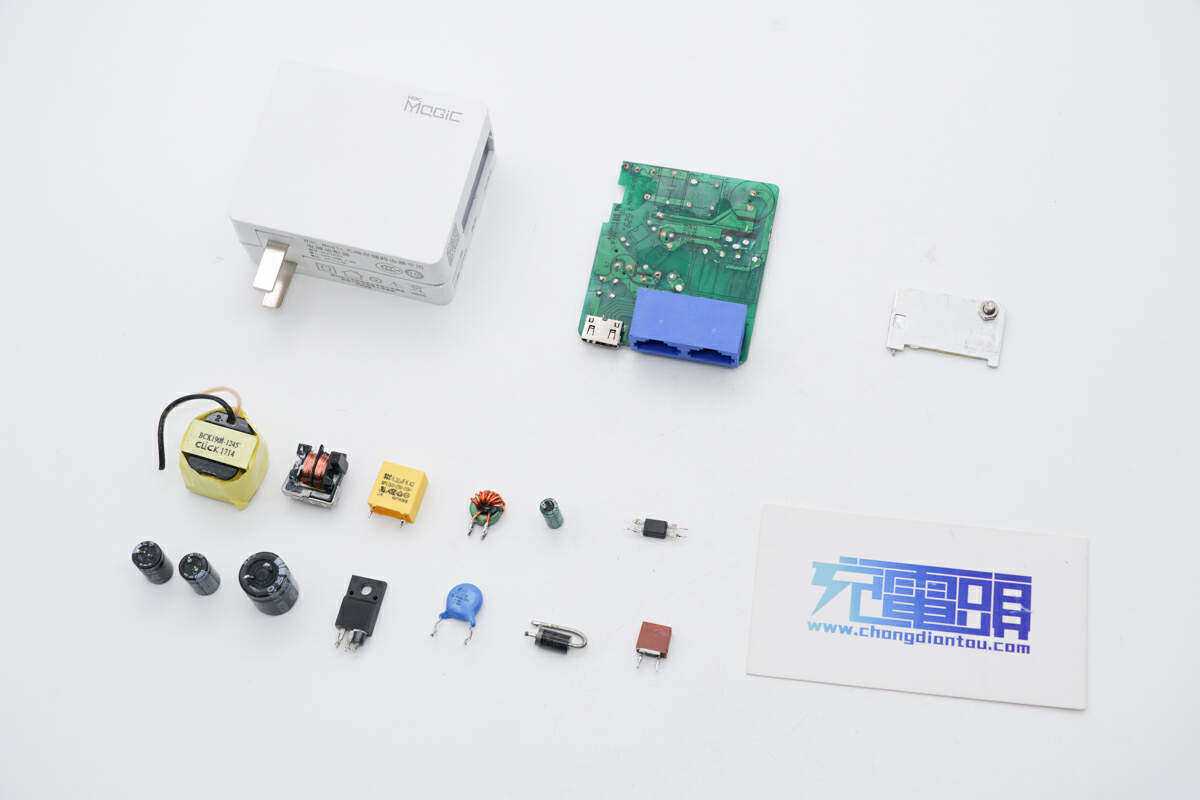

全部拆解一览，来张全家福。

H3C新华三这款电源适配器为MagicM2无线云盘专用，这款适配器一改传统自带输出线的设计，将电源输出与网线插座组合在一起。通过Magic接口连接到设备供电，并提供有线网络连接，使机身更加整洁美观。

充电头网通过拆解了解到，这款适配器采用反激开关电源设计，初级开关管采用华润微CS2N60FA9H，并配有散热片，输出采用肖特基二极管整流。内部输入输出电解电容均来自万裕，还配有输出滤波电感。元器件之间打胶固定，整体做工和用料不错。
