记录一下verilog重复例化的两种方式

这段时间例化了挺多mem，过程中也了解到了一些新的东西，在这里记录一下

先给出sub_module

modulesub(input[7:0]din,outputlogic[7:0]dout);assigndout=din;module

要将这个module分别例化成u_sub_0和u_sub_1，并且每个都例化四次

for循环的实现方式如下

moduletop(input[8*4-1:0]din0,input[8*4-1:0]din1,outputlogic[8*4-1:0]dout0,outputlogic[8*4-1:0]dout1);genvari;generatefor(i=0;i4;i++)begin:instsubu_sub_0(//(dout0[i*8+:8]),//(din0[i*8+:8]));subu_sub_1(//(dout1[i*8+:8]),//(din1[i*8+:8]));generatemodule

来看看例化后的效果

可以看到，总共4组inst，每组inst中存在两个u_sub

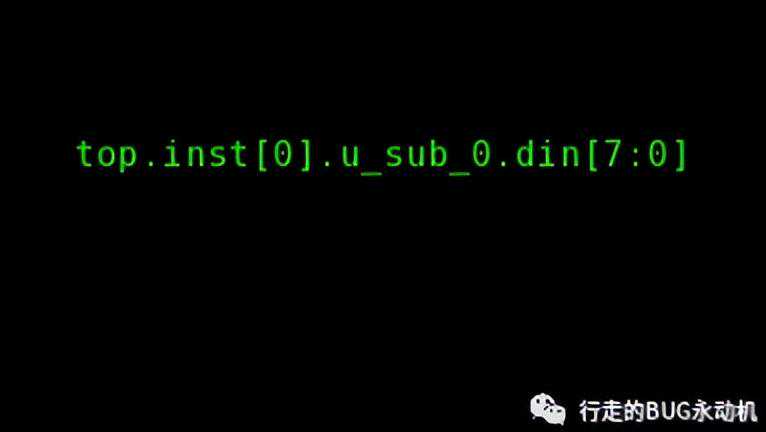

接下来点开inst[0]中的u_sub_0，看看它的信号是什么样的

此时可以清晰的看到，这个din信号是来自哪里，这也体现了，在begin后命名block的重要性

同样的sub_module，同样的例化要求，这次改用数组的方式进行例化

moduletop(input[8*4-1:0]din0,input[8*4-1:0]din1,outputlogic[8*4-1:0]dout0,outputlogic[8*4-1:0]dout1);subu_sub_0(//(dout0),//(din0));subu_sub_1(//(dout1),//(din1));module

来看看这次的例化效果

在打印出这种方式的层次化结构

同样有清晰的辨识效果

对于二维数组而言，如果想在verdi中将二维数组展开，那么我们需要在dump波形是加上这句话

$fsdbDumpMDA；

这样就可以在verdi中展开二维数组

当一个数组范围比较大不方便分析，可以将数组进行分段，操作如下

比如我要将32bits位宽的din0信号分成8bits位宽，可以这样设置

效果如下

实现了对信号的拆分

对于一些信号，在这种例化方式下拉信号的波形不是很容易（这个例子一时没想起来_）

要拉出确定的波形可以这样操作

在波形界面按g，会弹出下面这个框

让后需要哪个信号选中即可添加
