充电头网发布首份绿联USB PD电源适配器拆解报告
苹果newMacBook发布后，很长一段时间市面上都没有第三方USBPD充电器销售，让不少用户可以说有钱都买不到副厂配件，因此忘了带原装充电器的用户只能以USB5V的方式进行充电。近期，绿联看到了这块市场，推出了一款USB-CPD电源适配器，白色的外观，主打简约苹果风格。输入方面支持100-240V，输出采用了USB-C接口，提供有四档电压，分别是5V3A、12V2A、14.5V2A，20，跟苹果newMacBook原装充电器的29W总功率相当，并且多了一组20V输出。下面充电头网拿到一台量产的成品，通过拆解给大家分享内部电路设计与做工。
包装配色小清新，绿色条纹装饰看上去很环保。
背部详细的规格参数。
只有电源适配器一枚。29W输出功率，体积非常小巧。
因为是TypecPD规范电源，电压输出分为5V、12V、14.5V、20V四档，输出电压范围涵盖了绝大部分移动设备。
国标市电插头。
电源只有USBTypec接口。
超声波焊接，无损打开并不难。
电源电路反正面，元件布局紧凑，贴片元件繁多。高低压侧之间使用麦拉绝缘片隔离。
去掉绝缘片，元件排列整齐焊点光亮饱满。

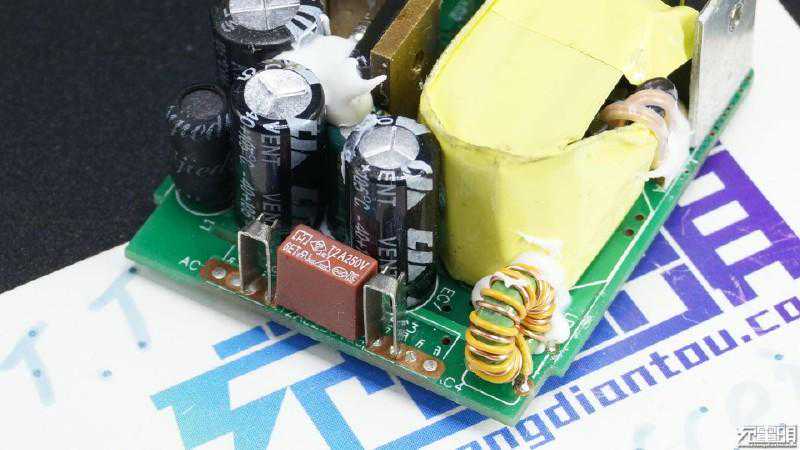

电源的保护电路与EMI电路。
3枚不同容量的400V高压电容并联，总容量52微法。主开关管的铜质散热片非常的厚实。
二次侧整流部分，次级肖特基整流，肖特基二极管使用较薄的铝制散热片。
防止触摸屏失灵的蓝色Y电容。
USBTypec小板上可以看到，并不是所有针脚都有效，有部分针脚处于悬空状态。
USBTypec接口特写。
型号为DB207S的整流桥。
丝印为63G45P的PWMIC。
EL357N光耦。
红框WT6630P是专为USBType-CPD通讯协议IC，用于充电器设计的握手控制器。橙框DS3959用于TYPECVBUS开关MOS，未通讯时VBUS关断。
来自华晶的CS7N60F600V7A主开关管。
P10L100FCT100V10A低VF值低压降肖特基二极管。

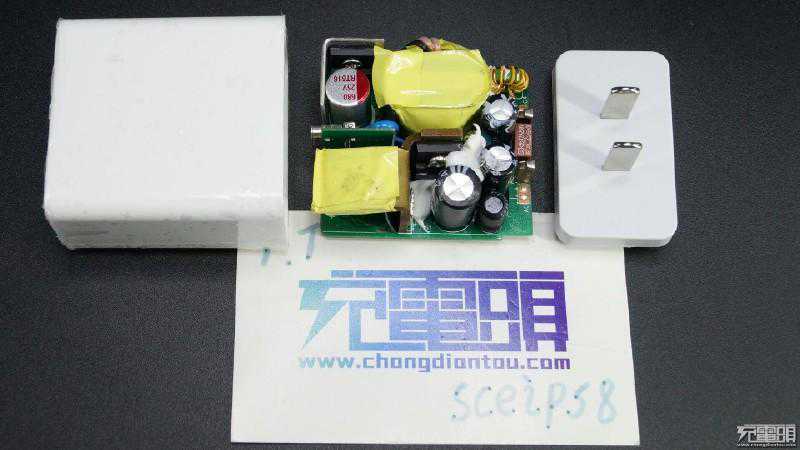

全家福。
