详解多谐场振荡器

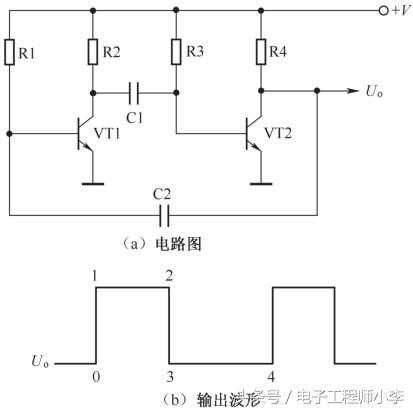

图5-45多谐场振荡器及输出波形
电路中的R1和R3分别是VT1和VT2基极偏置电阻，R2和R4分别是VT1和VT2集电极负载电阻。两管具备处于放大、振荡状态的直流条件。

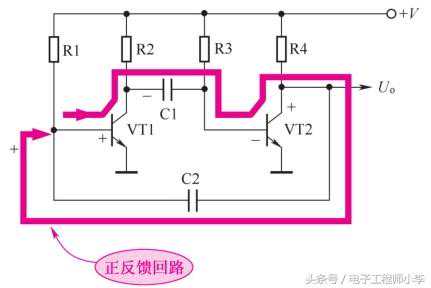

振荡过程分析对这一电路的振荡过程分析可以分成以下4个阶段进行。
由于VT2是截止的，所以其集电极电压为高电位，见输出信号Uo波形中的1点。0～1段为脉冲前沿阶段。
(2)脉冲平顶阶段。在VT1饱和、VT2截止后，因为VT1饱和后的集电极电压很低(0.1V左右)，这时直流电压+V通过电阻R3对C1充电，其充电电流回路是+V→R3→C1→VT1集电极→VT1发射极→地，在C1上充到的电压为左负右正。图5-47所示是电容C1充电电流回路示意图。

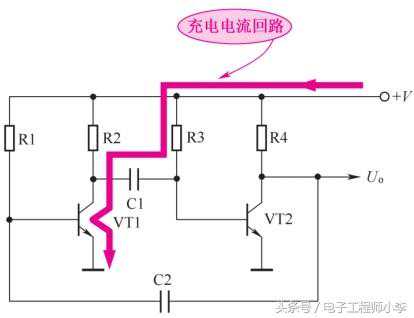

图5-47电容C1充电电流回路示意图
在对电容C1充电期间，保持VT1饱和、VT2截止状态，这是脉冲的平顶阶段，VT2集电极电压为高电位，见输出信号Uo波形(见图5-45)中的1～2段。
(3)脉冲后沿阶段。随着对电容C1的充电，C1上的电压增大，使VT2基极电压升高，当VT2基极电压高到一定程度时，VT2基极与发射极之间获得了足够大的正向电压，迫使VT2从截止状态进入导通状态，VT2有基极电流，使VT2集电极电压下降，这一电压经C2耦合到VT1基极，使VT1集电极电压升高。
(4)间歇阶段。从3时刻起，由于VT2饱和，其集电极电压很低，直流电压+V经电阻R1对电容C2充电，其充电电流回路是+V→R1→C2→VT2集电极→VT2发射极→地。图5-48所示是电容C2充电电流回路示意图。
在对C2充电期间，VT1保持截止，VT2保持饱和导通。随着对C2的充电，C2上的电压上升，即VT1基极电压上升，在4时刻，由于VT1基极电压已经足够大，VT1从截止进入导通状态，开始了第二个周期的振荡。
图5-48电容C2充电电流回路示意图
在间歇阶段，由于VT2饱和导通，其集电极电压为低电位，见输出信号Uo波形(见图5-45)中的3～4段。
重要提示
从上述分析可知R1和C2的充电电流回路的时间常数大些，VT2饱和的时间就长些，即间歇阶段的时间延长。
实用电路当VT1处于截止状态时，直流电压+V经R3对电容C2充电，见图5-49中UC波形。当VT1处于饱和导通状态时，电容C2通过导通的VT1放电。这样，在电容C2上获得锯齿波信号。
图5-49电路结构示意图
