王一博粉丝值得一看，倍思2024 BUFF礼盒磁吸无线充移动电源拆解
近期充电头网拿到了倍思2024BUFF礼盒，作为新年礼盒，其带有不少的新年喜庆和祝福设计元素。不仅如此，还有倍思品牌全球代言人王一博的相关祝福贺卡以及摆件等，对于信任倍思品牌以及王一博的粉丝们来说，礼盒内的很多东西还是非常具有纪念意义的。
倍思2024BUFF礼盒内还有一整套的充电套装，包括倍思65WGaN6Pro氮化镓快充充电器、10000mAh30W快充磁吸无线充移动电源以及USB-A/CtoUSB-C数据线各一条。有了这一充电套装，无论是居家还是外出充电，都能做到无忧，让你新的一年电力满满。下面就随小编来了解倍思这一2024BUFF礼盒的详情。
倍思2024新年BUFF礼盒开箱
包装盒以及封套采用喜庆的中国红配色，盒子左上角印有Baseus品牌和logo，中心BUFF与豹子图进行组合设计，寓意新年加BUFF以及“豹”富。封套上则印有抖音与倍思的联合品牌以及抖音的logo等。
包装盒一侧印有“倍思数码年轻就要实用而美”的品牌标语。
封套两侧面印有抖音logo和抖音商城超级品牌日，盒子上则印着中文的二零二四。
另一侧印有新年豹富。
最后一侧面印有“开启你的豹富时刻”祝福语。
礼盒底部印有内部相应产品的详细参数信息。
产品参数特写，下面到实物展示环节再详细介绍。
礼盒为天地盖设计，最上面放置有倍思品牌全球代言人王一博的新年祝福贺卡。
贺卡左侧有王一博的新年祝福词，给大家的2024年加上满满的BUFF和运势。
贺卡下一层则装有数据线、移动电源、充电器等充电套装。
整个礼盒内除充电套装外，还有徽章、带灯挂饰以及基于代言人王一博现象制作的摆件、贴纸等。
礼盒内的磁吸无线充移动电源整体同样为喜庆的中国红配色，外观上既有代表祝福的豹子图案，也有其它常规产品常见的参数、铭牌、功能指示灯等设计。机身外壳哑光抗指纹，边缘过渡圆润。
正面上方设计有一只飞奔的豹子图案，有着新年“豹”富的美好寓意。
下方则设计有内凹的30W字样，表明移动电源支持最大30W快充。
同时边缘还印有TYPE-C口输入、输出参数信息。
机身背面外壳通过内凹设计有磁吸环对应位置，可以提示用户产品无线充电区域，方便对齐使用。
背面下方还印有倍思的英文全称——ShenzhenBaseusTechnologyco.,Ltd.，产品型号为PPCXM10T。
TYPE-C接口前端嵌有银色装饰环，让产品看起来更加精致。
指示灯分为电量指示灯和无线充电指示灯，对应指示灯旁分别印有相应标识，方便用户区别，细节讲究。
电量指示灯亮蓝光，而最右侧的无线充电指示灯在充电宝给手机正常进行无线充电时，亮粉色光。
机身一侧印有Baseus品牌。
此外同一侧还设有电源键。
机身另一侧印有移动电源参数信息。
产品参数特写
电芯类型：聚合物锂电池
能量转换率：≥75%
电芯容量：10000mAh（5000mAh*2pcs）
电池能量：5000/37Wh
额定容量：5800mAh（5V3A）
TYPE-C输入：5V3A、9V2A、12
TYPE-C线输入：5V3A、9V2A、12
TYPE-C输出：5V3A、9V3A、12、15V2A
TYPE-C线输出：5V3A、9V3A、12、15V2A
TYPE-C+TYPE-C线输出：5V3A
无线充输出：5W/7.5W/10W/15W
总输出：5V3A
实测移动电源机身长度为108.43mm。
移动电源机身带线总长度约为25.5cm。
宽度为69.03mm。
厚度为20.01mm。
产品机身拿在手上的大小直观感受。
另外测得产品总重量约为216g。
使用ChargerLABPOWER-ZKM003C测得TYPE-C口支持FCP、SCP、AFC、QC3+/4+、SFCP、、PPS、DCP、SAM2A、充电协议。
PDO报文显示TYPE-C口还具备5V3A、9V3A、12、15V2A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。
测得TYPE-C线兼容协议和TYPE-C口的一样。
此外PDO报文也完全相同，使用哪个都能获得相同快充性能，十分灵活。
倍思磁吸自带线移动电源拆解看完了倍思2024BUFF礼盒的开箱，顺便以移动电源为代表进行了产品的外观和测试的详细了解，下面继续对这款磁吸充电宝进行拆解，一起看看内部的方案和用料。
首先沿机身侧面接缝撬开盖板。

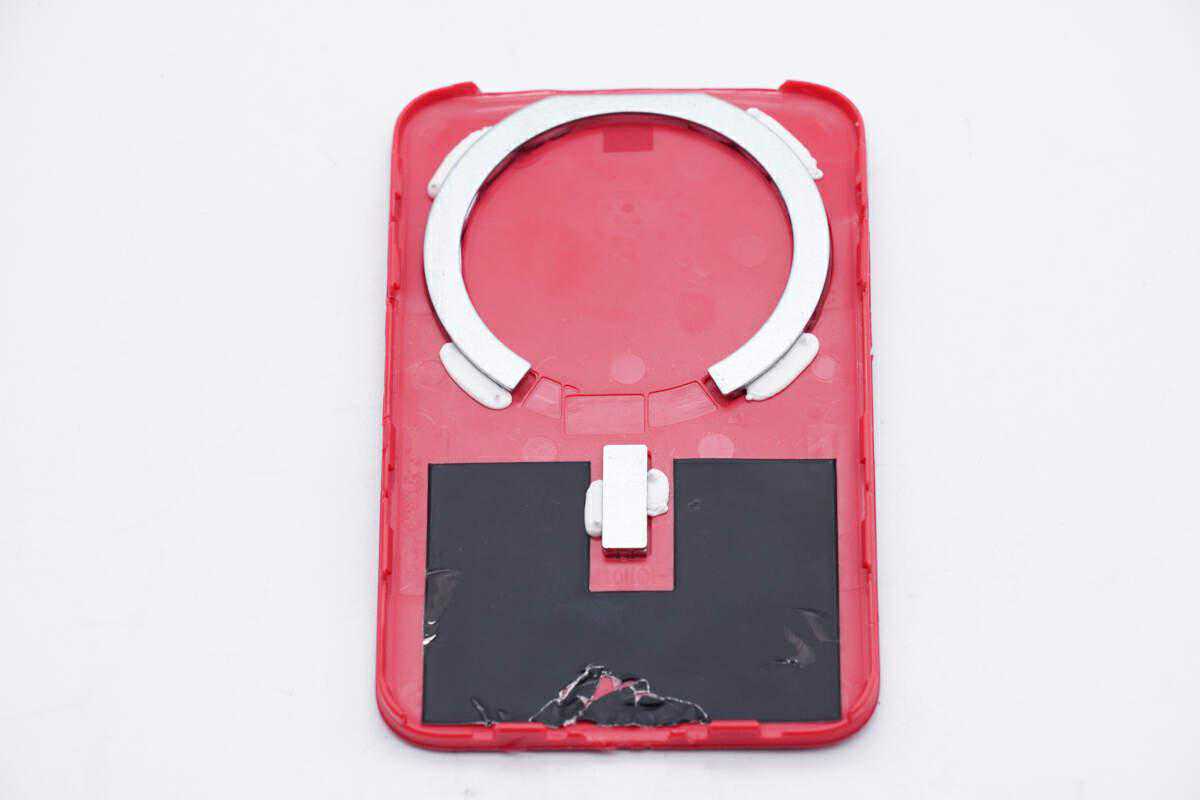

盖板内部设有吸附手机的磁铁和石墨导热贴纸。
移动电源内部一览，壳体内部设有PCBA模块，在电池上粘贴泡棉双面胶和无线充电线圈。
PCBA模块通过螺丝固定，元器件打胶加固。
无线充电线圈采用利兹线绕制，粘贴在电池上。
拧下固定螺丝，取出PCBA模块。
在PCBA模块下面设有自带线的固定压板。
拧下固定螺丝，取下压板。
移动电源自带TYPE-C线通过焊接连接到PCBA模块，焊接处打胶加固。
在电池组侧面设有一颗热敏电阻，用于检测电池温度。
无线充电线圈引线外套热缩管固定，焊接连接。
焊接断开电池正负极连线。
焊接取下自带TYPE-C线，继续进行拆解。
分离开电池组与PCBA模块的连接。
电池组正面粘贴信息标签，移动电源内置聚合物电池组，电池型号为676076尺寸，电池组为2串连接，标称电压为7.4V，充电限制电压8.8V，额定容量为5000mAh，额定能量为37Wh，电池组由鹏元晟高科技股份有限公司生产。
在青稞纸下面设有电池保护板。
电池保护芯片丝印3P1FAG。

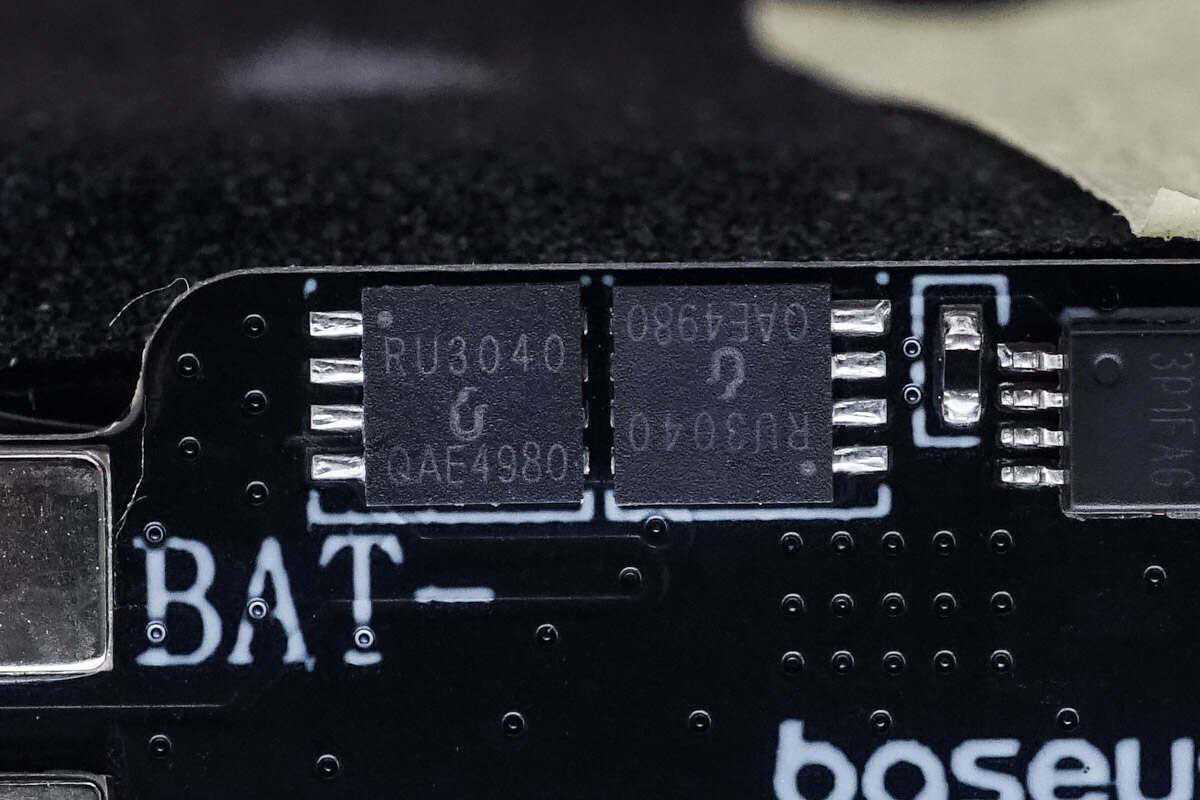

电池保护管来自锐骏半导体，型号RU3040M2，NMOS，耐压30V，导阻5.8mΩ，PDFN3333封装。
移动电源PCBA模块正面元件打胶加固。
在背面焊接一颗热敏电阻，用于检测电池温度。

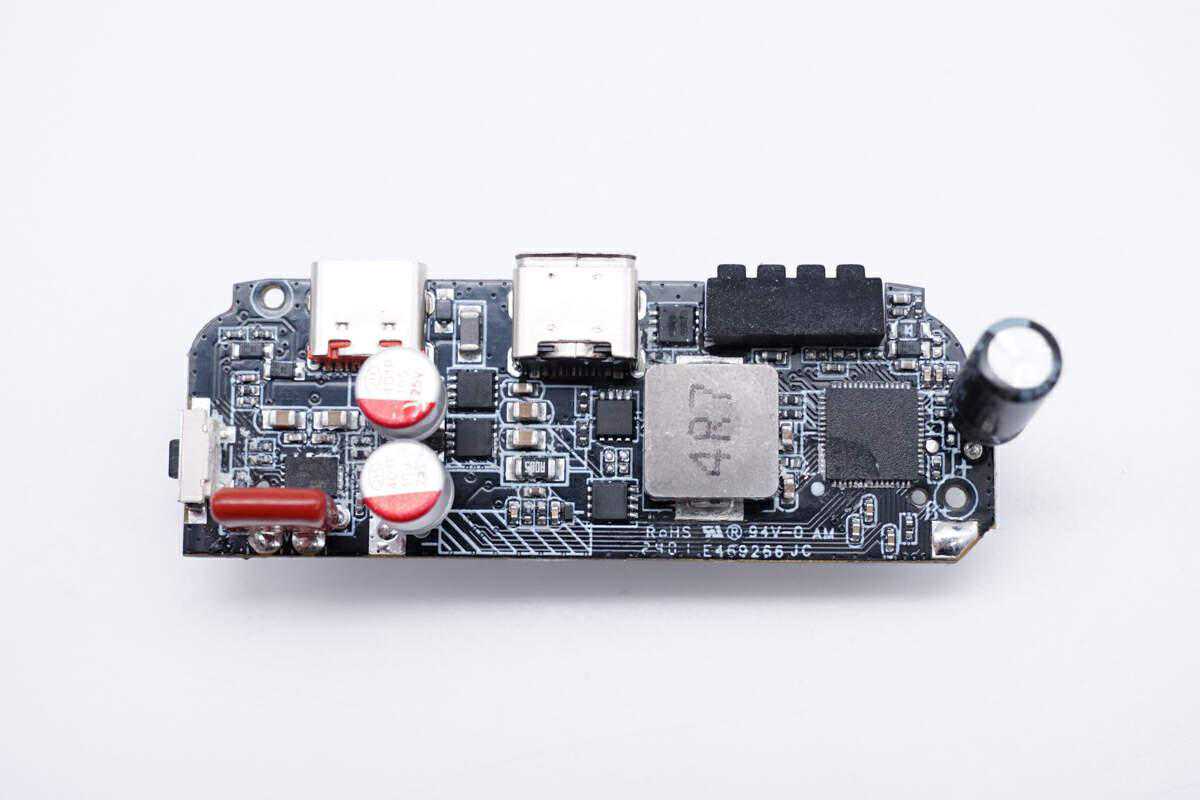

PCBA模块正面一览，左侧为电量检测按键，下方为CBB谐振电容，右侧设有两颗滤波固态电容。在主板右侧设有同步升降压控制器，滤波电解电容，合金电感以及电量指示灯和同步升降压开关管。
PCBA模块背面设有无线充电主控芯片和MOS管以及MCU。
倍思这款移动电源内置智融SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。
智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库伦计与12bitADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。
此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、、SVOOC、、SCP、FCP、AFC、QC3+、等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。
相关阅读：
1、充放电功率高达100W，智融推出四口多协议升降压移动电源单芯片SW6306V
2、大功率多口设计首选，智融SW6306V100W快充移动电源方案解析
三颗同步升降压开关管与两颗VBUS开关管一览。
同步升降压开关管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，导阻4.5mΩ，采用PDFN3*3封装。
4.7μH合金电感用于升降压电压转换。
5mΩ取样电阻用于检测输入电流。
一颗滤波电容来自江海，为CD282L系列长寿命电解电容。
规格为25V100μF。
两颗固态电容来自江海，规格为100μF25V。
无线充电主控来自华创芯科，型号HC9750W。
集成功率级芯片也来自华创芯科，型号HC6301。
谐振电容来自中正电子，为MPP金属化聚丙烯电容，规格为0.4μF100V。
一颗MCU来自芯海科技，型号CSU32M10，是一颗8位CMOSRISCMCU，内置12位ADC。
一颗稳压芯片丝印AABL。
电量检测按键采用贴片焊接。
LED指示灯设有橡胶遮光罩。
取下橡胶遮光罩，LED电量指示灯和无线充电指示灯特写。
TYPE-C母座采用过孔焊接固定，橙色舌片。
全部拆解一览，来张全家福。
充电头网拆解总结倍思这款磁吸无线充移动电源内置10000mAh聚合物电池组，自带的TYPE-C线支持30W充放电，机身的TYPE-C接口支持18W充电和30W放电，能够充分满足iPhone15系列手机的快充需求。移动电源还支持PPS和其他主流快充协议，对安卓手机也有很好的快充兼容性。
充电头网通过拆解了解到，这款移动电源内置两串电池组，单节电池容量为5000mAh，两节串联组成10000mAh容量。电池组由鹏元晟提供，并配有电池保护板。移动电源内置智融科技SW6306同步升降压控制器，支持2-6串电池使用，支持高压锂电池和磷酸铁锂电池应用，NTC完美匹配各类规格电芯，内置过压保护，过流保护，芯片过热保护，宽恒温环设置，安全有保证。
SW6306为单芯片设计，满足新国标标准，内部还集成协议功能，具备全面的快充协议支持，最大输入输出功率为100W。此外可完美匹配Qi2无线充模式，基于此方案能够满足大功率移动电源、户外电源的大功率输出以及热门Qi2磁吸无线充移动电源的设计需求，提供灵活，高效，安全可靠的解决方案，为消费者带来便捷的使用体验。
