湿敏元件基础知识
一.湿敏元件的定义：
利用潮湿敏感材料对水分子的吸附能力,由其产生的物理效应来实现对元器件功能或者对器件的性能产生影响的元件,称为湿敏元件(Moisture-sensitiveDevices),简称MSD。
MSD主要指非气密性(Non-Hermetic)SMT器件。包括塑料封装、其他透水性聚合物封装环氧、有机硅树脂等。一般lC、芯片、电解电容、LED等都属于非气密性SMT器件。
二.湿敏元件的国际标准：
为确保潮湿气体不进入器件中,美国电子工联合会(lPC)和电子元件焊接工程协会(JEDEC)之间共同研究和发布了lPC-M-109,湖显敏感性元件标准和指导。
lPC-M-109包括了七个文件,其中关于潮湿敏感防护的有三个,分别是:IPC/JEDECJ-STD-020塑料集成电路(lC)SMD的湖湿/回流敏感性分类。该文件的作用是帮助制造商确定元器件的湖显敏感等级。
IPC/JEDECJ-STD-033潮湿/回流敏感性SMD的处理、包装、装运、和使用标准。
IPC-9503非lC元件的潮湿敏感性分类。该文件的作用是帮助制造商确定非lC类元件的电子器件对潮湿的敏感性和防护要求。
三.湿敏元件等级划分：

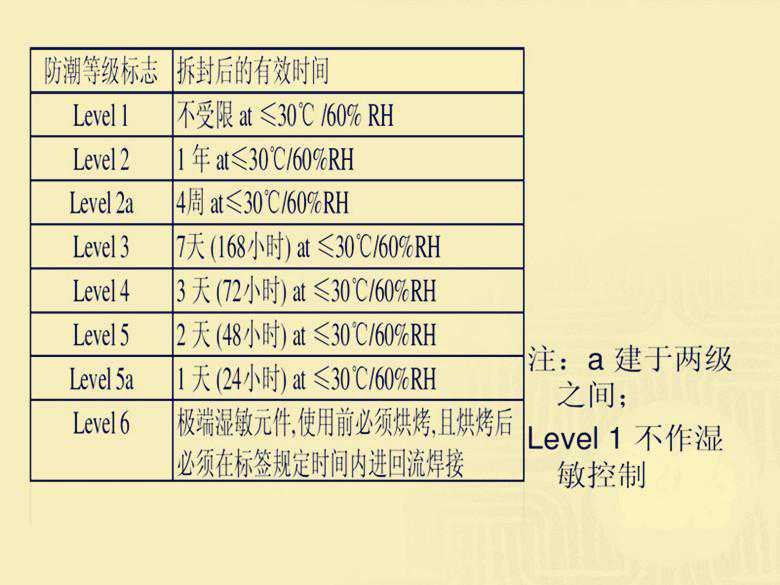

湿敏元件等级(MSL)基本上可以划分为8个等级
13
