交流电压峰值检测电路
我们知道，稳定的直流电压只有一个属性，那就是电压的大小。对比起来，交流电源则具有频率、峰值电压、有效值电压的属性。所以在使用到交流电压时，我们一般都需要测量它的频率，峰值和有效值。这里，我们先介绍一下峰值电压检测电路。

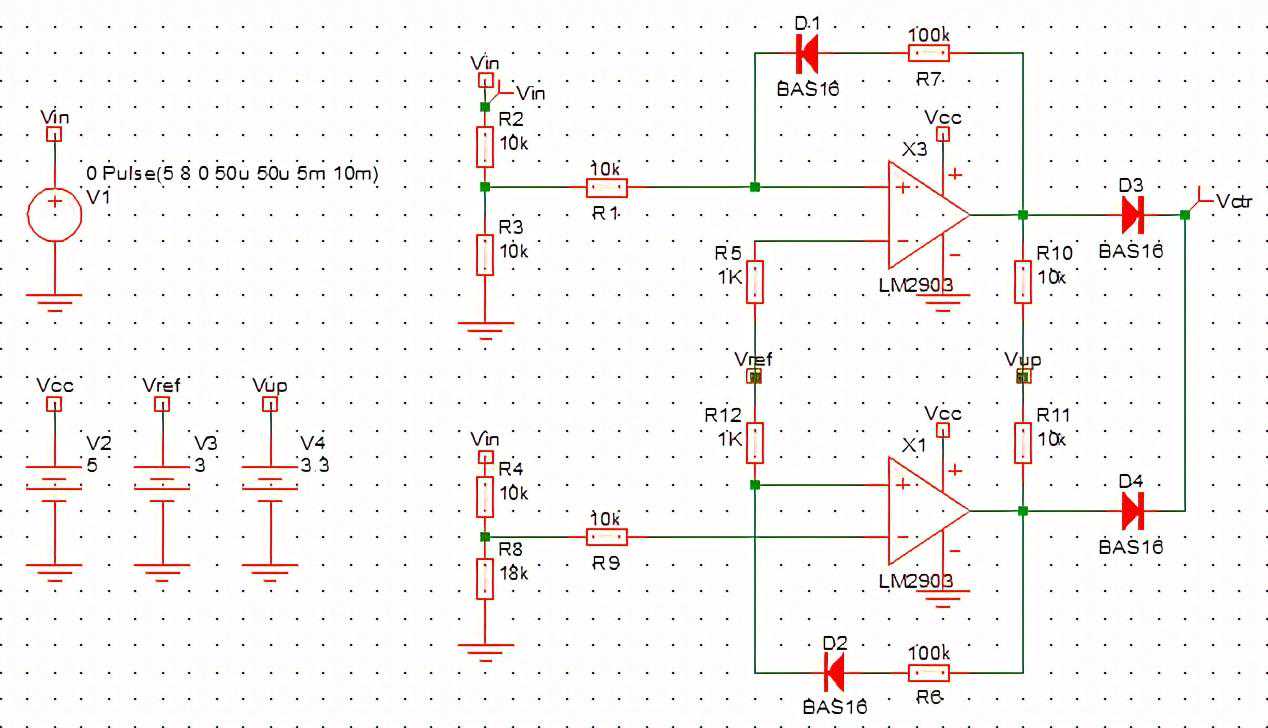

在一个可靠的电源变换器中，过压保护和欠压保护的功能是必须具备的。对于直流电压，只需将其通过电阻分压后输入滞回比较器即可实现这两种保护。
相比于直流电，交流电的过压、欠压保护则相对复杂，这需要对其峰值电压进行检测并且在一定时间内保持所检测到的峰值电压大小。对此，我们能想到的首先是先将进行全波整流、然后进行分压、滤波。
从上图仿电路可以看到，我们的分压比是1kΩ/(199kΩ+1kΩ)=0.005，所以检测电路输出的电压应该是200V×0.005=1V，但是仿真结果却是0.6V左右，如下图所示。
从仿真结果可以看到由于输出电压Vout滞后于滤波前的电压Vise，导致Vise到达峰值时，滤波电容C1才充电到0.6V，而且这个电压与分压电阻的大小和滤波电容的大小有关，所以无法按照分压比例得到所需的电压，使得前期设计难以精准计算。这里只需稍稍修改一下上图的电路图可以补偿该滞后的相位。
