漏电流是什么意思？漏电流产生的原因是什么？漏电流产生原理图解

“漏电流”这个词在电气领域中经常被提及，但对于非专业人士来说，可能对其具体含义和流向并不十分清晰。本文将详细解析漏电流的概念，以及其在不同供配电系统中的具体流向和保护机制。

一、漏电流的产生

首先，我们要明确漏电流是如何产生的。漏电流通常是因为设备的绝缘遭到破坏，这可能是由于老化、潮湿或人为因素造成的。但实际上，漏电不仅与绝缘有关，还与电压有关。因为绝缘只是相对的，在电压面前，没有绝对绝缘的电介质。

二、漏电流的流向与回路

那么，漏电流具体流向哪里呢？要理解这一点，我们必须明确电流的回路概念。任何电流，包括漏电流，都需要在一个完整的回路中流动。

在不常用的TN-C系统中，漏电流的路径是零线。这是因为N线与PE线合二为一，形成PEN（零线）。当设备外壳漏电，漏电电流经过外壳和PEN返回到变压器中。

在常用的TN-S系统中，漏电流的路径是PE线。因为N线与PE线相互独立，彼此绝缘。当设备外壳漏电，漏电流经过PE线返回到变压器。

在TT系统中，漏电流的流向则更为复杂。它经过设备外壳、接地网、地阻抗、系统接地极，并最终返回到变压器。

三、漏电流的保护机制

针对不同的供配电系统，漏电流的保护机制也有所区别。在TN-C和TN-S系统中，漏电流近似于短路电流，因此会启动保护开关跳闸。而在TT系统中，由于系统阻抗较大，漏电流相对较小，所以需要启动漏电保护器（RCD）来切断故障线路。

四、电机的接地保护与漏电流

对于低压电机，由于其没有N线，只有三相电源和PE线，因此三相不平衡电流的相量和就是它的接地电流。这个接地电流可以被保护装置采集到，进而对电机实施接地保护。

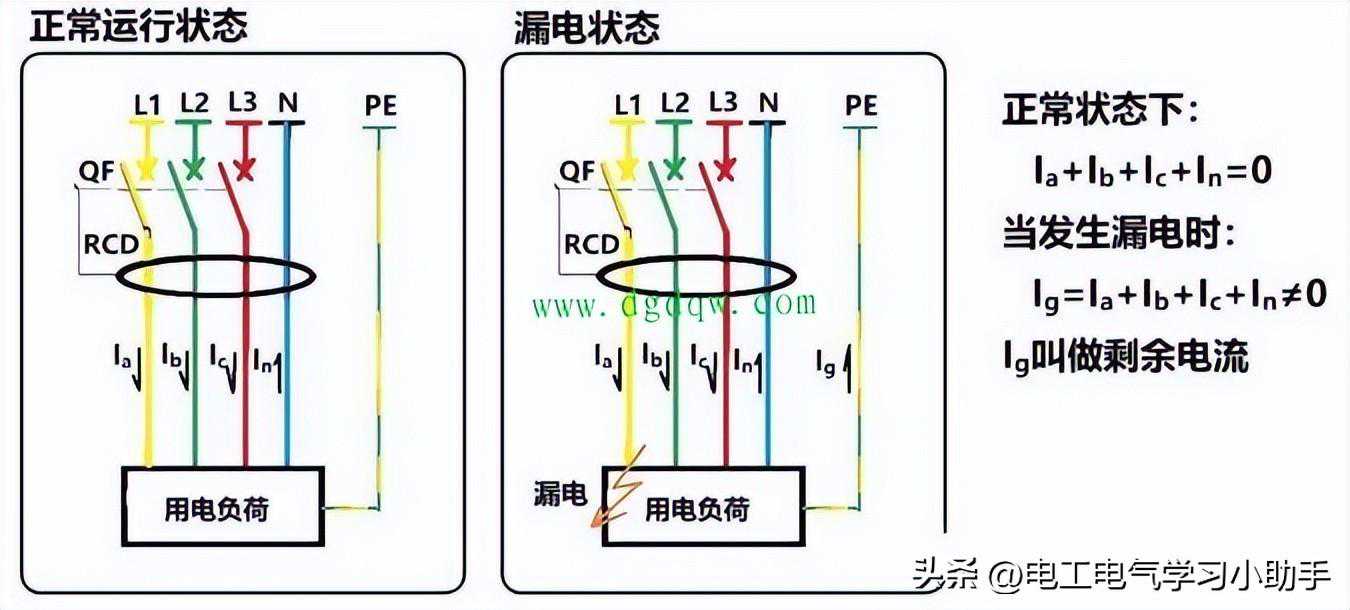

此外，变频器也有接地保护机制，同样是采集三相电流的相量值进行比对。而对于有N线的三相用电设备，漏电流则需要考虑N线电流。此时，漏电保护器测量的就是漏电流（剩余电流）。若剩余电流超过一定值，比如30mA，则漏电保护器就会动作跳闸。

总结：

本文从漏电流的产生原因、流向回路以及保护机制等方面进行了详细的阐述。理解漏电流的概念和流向，可以帮助我们更好地设计和维护电气系统，确保人员安全和设备正常运行。同时，不同的供配电系统和设备，也需要采取相应的保护措施，以应对可能发生的漏电事件。
