【新品情报站】覆盖30kHz至1700MHz俄罗斯LAN-IQ SDR宽频接收机



LAN-IQSDR是一款独立软件定义无线电,覆盖30kHz至1700MHz连续频率范围,直接取样。

DDC数字下变频

12位76.8MSPSA/D转换

独立模式(AM,CW,SSB,NFM,WFM立体声,BPSK,QPSK解调器)

高达2.2MHz的记录和处理带宽

与适当的软件配合使用时,瀑布显示功能

与适当的软件配合使用时进行记录和播放

灵敏度–500Hz带宽(0.03MHz-35MHz)时MDS-136dBm

灵敏度–500Hz带宽(50MHz-435Mhz)时

(全速)接口

LAN接口,用于远程访问

兼容:Linrad,Winrad,HDSDR,Studio1,SDR控制台

(SDR无线电),CuteSDR,SdrDX,Quisk,PowerSDR_mrx

由USB或外部电源7-10VDC供电

尺寸:深120mmx宽78mmx高27mm

售价:339美元

LAN-IQSDR是独立的直接采样软件定义的接收器,它能够以三种不同的模式发送接收到的I/Q流:

独立(在SDR内部实现了数字处理,滤波,解码)

网络(LAN)

USB

LAN-IQSDR具有以下规格:

频率范围:

0.03MHz-35MHz和35MHz-1700MHz

噪声系数:11dB(对于1MHz-35Mhz范围和最大RF增益35dB)*

*输入VGA(可变增益放大器)的可变增益从-10dB到+35dB

噪声系数:3.5dB(适用于50MHz-435Mhz范围和最大LNA/MIX增益)

MDS:-136dBm在500Hz带宽(0.03MHz-35MHz)

MDS:500Hz带宽(50MHz-435Mhz)时为-143.5dBm

输出数据格式:两个16位I/Q通道(音频立体声流仿真)

最大接收带宽:

BW=高达2200kHz(对于2400kHz采样率)–使用网络连接

BW=高达706kHz(对于768kHz采样率)–在独立模式下

BW=高达230kHz(对于250k采样/秒的采样率)–使用USB连接

射频ADC采样率:76.800MHz

电源电压要求:

5V(由PC的USB总线或外部提供)或由能够提供5VDC+/-0.2V的外部电源提供。

直流电源连接器的7.0-10VDC。

电源电流要求:

–最高850mA(最大LCD亮度,已连接网络电缆,VHF/SHF频段)

LAN-IQSDR设计为在独立模式下使用,即无需使用任何其他计算机和软件。

同时,可以通过两个接口将SDR与个人计算机(PC)连接并使用:

以太网网络连接。

现在可以提供高达2400kHz的采样率

全速USB

从PC的角度来看,SDR-Net可以替代地用作:

使用两个IP协议的网络设备:TCP和UDP。

–TCP协议用于控制SDR参数。

–UDP协议用于将收到的I/Q流从SDR发送到PC

或与AFEDRISDR-Net-USB复合设备完全一样,它包含两个USB功能:

GenericUSB音频设备–传输基带I/Q信号,作为音频立体声流

USBHID设备–用于控制AFEDRISDR-Net

LAN-IQSDR的所有USB功能都与早期的AFEDRISDR-Net相同,

有关设备USB功能的更多信息,请阅读AFEDRISDR说明。

下面列出的是网络接口已添加的新功能。

当LAN-IQSDR使用网络接口连接到PC时,它与以下PCSDR软件兼容:Linrad,Winrad,HDSDR,Studio1,(SDR无线电),CuteSDR,SdrDX,Quisk,ghpsdr3/QtRadio,PowerSDR_mrx

此外,还有软件插件-SDRNetworkControlBox插件,可与Winrad,HDSDR,SDRUno(例如Studio1)一起使用,从而可以控制LAN-IQSDR参数(频率,RF增益/衰减等)和接收UDPI/Q数据流。

SDR网络控制箱软件可以用作独立应用程序和/或用作Winrad/HDSDR软件的插件(在Windows下)。这样就可以直接从WinradGUI(请检查我的下载页面)显示和更改SDR的频率。

LAN-IQSDR基于相同的AFEDRI8201集成电路,如AFEDRISDR-Net,因此您可以从AFEDRISDR-Net描述页面获取更多信息:

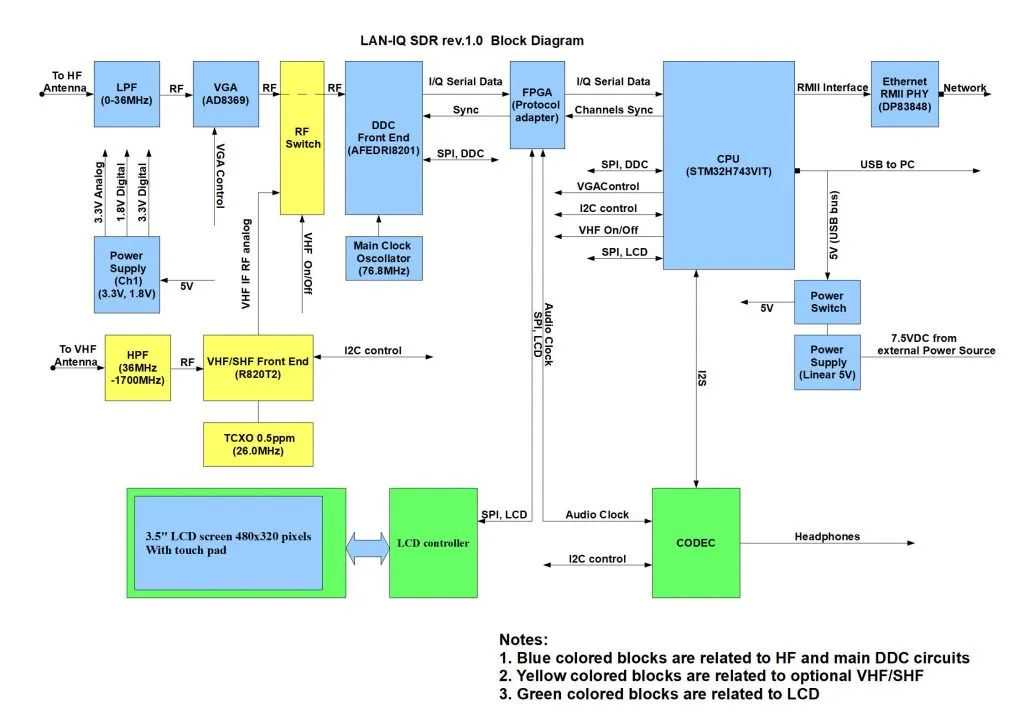

上图是一个简短的框图说明:

LPF–低通滤波器,默认配置是用作DC至〜35MHz(或低于奈奎斯特极限的任何频率)的抗混叠滤波器。

VGA–可变增益放大器,它使用AnalogDevices的AD8369IC构建,并在此设计中进行了调整,以提供从-10dB到35dB的输入信号放大/衰减。

射频开关–在VHF/SHFSDR版本中使用,用于在HFVGA和VHF前端之间切换模拟信号路径。

VHF/SHF前端–基于R820T2芯片的VHF/SHF频段的模拟字体结束芯片

HPF–用于VHF/SHF频段的高通滤波器R820T2前端芯片

TCXO–热补偿晶体+/-0.5ppm振荡器,用作R820T2前端芯片的参考振荡器

VHF/SHF电源开关–用于打开或关闭R820T2前端的3.3V电压(启用VHF/SHF频段时)

DDC前端-即模拟前端基于AFEDRI8201PBF集成电路构建。有关您的更多信息,请参见数据表。

FPGA–该设备的主要功能,用于将AFEDRI8201基带(输出数据)串行协议转换为串行或并行数据传输协议,可以在设计CPU中使用该协议。

CPU–来自STMicroelectronics的ARMCortex-M7体系结构微处理器–STM32H743VI。

以太网(RMIIPHY)–以太网物理层收发器,用作LAN(网络)和CPU之间的接口

电源–整个接收器均通过USB线的5V电压供电,并且存在三个电压+1.8V(数字,3.3,数字和3.3V模拟),这些电压是由单电源电压产生的。

外部电源–用作外部直流电源的备用电源,例如电池或收发器电源,它是线性电源,可以通过外部电源工作,提供7.5VDC-10VDC范围的直流电压

电源开关–在USB或外部电压源之间自动切换。

LCD–提供图形用户界面,频谱成像,信号测量等支持。

CODEC–用于在耳机上收听解码的音频。

LAN-IQSDR的机械尺寸与AFEDRISDR-Net的机械尺寸相同:120x73mm。它设计用于安装在由Hammond生产的两个铝制盒子中,盒子的制造商零件号为:1455J1201

我的下载页面上有很多文件,软件源和固件供您注意。

您也可以访问YahooAFEDRISDR用户组

任何问题?请通过电子邮件问我。alex@4

请定期检查最新版本。

稍后将提供更多信息。

由4Z5LV撰写
