PCB常见术语：带状线和微带线！讲真，你真的懂吗？
PCB板上布线的类型主要包括信号线和电源、地线。其中，信号线为最常见的布线，类型比较多，根据布线的物理结构可以分为带状线、微带线。
带状线(Stripline)

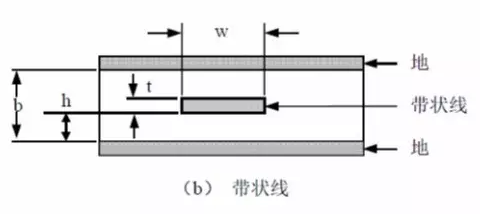

带状线是一条置于两层导电平面之间的电介质中间的铜带线，埋在PCB内部。
蓝色部分是导体，绿色部分是PCB的绝缘电介质，stripline是嵌在两层导体之间的带状导线。
因为stripline是嵌在两层导体之间，所以它的电场分布都在两个包它的导体（平面）之间，不会辐射出去能量，也不会受到外部的辐射干扰。但是由于它的周围全是电介质（介电常数比1大），所以信号在stripline中的传输速度比在microstripline中慢！
带状线可以较好的防止RF辐射，但只能用于较低的传输速度，因为信号层介于两个参考平面之间，两个平面会存在电容耦合，导致高速信号的边沿变化率降低。带状线的电容耦合效应在边沿变化率快于1ns的情况下更为显著。
微带线(Microstrip)
微带线是一根带状导（信号线），与地平面之间用一种电介质隔离开。
蓝色部分是导体，绿色部分是PCB的绝缘电介质，上面的蓝色小块儿是microstripline。
黄色部分是环氧有机材料。
由于microstripline（微带线）的一面裸露在空气里面（可以向周围形成辐射或受到周围的辐射干扰），而另一面附在PCB的绝缘电介质上，所以它形成的电场一部分分布在空中，另一部分分布在PCB的绝缘介质中。但是microstripline中的信号传输速度要比stripline（带状线）中的信号传输速度快，这是其突出的优点！
微带线为PCB提供了对RF的抑制作用，同时也可以容许比带状线更快的时钟或逻辑信号。微带线的缺点是PCB外部信号层会辐射RF能量进入环境中，除非此层上下具有金属屏蔽。
