差动保护系统什么场合用？如何用？怎么选择种类？

在推文《传感器和电机差动保护系统（一）》中Ms.参简要介绍了大电机操作“过电压保护系统”。或许各位有这样的疑问：差动保护系统什么场合用？如何去用？该如何选择种类？

的确，前述推文仅仅是个概貌，以下Ms.参尽可能剥茧抽丝揭示内涵，与大伙共同探讨、分享经验。

为何设定差动保护

2000kW及以上的高压电动机发生故障的风险往往是客户难以承受的，有些电机容量虽然小但应用场合特殊、故障停机损失巨大，再者就是高可靠性应用的各类电机，凡此种种，增加差动保护可弥补常规电流速断保护灵敏度不足问题，与常规措施一起构成完善的电机安全运行保护系统。

电流互感器

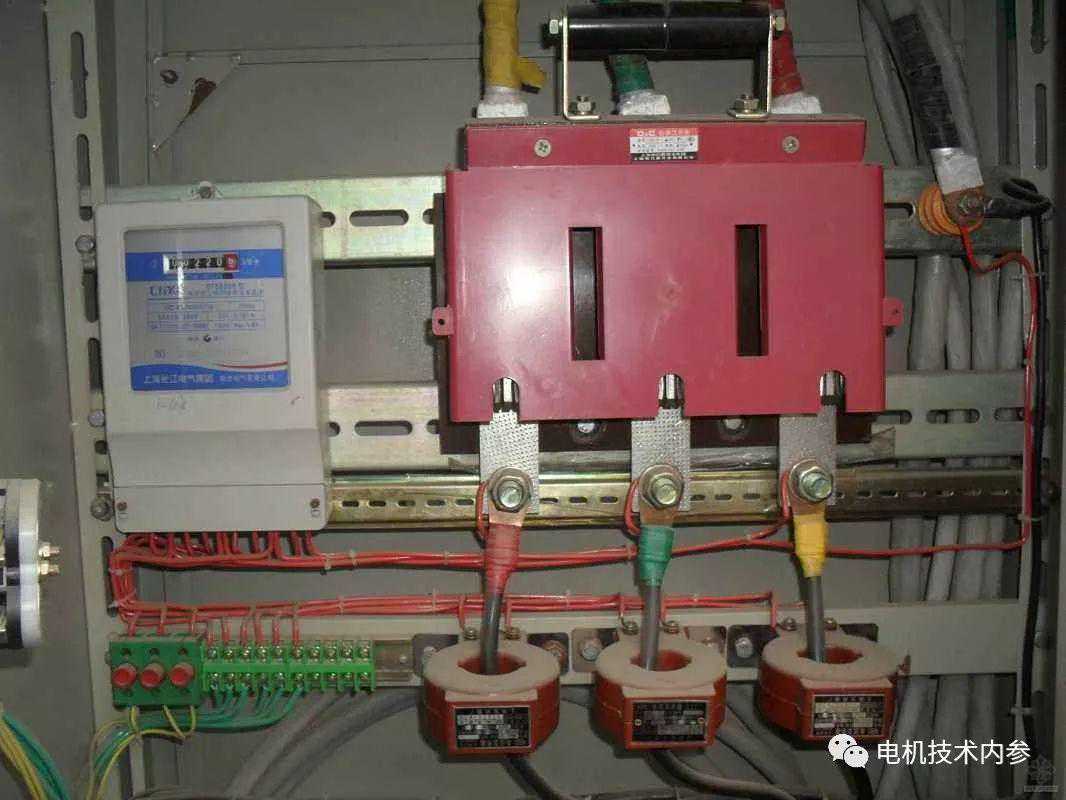

电流互感器在电气测量系统中随处可见，在差动保护系统中用作为测量元件的为保护用电流互感器。

●电流互感器分类

按用途分测量用电流互感器和保护用电流互感器。测量用电流互感器在正常工作电流范围内向测量、计量等装置提高电流信息。

保护用电流互感器用于提供电网或电器故障状态下的电流信息，作为保护系统的动作激励信号或激励源。与测量用电流互感器完全不同，保护用电流互感器在比正常工作电流大几倍至几十倍的电流时才开始有效的工作。

●保护电流互感器分类

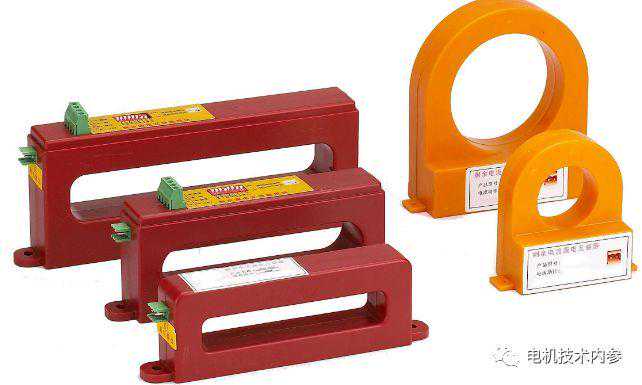

根据保护系统具体方式的不同，保护用电流互感器分过负荷保护电流互感器、差动保护电流互感器和接地保护差动保护电流互感器(零序电流互感器)。

差动保护特点

●变化量差动驱动

互感器只反映故障状态下的电流信息，不反映负荷电流，因此灵敏度高，动作速度快。

●零差保护

引入稳态相差动选相元件，灵敏度高，在单相经高阻接地时也能选相跳闸。

●抗电流互感器饱和能力强

差动继电器制动系数均为0.75，并采用浮动制动门槛，故抗电流互感器饱和能力强。

●自动适应系统运行方式的改变

●验证线路容抗整定

如装置加入实测电容电流功能，能根据差动电流验证线路容抗整定是否合理。

差动保护电机的出线方式

对于最为常用的6kV和10kV电机，大部分的电机为内Y接电机，即采用3根引出线。如果要安装差动保护装置，电机必须采用6个接线端子出线方式，而后根据不同的差动保护系统，选用相应的保护元件和传感器，并进行适当外接调整。
