深入浅出的元器件，光耦究竟有何神奇之处，电光电原理怎样实现
在电子电路中，光耦目前已成为种类最多、用途最广的光电器件之一。那么在电路中为什么要用光耦，光耦究竟有何神奇之处，今天我们就一起聊一聊光耦这个器件。
光耦光耦也叫光电隔离器或光电耦合器，简称光耦。
它是以光为媒介来传输电信号的器件，其内部是由发光二极管与光敏三极管封装在一起而组成。
光耦工作原理光耦的工作方式是以电—光—电的原理实现信号的传输与隔离。
在光耦的输入端施加电信号时，光耦内部发光器件发出光线，受光器件接收到光信号时产生光电流，从输出端流出，从而实现了“电—光—电”控制。
也就是说光耦是以光为媒介的光电耦合器件，除此之外，它还具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点。
光耦的特性其实，光耦在电路中所起的作用是输入、输出、隔离的作用，达到了电气隔离的目的。由于光耦的隔离特性从而也决定了电信号传输的单向性。光耦在提高信息传输信噪比的同时也大大提高了设备的稳定性，从而实现了信号的高效传输。

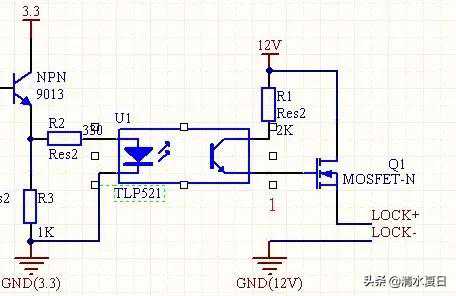

光耦的应用目前光耦合器已成为半导体领域的成熟器件，被广泛应用到各个领域。如电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、仪器仪表、通信设备中。
光耦的分类☞光耦按光路径，可分为外光路光电耦合器和内光路光电耦合器。
☞按输出形式分，可分为：
光敏器件输出型
NPN三极管输出型
达林顿三极管输出型
逻辑门电路输出型
低导通输出型
光开关输出型
功率输出型
此外，光耦还分为非线性光耦与线性光耦。非线性光耦常用于开关信号的传输，不适合于传输模拟量。而线性光耦的电流传输特性曲线接近直线，小信号时性能较好。
