ANKER 24W 双USB电源适配器拆解
本次拆解一款ANKER新款双口充电器。

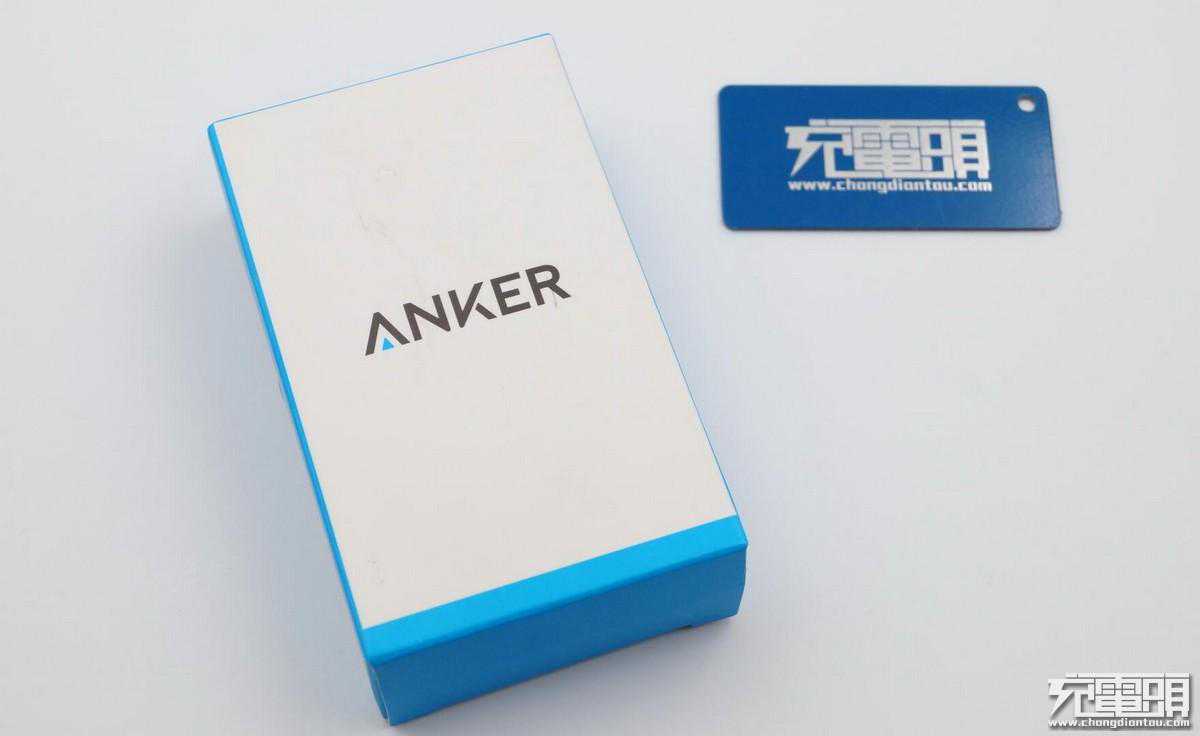

ANKER一贯外包装风格，蓝色边框非常醒目。
背部贴纸全英文描述。
包装内物品电源适配器与一份说明书。
双IQUSB输出。
插头折叠状态外形规整方便收纳。
可折叠市电输入插头，方便携带。
单口输出能力5，比较适合水果用户，新安卓机基本都是快充了。
超声波焊接，可完美开壳。
电路板正反面，元件整齐、焊接工整，易松动部分均涂有绝缘胶水固定。
市电输入端保护电路与EMI。
主电容两枚并联规格为400V33微法与15微法。
AiSHi品牌主电容。
一次侧主控开关管有金属散热片，PWM被绝缘固定胶水盖住一会再看，旁边蓝色是抗干扰电容。
USB插座磁铁无缘。
USB滤波固态电容两枚1500微法6.3V。
同步整流子板背面大面积敷锡兼具同步整流MOS散热。
成绎半导体的TCP1101USB限流芯片。
成绎半导体最新推出的TCP1101限流保护芯片，采用SOT23-6封装，同类型产品体积最小。其内部集成了一个超低导阻16mΩ的MOSFET，电流限制可编程，3A电流±7%的电流限制，操作电压范围2.7，内置软启动。输出和数据线均具有ESD静电保护，HBM＞8kV，IEC61000-4-2空气放电＞15kV，接触放电＞8kV。
整流桥型号TMBF310。
CTMicro兆龙科技股份有限公司CT357C光耦。
USB智能识别IC，cellwise-semi赛微CW3002F。
隐藏在胶水下的PWM。
无锡华润华晶微电子有限公司MOSFET型号CS7N60F。从官方只能下载到CS7N65F的文档，区别在于耐压600V与650V。
同步整流子板。
同步整流控制器，丝印I9HHH实际为MPSMP6901。
后羿半导体N-MOSFET型号HY3503P。
使用POWER-Z触发快充模式，两个USB接口所支持的格式完全一样，只支持苹果。
全家福。
