与非门HEF4093BT/CD4093BM96/CD4093BE/CD4093最新中文资料
提供HEF4093BT/CD4093BM96/CD4093BE/CD4093中文资料_价格_PDF数据手册_引脚图及功能产品描述
HEF4093BT/CD4093BM96/CD4093BE/CD4093是一个4路2输入与非门。每个输入都有一个施密特触发器电路。正阈值电压VT+和负阈值电压VT-的值不一样。正阈值电压VT+和负阈值电压VT-之间的差异被定义为迟滞电压VH。
它的工作电压为3V～15V。未使用的输入必须连接到VDD，VSS或其他输入。
其主要特点如下：
●电源电压范围：3V～15V
●施密特输入工作
●全静态工作
●5V，10V和15V参数额定值
●标准对称输出特性
●工作环境温度范围为-40℃～+125℃
●封装形式：DIP14/SOP14/TSSOP14
逻辑电路的归属系列:4000B
逻辑类型:与非门
通道数:4
每通道输入数:2
电源电压:3V~15V
静态电流(最大值):4uA
不同V,最大CL时的最大传播延迟:130ns@15V,50pF
低电平输出电流(IOL):6.8mA
高电平输出电流(IOH):6.8mA
逻辑电平-高:3.6V~10.8V
逻辑电平-低:0.9V~4.0V
工作温度:-40℃~+125℃

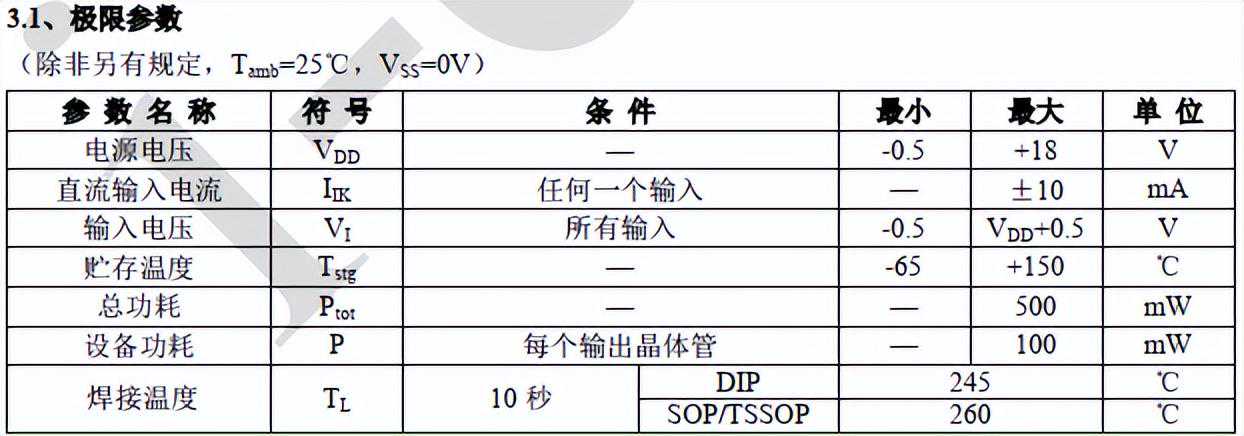

极限参数
交流参数
功能框图功能框图
逻辑框图（单开关）
引脚图及功能引脚排列图
