不用PCB厂家制板，纯手工制作功放电路板

大家好，今天给大家带来一个功放制作的分享。

相信大家之前也有做过小功放吧，就比如说，TDA2030A,LM1875之类的，但是它们的输出功率也就十几二十瓦，发热量大，但今天，小编给大家分享一个功率大，发热量小，外围元件少的功放电路。

TDA7377具有功率大，音质好，发热小，成本低，外围元件少，体积小，重量轻等优点。TDA7377有四个独立的通道，用非桥四单道接到四个喇叭的一般都是用在汽车音响上面，可以了用双桥接到喇叭上，采用双桥的接法，每声道35W。还可以接组成2.1道声。这里就不多说了，想要了解更多的就上网找资料吧。

好了，先给大家看一下TDA7377的引脚功能

管脚功能1OUT12OUT23VCC4IN15IN26SUR7STAND-BY8GND9GND10NC11IN412IN313VCC14OUT415OUT3

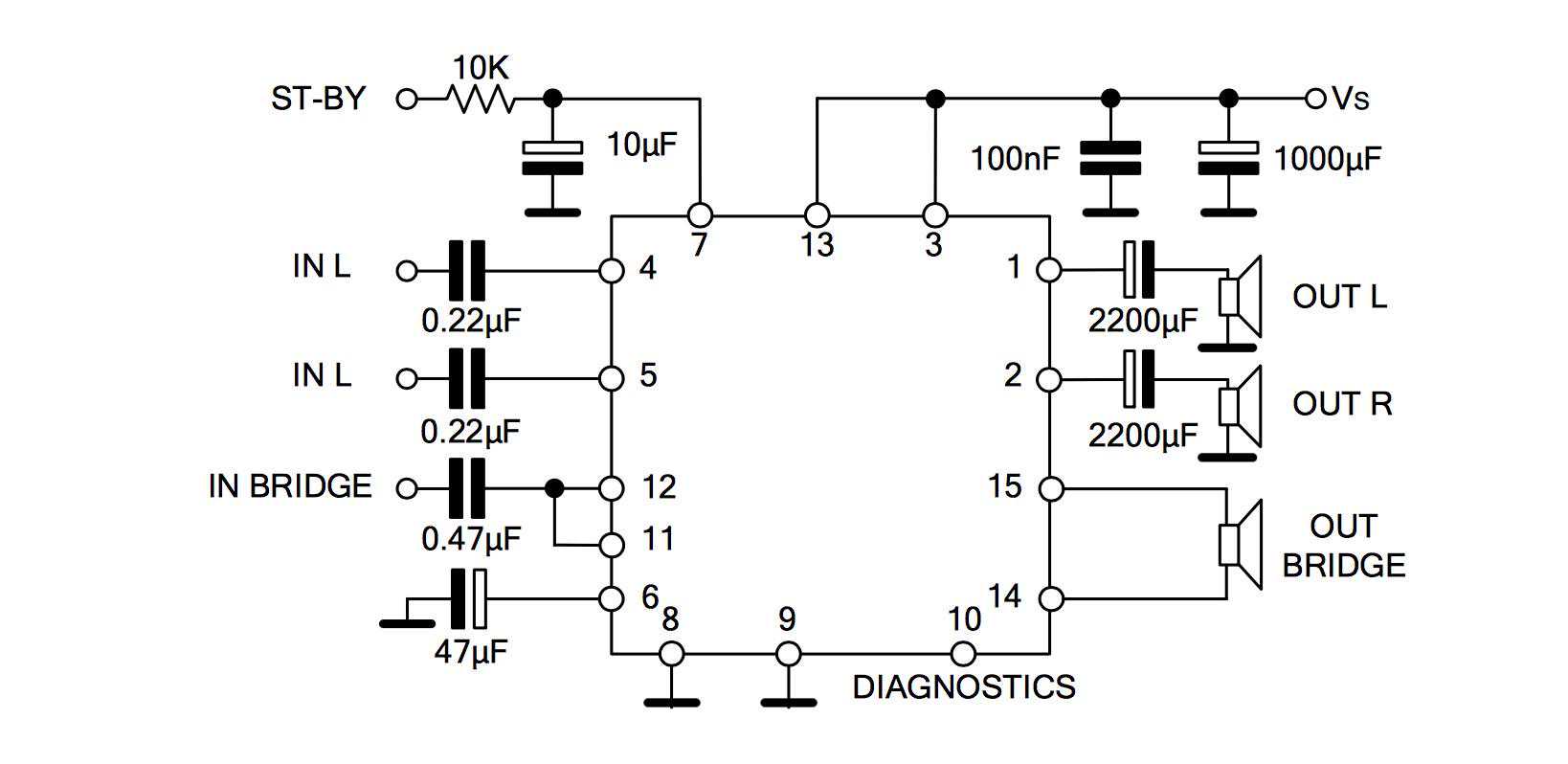

好了，废话不多说先上电路图,下图为一个电路图参考

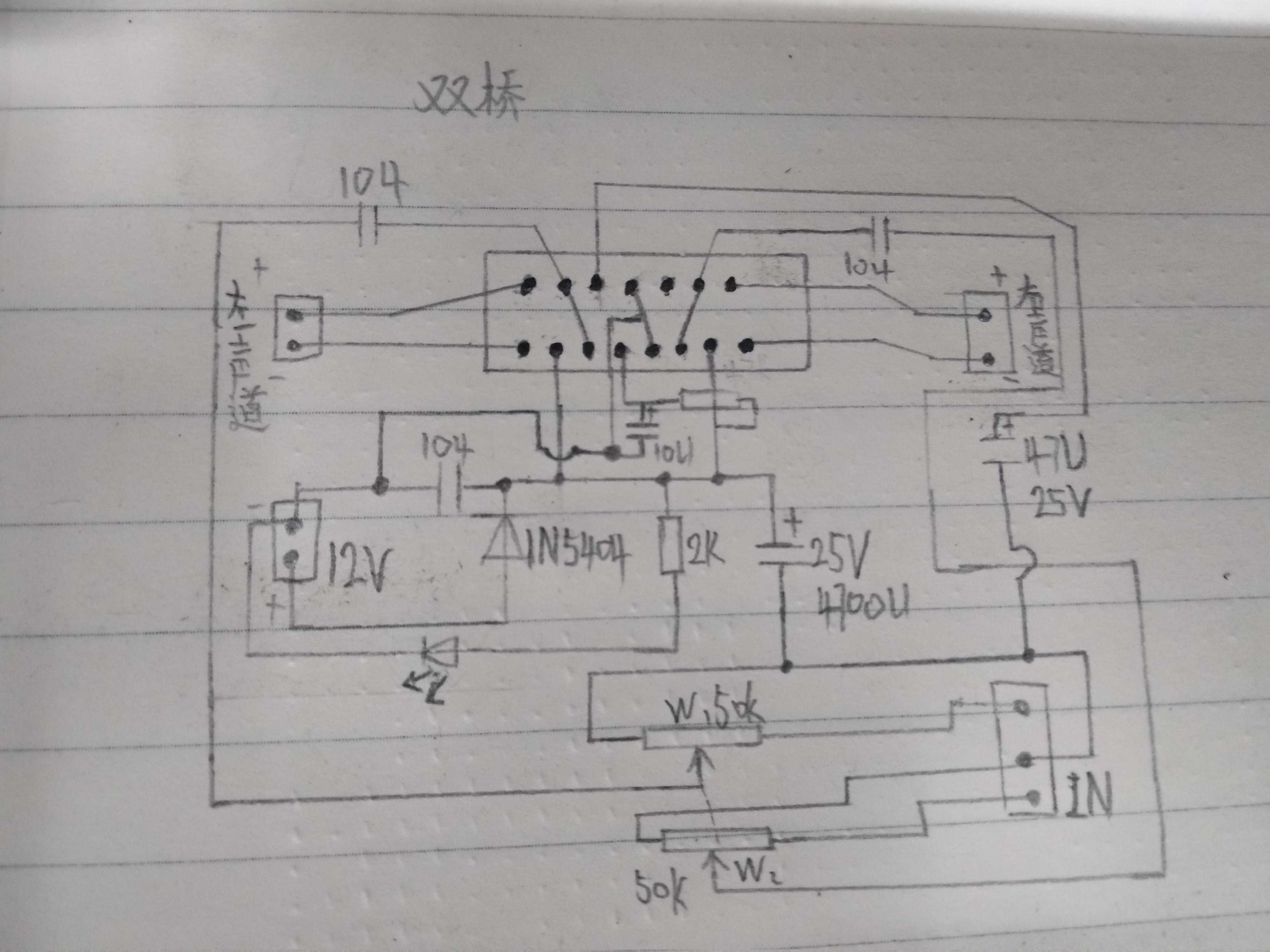

下图是我根据上面的电路图画出来的。

图中，二极管是为了防止电源正负极反接，所以呢要不要都可。（二极管要3A以上的）

首先，我们先在单面铜板上画电路图，（由于个人条件不好，只能用记号笔在铜板上画电路图，也可以用洞洞板直接焊接）

这是用记号笔画的，由于笔头太大了，不好画，所以有点丑，请忽略，谢谢。

画好电路图之后就开始腐蚀。

这是我腐蚀好的，好了，下面开始钻孔，由于不是用专门钻孔的工具转的，所以弄的孔有点难看，不过并不影响接下来的焊接。

下面可以焊接电子元器件了

先焊接几个电阻、二极管

孔钻好了，先插上跳线，因为孔有点大，所以我就用了比较大的跳线，好了，开始焊接。

焊接好了就装上了散热片，给你们看一下成品图

通电测试，音质真的很好，功率也很大，只不过有一点点噪音，要把耳朵贴近喇叭才听到很小很小的噪音。有可能是我电源滤波没做好，因为我本来想用个10000UF大电容做滤波的，但是板子太小了，装不下这个电容，所以才没装。然后，在跟大家说一下TDA7377这个芯片，内固定增益20db单道，它的一二引脚跟十四十五引脚是音频输出脚，它是四个单独的通道，可以接四个喇叭，它双桥输出最大功率是2×35w。

3-13引脚接电源正，8-9接地，也可以说接电源负极。6脚接退耦电容。7引脚呢，是接一个10k的电阻，然后接电源，看TDA7377内部图，7引脚就是待机控制端。10引脚悬空。4-5跟11-12是音频输入，它是四个输入端，如果是双桥的话，那就把4-5短接11-12短接，然后在接耦合电容就行了。

本期分享就先到这里了，写的不是很好，请不要介意，如果有什么错误之处，那就请指出，大家一起交流学习。
