如何判断三极管的共射，共集和共基极放大电路
共射极放大电路
共射电路是放大电路中很广泛的三极管接法，信号由三极管基极和发射极输入（下图中Vi），从集电极和发射极输出（Vo）。因为发射极为共同接地端，故命名共射极放大电路。
共射极放大电路不仅用在交流通路中，在直流放大电路中也很常用，比如3.3V控制12V电平，不同电平的总线实现电平匹配等。下图中的电容的作用是隔断直流通路。
2.共集电极放大电路
共集电极放大电路，输入信号是三极管的基极与发射极两端输入的，再在交流通路里看，输出信号由三极管的发射极两端获得。对交流信号而言，（即交流通路里）集电极是共同端，称为共集电极放大电路。
共集电极放大电路具有电压跟随作用，适用于多级放大电路的中间级。输出电阻小，频率特性好。
3.共基极放大电路
共基极放大电路，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号，因为基极是共同接地端，所以称为共基极放大电路。
共基极放大电路只有电压放大功能，没有电流放大功能，输入电阻小，有电流跟随器功能。常用于高频或宽频带低阻抗的场合，在设计模拟电路时，还有点位移动功能。
总之，输入和输出没有的那一极，就是输出的那一极，
输入基极+输出集电极=共射极
输入基极+输出射极=共集电极
输入发射极+输出集电极=共基极

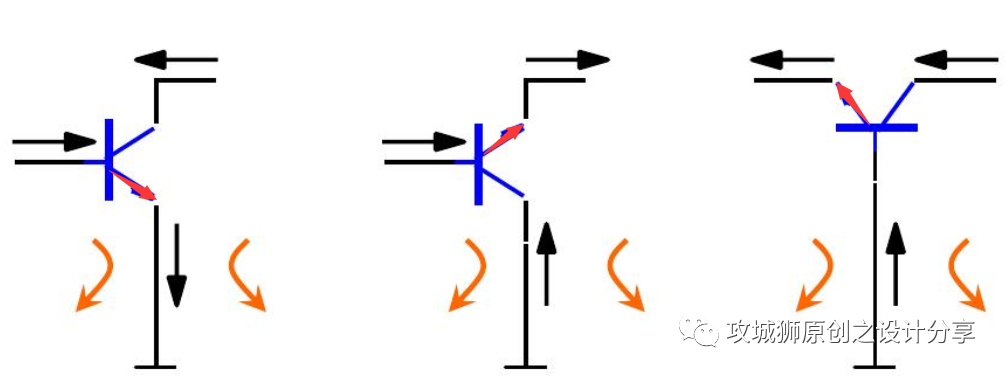

最后，找了一个简易的图形，描述一下三种不同的接法和电路流向：
