自带电压电流功率检测，HENGLISAM 45W数显移动电源拆解

最近充电头网拿到了HENGLISAM一款10000mAh45WPD双向快充移动电源，这款充电宝体型修长易携带。配有1A1C两个输出接口，USB-A口最大输出功率达18W，支持多个快充协议，兼容性良好。值得一提的是，其USB-C口支持45W双向快充，这在10000mAh级别移动电源中比较少见。下面小编就和大家分享这款移动电源的拆解，看看里面用料如何。

一、HENGLISAMPD双向快充移动电源外观

产品使用牛皮纸盒包装。

打开包装，产品固定在中心凹槽里，并且外套有防尘袋。

包装内含：移动电源、CC数据线和使用说明书。

数据线两头塑料外壳磨砂处理，且中心有小圆凹槽，整个外壳为斜面设计，方便用户插拔使用。

HENGLISAM这款移动电源正背面中间和两端外壳均采用亮面烤漆处理工艺，两侧磨砂处理并带有凹凸齿轮条纹设计，增加手感。机身正面上端配有LED显示屏，下端印有HENGLISAM品牌logo。

从显示屏中不仅可以观察剩余电量，而且可以观察实时充电电压电流和功率，此外还能记录充电时长，功能十分强大，这在移动电源中也比较少见的设计。

背面下端贴有产品信息标签。

移动电源具体参数特写型号：XP-1容量：10000mAh/37Wh输入：5-20V45WMAXUSB-C输出：5-20V45WMAXUSB-A输出：5-9V18WMAX产品已经通过了CE认证和FCC认证。

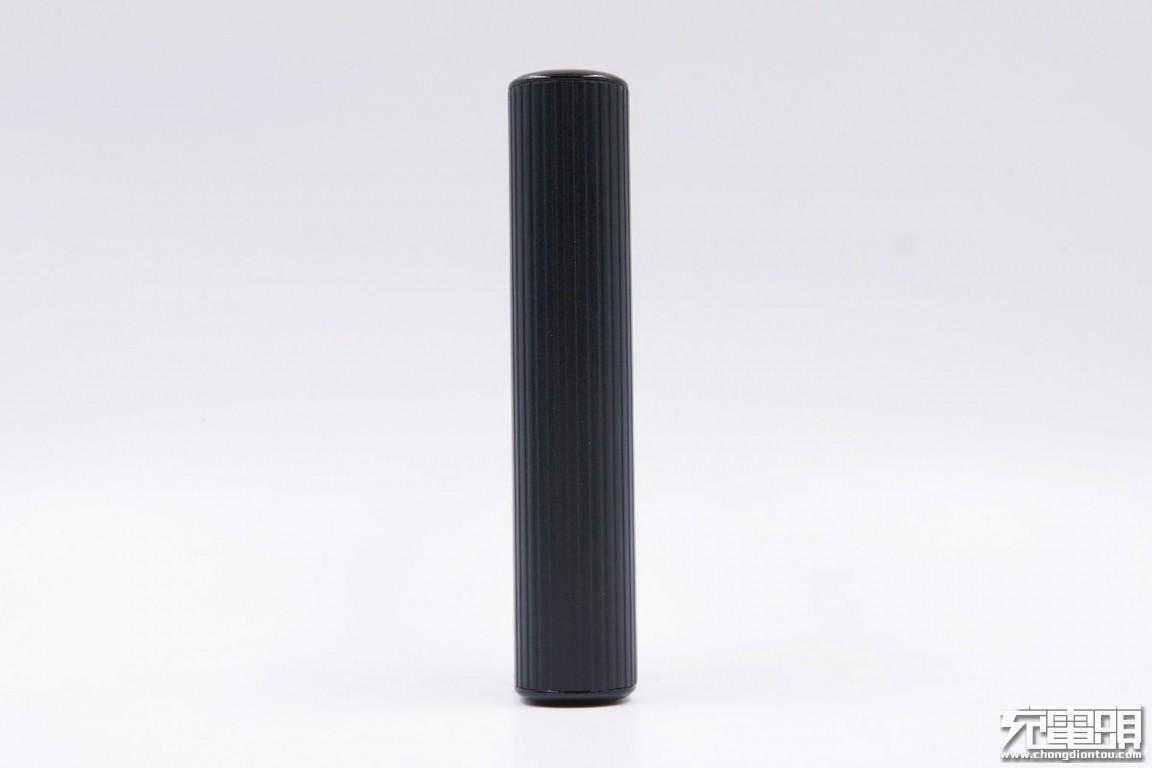

侧面为半圆弧面过渡不硌手。

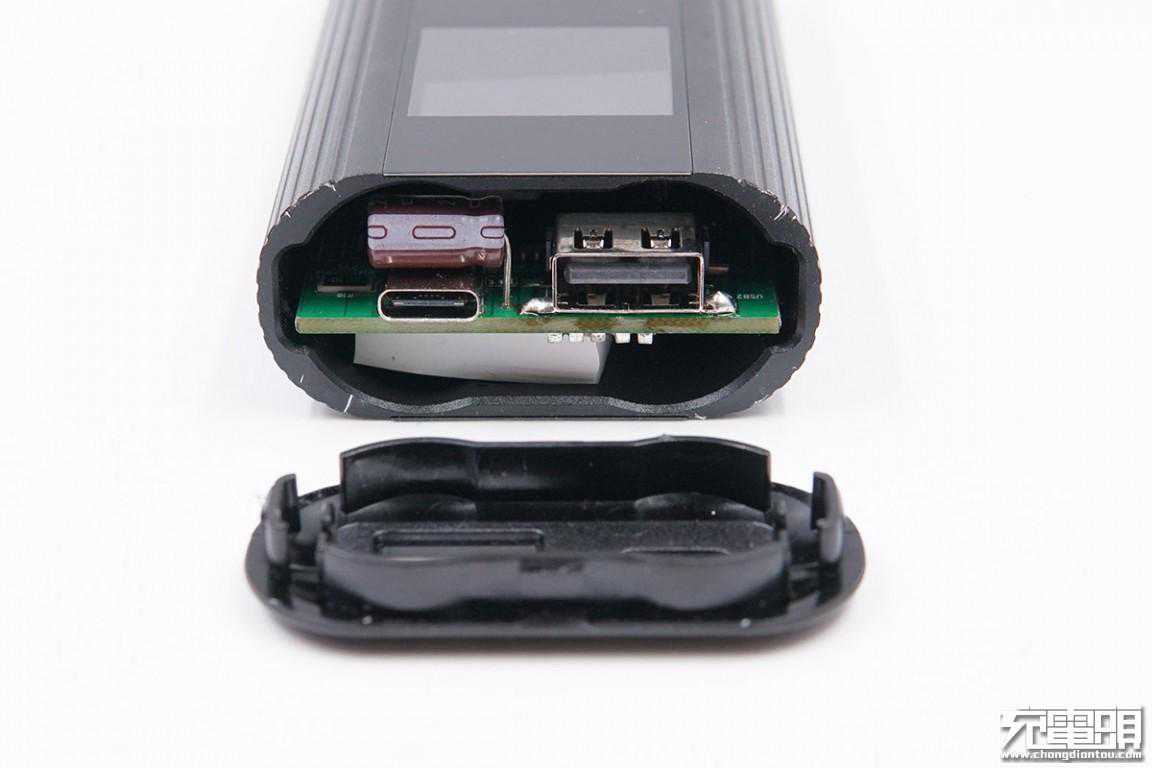

接口侧仅有一个USB-A输出接口和一个USB–C双向快充接口。

和苹果iPhone11Pro大小比较，移动电源要小得多。

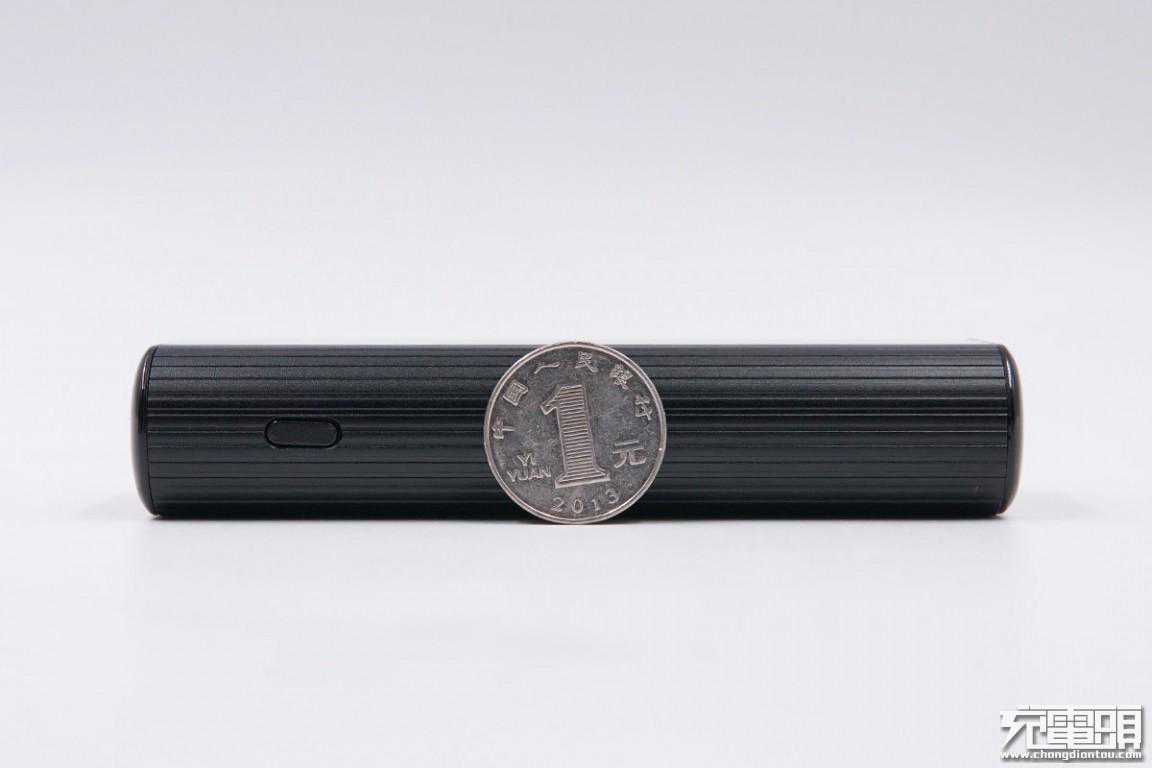

厚度与一元硬币直径相当。

净重约为252g。

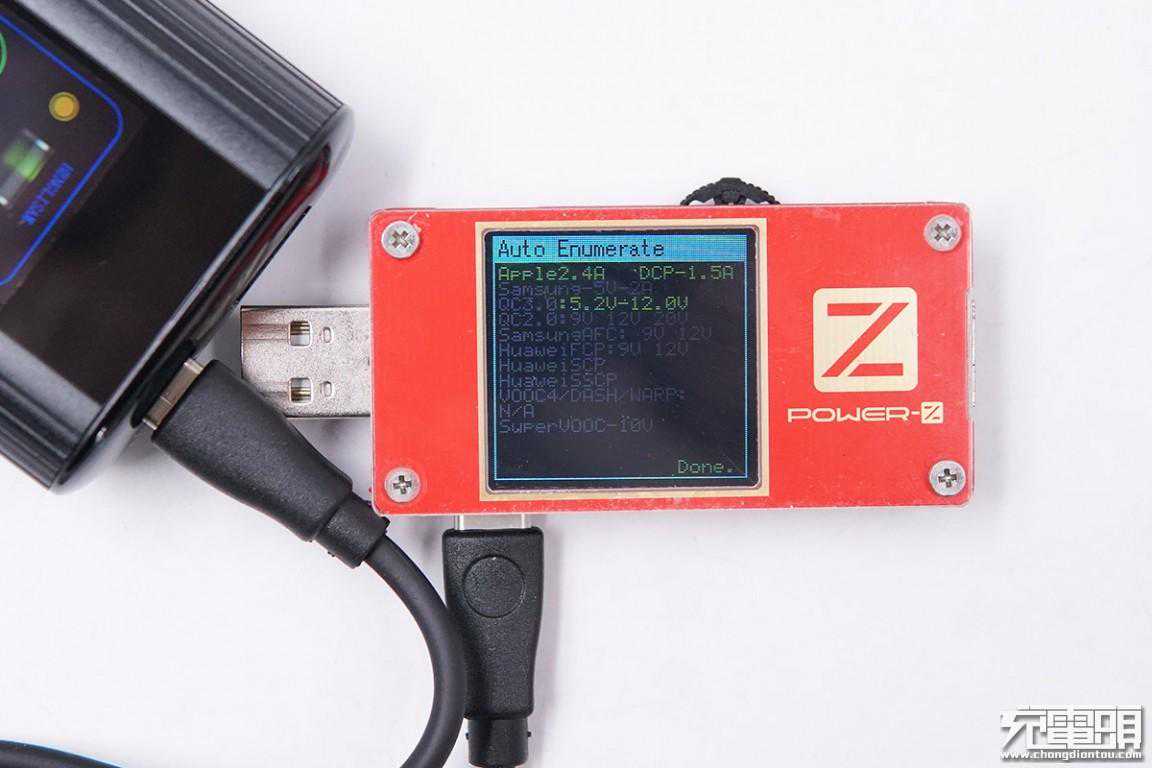

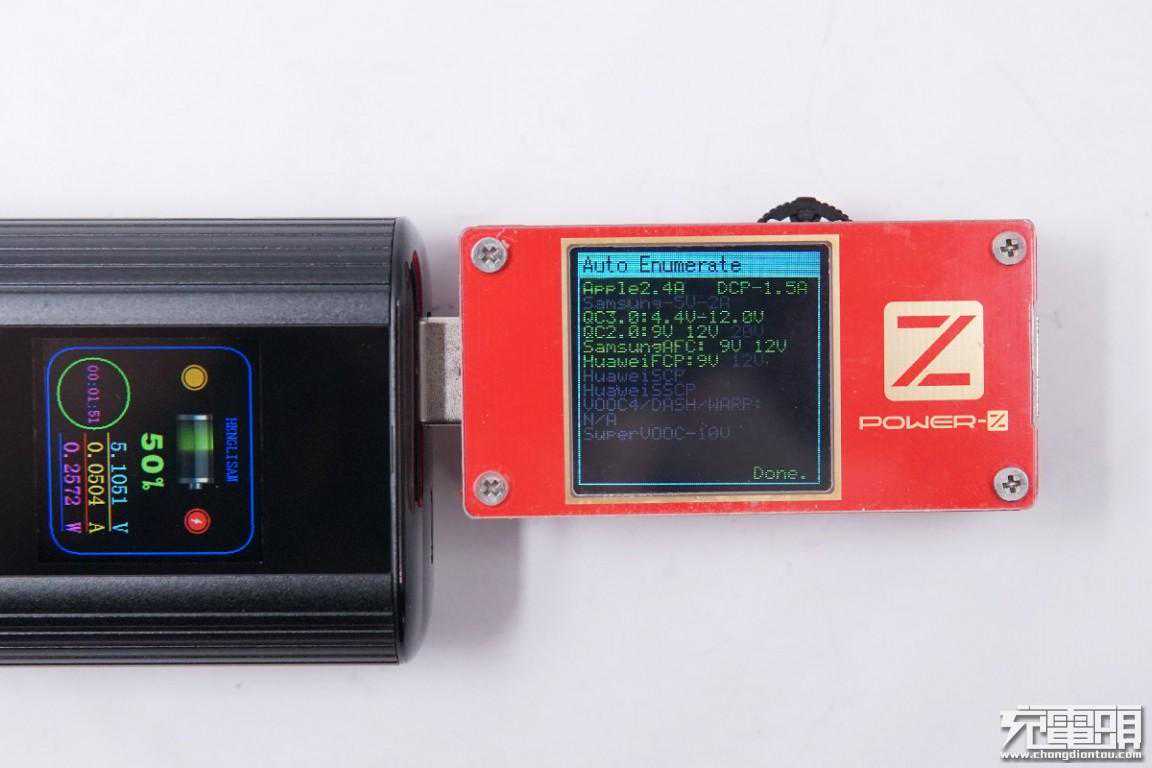

使用ChargerLABPOWER-ZKT001检测USB-A口的输出协议，显示支持和USB-DCP协议，以及、、AFC、FCP多个快充协议。

使用ChargerLABPOWER-ZKT001检测USB-C口的输出协议，显示同样支持和USB-DCP协议，以及快充协议。

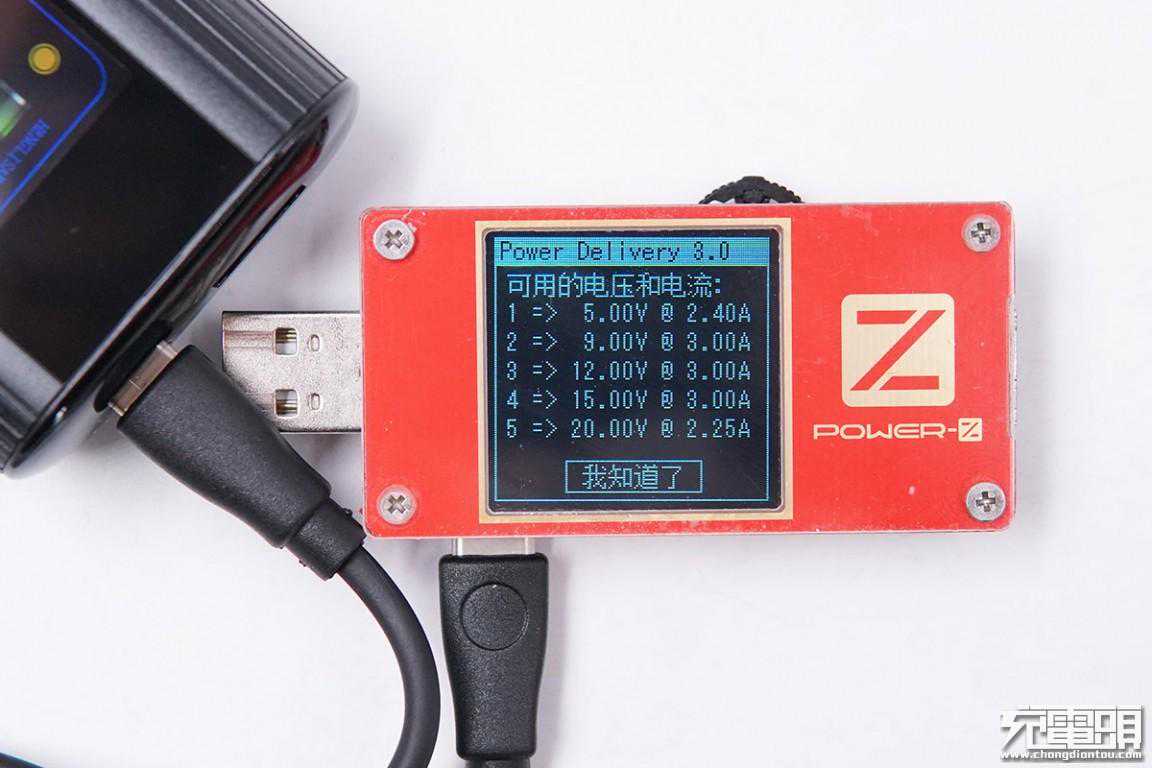

除此之外，其PDO报文显示USB-C接口还支持快充标准，具备5V/2.4A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位。

二、HENGLISAMPD双向快充移动电源拆解

将底部外壳也拆开，封装设计基本一样。电芯上贴有绝缘纸和双面胶。

将电芯和PCB板取出，LED显示屏下面使用泡棉胶进行支撑，而两节蓝色涂装电芯也是比较罕见。

两个接口母座过孔焊接，焊点饱满。

输出滤波电解电容采用日化黑金刚NCC铝电解电容KYA系列，规格为220μF25V。

显示屏特写使用小块PCB板独立安装。

显示屏所在PCB板背面一览。

ST意法半导体STM32单片机，型号为STM32F103C8T6，用于驱动屏幕显示。

STM32F103C8资料信息。

8.000MHz无源贴片晶振。

杰华特JW5017S，同步降压转换器，输入电压最高26V，输出电流1.2A。

杰华特JW5017S详细资料。

4R7合金电感特写，配合杰华特JW5017S降压为单片机和屏幕供电。

显示屏下面有多颗芯片。

HOLTEK合泰低压差线性稳压器HT7533-1，3.3V输出。

合泰HT7533-1资料信息。

SOUTHCHIP南芯SC8812A，支持I2C接口，是一颗高效率的同步双向升降压控制器，支持升压或降压为1到4节电池充电，内置10bitADC，支持充电状态指示。

SOUTHCHIP南芯SC8812A可完成充电、放电控制；支持各种电压转换；采用I2C接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

USBType-C控制器，型号CS32G020K8U6，来自MCU芯海科技。该芯片具有四大应用特点：MCU性能强大，协议全，升级空间大；资源丰富、灵活度高；支持免拆机固件升级功能；快速开发。充电头网此前已对这款CS32G020系列芯片做过相关报道，同时输出移动电源状态信号送至屏幕，由单片机驱动显示。

芯海MCUCS32G020目前已经通过了USB-IF协会双向认证，在USB-IF官网，可以查询该芯片的认证TID号为1047。并且是目前国内唯一通过了USBIF协会双向认证的芯片，充电和放电均通过验证测试，为高端旗舰产品的MCU首选。

USB-A接口输出VBUS开关，Ncepower新功率的NCE4963，双PMOS。旁边是A口的协议IC，丝印信息不清。

新功率NCE4963资料信息。

PCB板和电芯背面一览，电路板上涂有大量白色硅胶来固定电感和导热。

清理掉硅胶，下面是Vanguard威兆半导体的四颗VS3618APMOS管，NMOS，耐压30V，导阻5.4mΩ，用于同步升降压。

VS3618AP资料信息。

4435PMOS管。

升降压磁环电感特写，三线并绕，注胶导热。

SAMSUNG三星INR21700电芯，两块电芯之间有热敏电阻进行温度监测，电芯和PCB板之间有黑色塑料板进行隔离，电池后部标记被涂抹，但依然可以看到是三星的INR21700-48G/E。

黑色塑料板和电芯之间还有保护板，保护板与电池之间还有绝缘纸隔离保护。

美国万代AOS两颗MOS管AON6504，NMOS，耐压30V，用于电池保护。

万代AON6504资料信息。

HYCON宏康HY21202串锂电池保护IC。

HYCONHY2120参数。

另一端撕开绝缘纸可以看到，电芯通过镍片点焊串联。

全部拆解完毕，来张全家福。

充电头网拆解总结

HENGLISAM10000mAh45WPD双向快充移动电源机身中心光滑两端磨砂并带有凹凸齿轮条纹设计，整体小巧易于携带。LED显示屏不仅可以查看剩余电量，而且可以显示实时充电电压电流并记录时长，功能丰富。A口支持/3.0、AFC和FCP快充协议，兼容性好；C口支持快充标准，具备5/9/12/15/20V五组固定电压档位，45W充电功率可以满足大多数电子设备的快充需求。

充电头网通过拆解发现，移动电源内置多家知名厂商芯片，如南芯SC8812A、ST意法半导体STM32主流MCU——STM32F103C8T6、芯海MCUCS32G020、万代AOSMOS管AON6504、威兆的VS3618APMOS管等，此外采用SAMSUNG三星INR21700电芯和日系黑金刚电容，升降压磁环电感三线并绕，用料满满。

而且电芯配有保护芯片和热敏电阻进行温度监测，两极都覆盖绝缘纸进行绝缘保护；PCB板上电感打胶固定，整体做工优秀。
