负载,在物理学中指连接在电路中的电源两端的电子元件,用于把电能转换成其他形式的能的装置。常用的负载有电阻、引擎和灯泡等可消耗功率的元件。对负载最基本的要求是阻抗匹配和所能承受的功率.
计算折合到电机上的负载转矩的方法如下:
1、水平直线运动轴:
2、垂直直线运动轴:
3、旋转轴运动:
2、负载惯量计算
与负载转矩不同的是,只通过计算即可得到负载惯量的准确数值。不管是直线运动还是旋转运动,对所有由电机驱动的运动部件的惯量分别计算,并按照规则相加即可得到负载惯量。由以下基本公式就能得到几乎所有情况下的负载惯量:

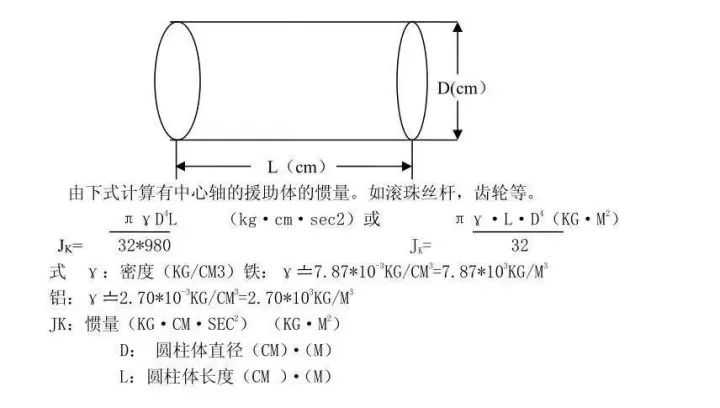

1、柱体的惯量
2、运动体的惯量
3、有变速机构时折算到电机轴上的惯量
3、运转功率及加速功率计算
在电机选用中,除惯量、转矩之外,另一个注意事项即是电机功率计算。一般可按下式求得:
旋转物体的扭矩计算公式
T=9550P/n
p是功率,单位是kW,n是转速,单位是转/分,r/min扭矩单位为Nm
功率=力*速度P=F*V---公式1
转矩(T)=扭力(F)*作用半径(R)------推出F=T/R---公式2
线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---公式3
将公式2、3代入公式1得:
P=F*V=T/R*πR*n分/30=π/30*T*n分-----P=功率单位W,T=转矩单位Nm,n分=每分钟转速单位转/分钟
如果将P的单位换成KW,那么就是如下公式:P*1000=π/30*T*n
30000/π*P=T*n
30000/3.1415926*P=T*n
9549.297*P=T*n
伺服电机扭矩计算公式:
