三极管在电路中的作用
在上一篇福中我们了解半导体材料，在半导体材料组成的原件中有一个有一个使用频率非常高，作用也非常大，那就是三极管，可以说每个电子产品都少不了它。
三极管全称半导体三极管，也称双极型晶体管、晶体三极管，在电路中主要起开关和放大电流的作用，按照半导体排列方式分为NPN和PNP两种。
三极管给人直观感觉具有三个管脚，就像二极管一样有两个管脚，正如其名，该元件具有B(基极)，C(集电极)，E（发射极）
下面与NPN型为例，为大家介绍其基本应用电路
NPN放大电路

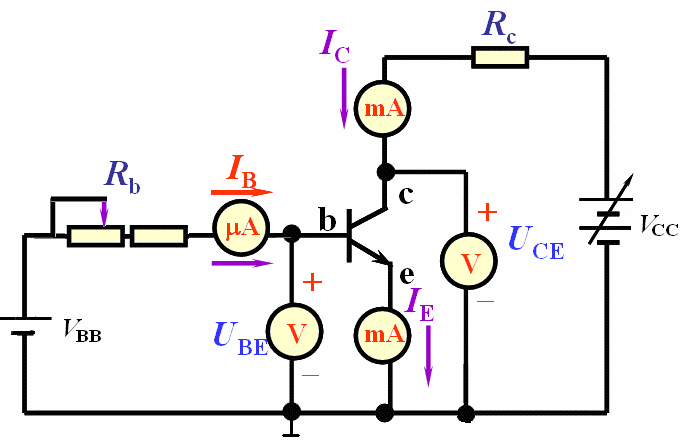

在这个电路中可以把三极管看做接成两个回路：基极回路和集电极回路。经过试验证明改变可变电阻Rb，则基极电流IB、集电极电流IC和发射极电流IE都发生变化，而且满足IE=IB+IC,并且IC/IB为一个定值，这就解释了为什么三极管为什么起到放大作用，IC的大小取决于IB的大小，所以当IB增大时，IC也会随着增大，事实证明IC与IE在数值上大致相等的。
但是事实并不是这么理想，如果想让三极管起放大的作用，B电压极必须高于E极（PNP型三极管与其相反），利用这一特性，可以把三极管当做一个开关原件，当B极接收到信号时（既B极电压高时），三极管导通工作，形成了一个无触点开关。
在上图中当B极如果接收到高电平，那么C极就会有电流出现，如果把R1换成LED灯，那么就会看到其发光。
其实在电路中应用比较多的还是开关原件，在放大应用中由于其效率较低，而且容易出现失真现象，在原件中也有很多替代产品，像集成IC就有很多，而且性能还好；然而开关这一功能应用的就比较多了，由于其控制方便，并且无噪声，B极接收到高电压信号就会导通，因此在数电中应用非常广泛。
