检修一台曾经几千银的功放机内部用料还可以

今天垃圾店收到一台山水UX800功放，以前知道这机器刚出来时要几千银的，现在当垃圾收回才二三百元，机器收回通电机器会启动保护不能正常工作，经检查是里面电容坏更换后一切正常工作，维修过程就省了，只介绍一下机器所使用的元件。

査资料这UX-800功放带有先进的音频放大技术和解码格式，采用美国CRYSTAL公司的高性能芯片CS42518+CS49326；大大降低了传输过程中的辐射和干扰，而且CS42518在信噪比、A/D、D/A精度、最高系统采样频率等指标方面比原解码方案都有非常显著的提高。
除了芯片的亮点外，UX-800上设置的R-DRIVER触摸虚拟按钮一改传统的功放依靠各种按钮完成操作的习惯，一环点触，环环相扣、环环相通，图标提示,中文显示，不需任何的学习，轻松触摸即可完成所有的操作。

修好正常工作机器

拆开功放机壳上观图

拆掉数字板内部

主滤波电容

输出电感

功放管(东芝C5198+A1941)六功放道设计

环形变压器

模拟板山水LOGO

散热器上面一行标语，下面还有一行字：Hi-qualityoriginatedfromTokyo

两颗坏掉的电容

4颗大电容，3颗怀孕，其中一颗还炸了

数字解码板部分

CS42518,110dB,192kHz8-ChCodecwithS/PDIFReceiver(110dB信噪比，192kHz8通道Codec+S/PDIF接收器)带有8个24位DAC和2个24位ADC，附带数字滤波器以及音量调节

DSP芯片CS493263支持DolbyDigital和DTS/DTS-ES解码（其实是信号处理），负责多声道解码以及声音效果处理

闪存芯片KH的4Mflash

泰产的32位ARM主控，OKIML674000

数字版直插元件面，数字板的接口＆LOGO，接口均有红胶固定

蜂鸣器操作时会响

HD74HC04P六反相器

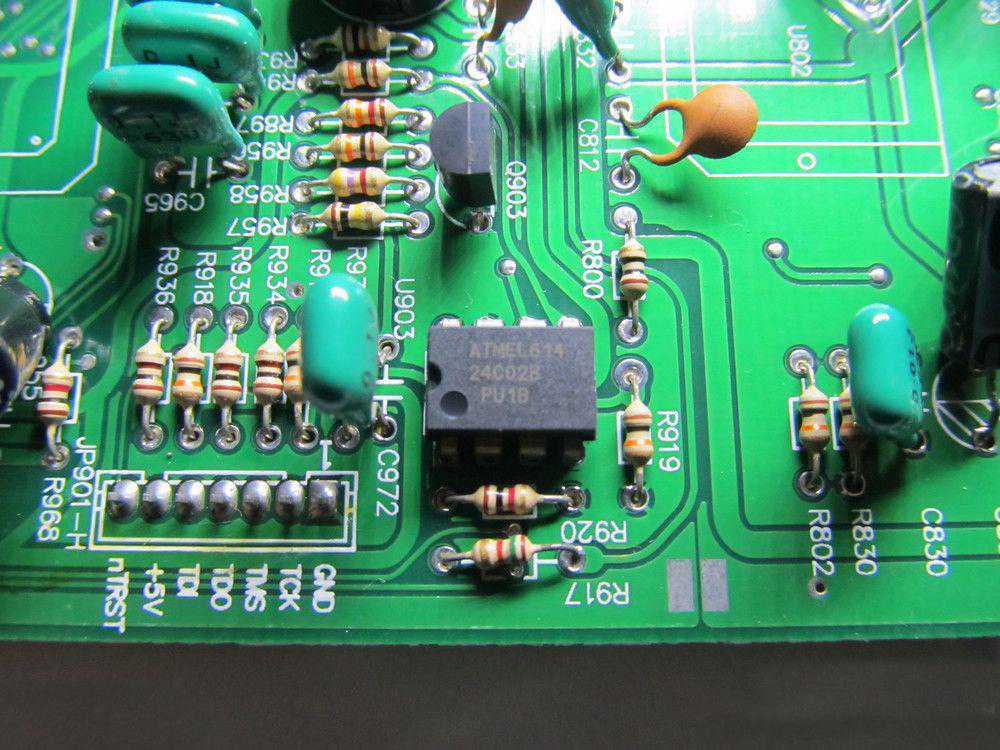

Atmel24C02B2K串行EEPROM，用于储存用户设置

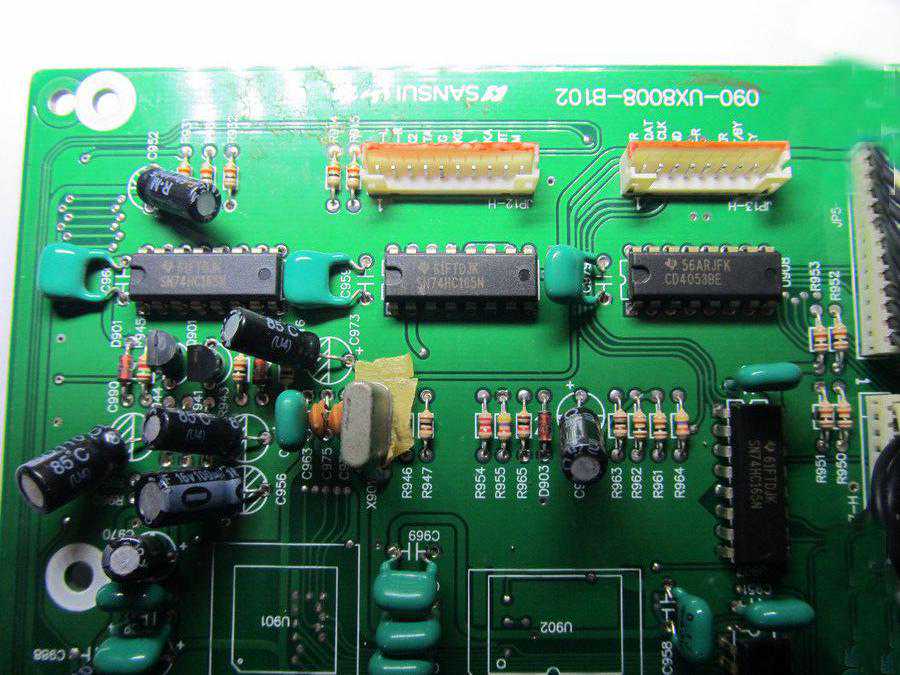

左边两颗74HC165N寄存器，右面CD4053BE电子开关

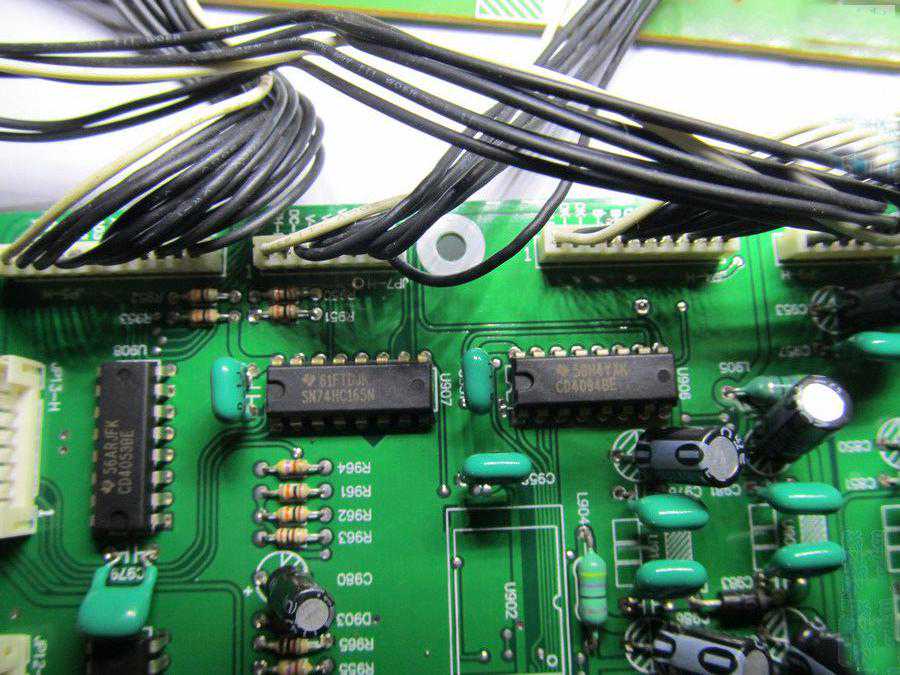

另一边，一颗CD4053，一颗74HC165N,还有一颗CD4096BE，又是寄存器

输入部分CD4053和CD4051，都是电子开关

输出部分,一排RC4580双运放

RC4558运放，负责麦克风前置放大

M65831AP,瑞萨混响处理芯片

LC75342，音量调节芯片

运放（4558）

LM324N,四运放

JRC4558运放

还是4558运放

主控板二片

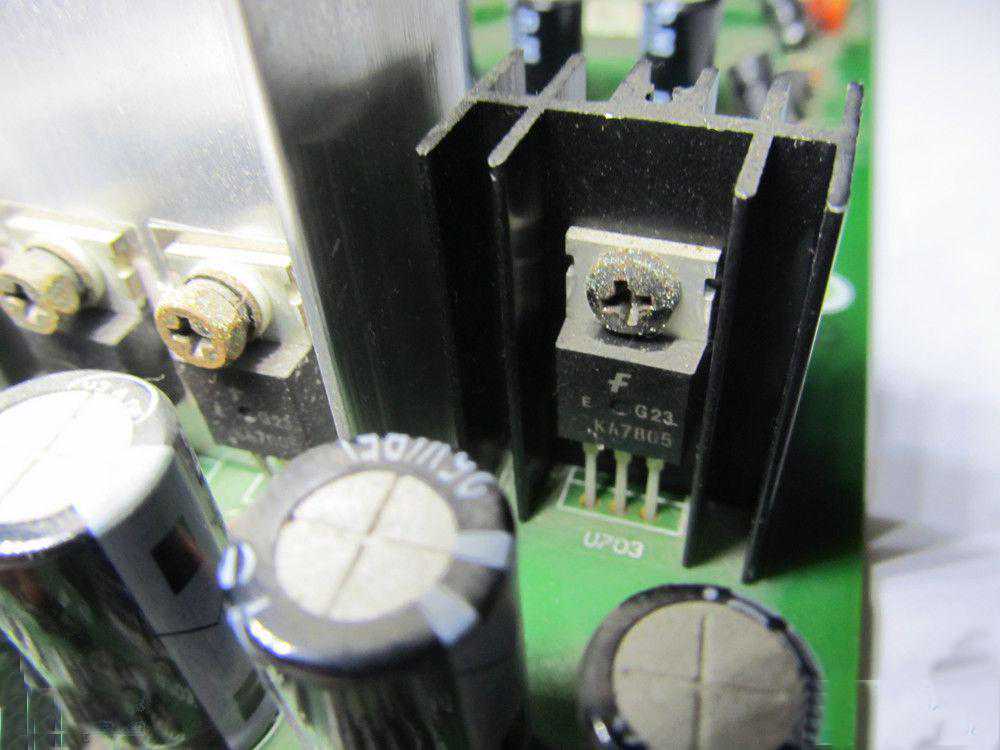

7805稳压

7812，中间的两颗是7812和7805

新换的电容,这排电容易坏是设计缺陷，太靠散热器，低压供电lC散热器发热量极大焗着滤波电容

毕竟是旧机了把主滤波电容也给换掉

变压器供电绕组标示

机器功能操作盘,黄圈为主音量触摸虚拟按钮

显示屏

总结

这台功放成色还不错，各功能正常使用确实难得的检漏。
