ST官方基于米尔STM32MP135开发板培训课程

本文将以Myirtech的MYD-YF13X以及STM32MP135F-DK为例，讲解如何使用STM32CubeMX结合Developerpackage实现最小系统启动。

1.开发准备

1.1Developerpackage准备

下载

b.解压后进入source目录：

c.源码准备（可以根据每一个source目录下的_中第三点准备）：

1.2SDK安装

请阅读WIKI完成Install_the_SDK。

1.3STM32CubeProgrammer安装

请根据WIKI给出的命令/步骤安装CubeProgrammerandlibusbinstallation。

2.原理框图

首先看一下Myirtech的原理图框架：

从原理框图中可以得出以下硬件配置信息：

1.STM32MP135DAF7

2.DDR3L

3.分离式电源设计

4.支持QSPINAND，SD卡启动

5.双千兆以太网口

6.USBHost

7.USBOTG(烧录用)

8.UART4debug串口

9.外部时钟源，HSE(24MHz)，LSE(32.768KHz)

3.STM32CubeMX项目创建

打开STM32CubeMX,根据芯片的partnumber选择正确的芯片封装开始项目创建，例如：Myirtech使用的是STM32MP135DAF7,

Note:STM32CubeMX的规则是先生成Kernel的dts,然后将生成的dts文件拷贝到u-boot目录下，也就是说u-boot的设备树stm32mp135d-myir_bring_是从kernel目录拷贝过来的，所以在U-Boot阶段修改设备树，添加Usercode时，请同步修改kernel的设备树或者将修改好的设备树拷贝到Kernel目录，防止下次使用CubeMX生成设备树的时候，u-boot部分的修改被kernel未修改的设备树覆盖。

创建设备树软链接：

TFA

4.SD卡启动

SD卡部分的设计一半有两种情况，第一种是像STM32MP157C-EV1的设计，SD卡槽接口与MP1之间通过levelshifter连接，这种设计的目的是可以是SD卡运行在高速模式下：

基于此种硬件设计，相应的STM32CubeMX部分的设计以及usercode部分应参考STM32MP157C-EV1的设备树：

第二种设计是MP1直接连接SD卡卡槽，如STM32MP135F-DK板的设计，Myir板子也是同样的设计：

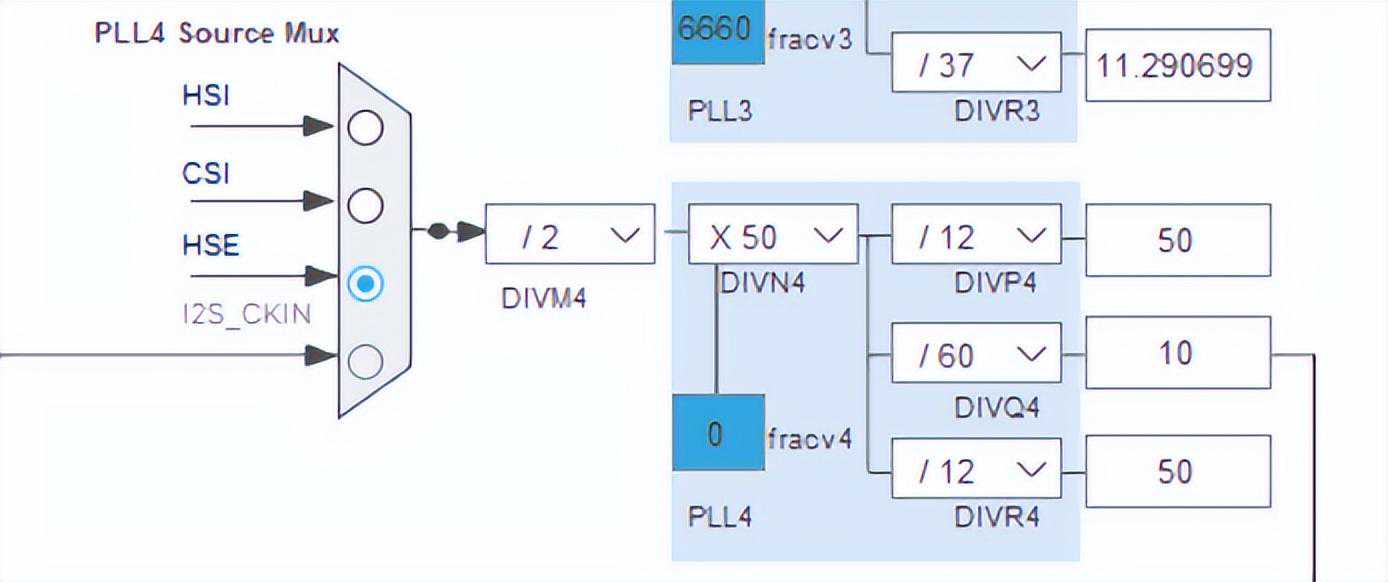

相应的STM32CubeMX设计与usercode配置如下：

添加TF-A部分usercode:

未完待续
