电感器应用
1.共模滤波电感
差模电流：在一对差分信号线上，大小相同，方向相反的一对信号，一般是电路中的工作电流，对于信号线就是信号线与信号地线之间流动的电流。
共模电流：在一对差分信号线上，大小相同，方向相同的一对信号(或噪音)。在电路中，对地噪音一般都是以共模电流的方式传输的，所以又称为共模噪声。
如下图所示，电流I1产生的磁感应强度为B1，电流I2产生的磁感应强度为B2，两条黄色箭头分别表示电流I1和I2在铁氧体中产生的磁力线，可以看出电流I1和I2产生的磁力线是相加的，故磁通也是相加的，那么电感量就是相加的，电感量越大，对电流的抑制能力就越强。
如下图所示，当两个线圈流过差模电流时，铁氧体磁环中的磁力线相反，导致磁通相互抵消，几乎没有电感量，所以差模信号可以基本无衰减的通过（考虑到电感本身具有一定的电阻）。

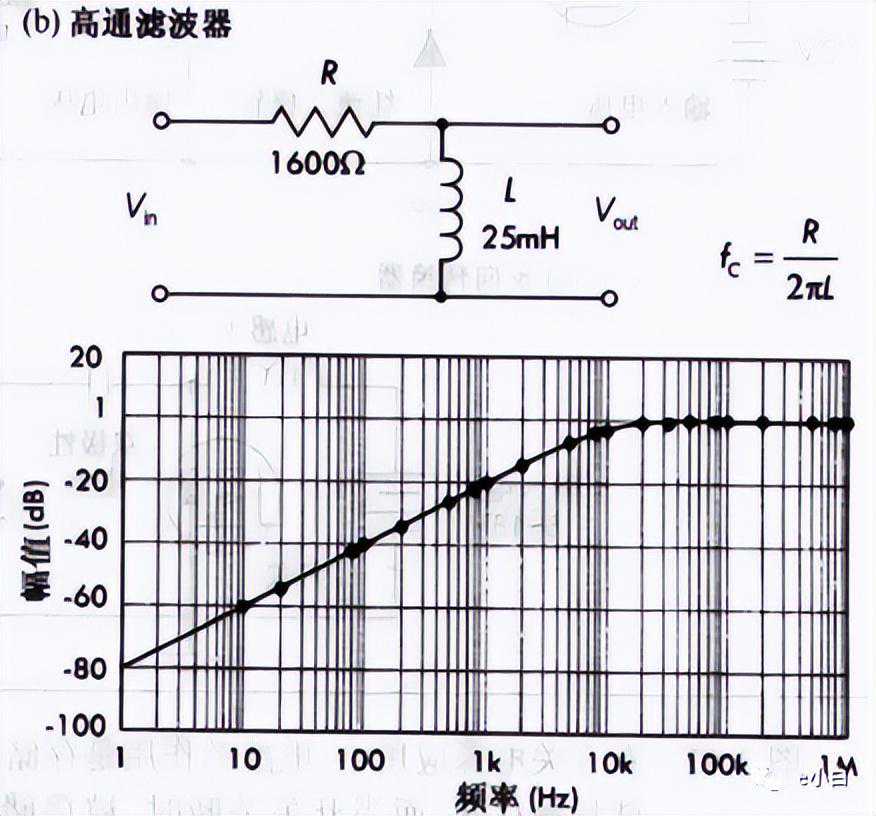

2.LRC滤波
3.振荡器
考毕兹振荡电路
