亮瞎眼，制作简单的Arduino直驱四阶光立方，压榨你的耐心

在工作台的角落里找到一堆3mmLED，想到网上有小伙伴做的炫酷的光立方，突然心血来潮说我也来试着做一个，虽然我实在没什么审美能力，而且强迫症也不严重，做出来肯定很难看，估计是歪歪扭扭的。随便数了一下，100个左右吧，所以只能做个4x4x4的光立方了，正好我目前也只有一个ArduinoUNO了，4阶光立方就需要连20根线，ArduinoUNO上数字I/O接口只有14个，利用上6个模拟接口，也只能做个4阶的了。当然，接口都用完了，就没法做别的什么功能了。

理想中4阶光立方的样子。。。

首先还是准备材料：

64个3mmLED，什么颜色都行（有砂纸的话把它们磨一下，效果更好）。

ArduinoUnoR3开发板（包括USB连接线），别的也行，只要注意改改程序就行了。

洞洞板一块（也叫点阵板，是一种按照标准IC间距‘2.54mm’布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。）。

最好有16个220欧的电阻，小编就没那么多，冒着被烧坏的风险试了试。

一堆杜邦线另外加上若干细导线及排针。

电烙铁以及焊锡丝。

一台能用的电脑以及一个有点耐心的人。

准备好材料之后先来研究一下怎么做吧，首先是认识一下需要用到的发光二极管LED，一般都像下图一样，分为阴极（短的）和阳极（长的），我们需要把每一层的阴极焊在一起，总共有四层，把纵向排在一起的4颗LED的阳极焊在一起，总共有16组，所以这就是20个需要接在Arduino针脚上的地方。其中阳极的16组接口最好加上颗保护电阻，不然很容易烧坏的，当然，小编没有呢么多电阻，所以就冒险试试了。

发光二极管结构

还是老规矩，先来个理论上的连接线路图吧，这个图可把小编画得快吐血了，虽然网上有类似的图，不过感觉还是喜欢自己再画一张，培养耐心的第一步嘛。

光立方线路图

现在知道怎么连了就可以开始操作了，当然，这是一般光立方的连接方法，不一定要用Arduino驱动，别的驱动法也行，总之二极管直接都是这样组合的。

首先是把64个发光二极管阴极“掰弯”：

把阴极折弯

然后是四个一组把阴极焊在一起：

4个一组

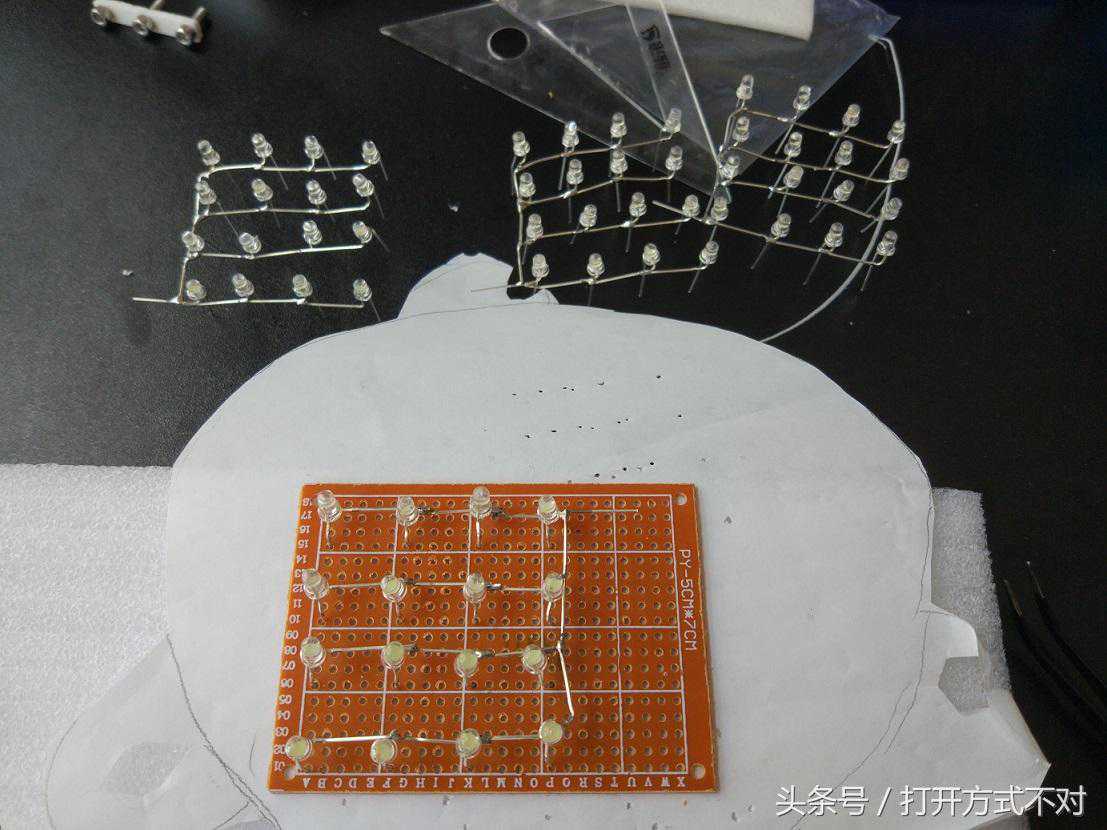

接下来是把每一层的4组（总共16个LED）的阴极焊在一起：

焊好每一层

就快成型了，把4层焊在一起就好了，注意是把每个LED没掰弯那个脚（阳极）焊在一起，我顺便把每一层阴极的引脚焊在了洞洞板上：

4层焊在一起

好了，完成了，这就是光立方了，可以直接连在开发板上测试一下了，当然电阻还没焊上去（我没电阻），不过总是感觉这样很不好呀，直接把线连在LED的针脚上感觉很难过呀。于是我稍微改造了一下，途中16根导线的部分等着以后换成电阻：

改造了一下

来看看背面的飞线，很不专业：

背面凌乱的飞线

最后使用ArduinoIDE把程序上传到ArduinoUNO开发板上，然后把线按连接图连接好就可以了，程序的话国内外的网站有很多例子，各位可以都试试，反正光立方都是这么做的，唯一的区别就是程序，做得好的话能做出很炫酷的样子来的。

最后用杜邦线连接开发板

因为没有砂纸磨一下LED，所以光线真的很亮，晚上的话真要亮瞎眼睛，没有电阻所以不敢长时间测试。当然了，做工真的是很粗糙，和网上大神比起来差远了，好在是能亮了，也算是马马虎虎做成功了吧。这个小实验真的是很简单的，就是需要重复做的事情太多了，很佩服那些做8阶光立方的高手们，真的是需要很强大的耐心的。最后来亮瞎一下眼睛吧：

亮起来了
