看起来一样的几个瓷片电容？安规电容、热敏电阻、压敏电阻

导读：

实物应用图

说明

重要参数

应用

另外说明

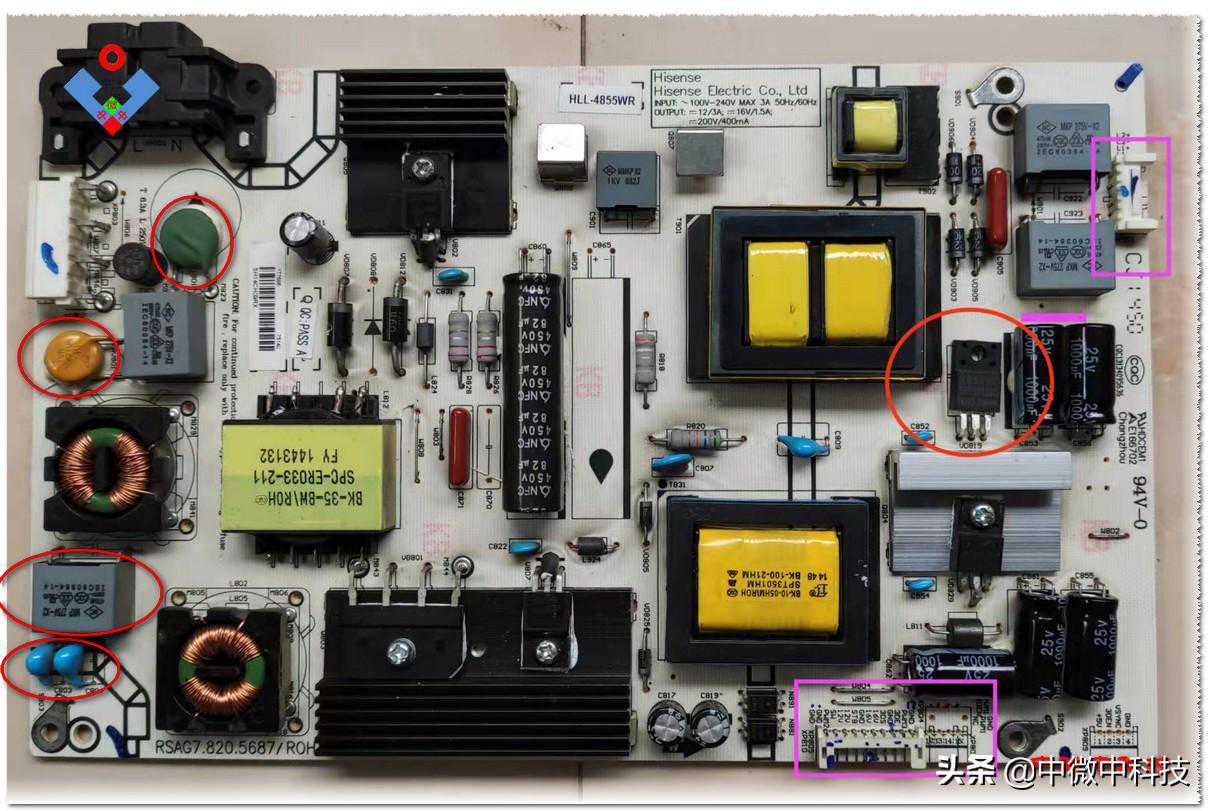

先看图：红圈处，好像都是扁圆形的

↑左边红圈处

↑对比图

说明：长得都差不多一样，除了（2）外都是扁圆形的，但功能天壤之别！

(1)(2)安规电容：把（2）加入是便于与（1）作对比。常用于高压电路中，为符合安全规范要求，即使烧毁后也不至于漏电短路使机壳带电造成事故。

(3)瓷片电容：主要用于藕合、旁路、滤波、组成振荡电路等。

(4)(5)热敏电阻：正温度系数随着温度上升而阻值增大，主要是串接在电路中，当电流增大温度升高时，由于阻值的增大而使电流减小到额定值内；负温度系数随温度上升而减小。

(6)压敏电阻(VDR)：当两端电压超过阀值(压敏)电压时阻值陡然减小，从而保护电路。

重要参数：

电容：耐压、容量、漏电流

热敏电阻：耐压（≥电压峰值）、最大稳态电流、动作电流≥1.5*不动作时电流、额定功率、零功率电阻值RT、额定零功率电阻值R25、材料常数B（K)、（另：使用环境温度、电阻上压降应小于总电压的1%）

压敏电阻：压敏电压

应用：

安规电容：（2）类是跨接在火线、零线间，滤波作用，消除差模干扰。（1）类是将火线、零线分别与地线相接，成对出现，滤波用作，消除共模干扰。“471K,X1400~,Y1250~”表示容量47*10一次方pF,当X电容用时≤400VAC,当Y电容用时≤250VAC。

瓷片电容：此文不作详细说明。

PTC电阻：电冰箱压缩机起动电路、彩色显像管消磁电路(利用其电流--时间特性)、电动机过电流过热保护电路、限流电路及恒温电加热电路

NTC电阻：抑制浪涌电流（有些电路在开机瞬间产生电流是正常时的几十上百倍，刚开始零功率电阻较大，随着电流通过温度升高，阻值下降到可忽略）、温度补偿(晶振、晶体管受温度影响会产生零点飘移，配合NTC后可减小不良影响)、微波功率测量、温度检测、温度控制及稳压等

压敏电阻：抑制浪涌电压，保护电路。“10D471K”表示直径10mm,压敏电压47*10一次方V，K表示误差±10%，也可写成“10471”。

↑PTC在电机启动中应用：L4为启动线圈，启动电流大，RT4增大，启动后电机高温，流过L4电流很小

↑电路电流过大，RT3增大，整个电路阻值增大，电流变小

↑压敏电阻两端电压超过470V时阻值急剧变小

另外说明：

差模干扰：任何两个载流导体间不希望存在的电位差。幅度相等、相位相反，幅度小、频率低，干扰小，属对称干扰。

共模干扰：任何载流导体与参考地之间不希望存在的电位差。幅度相等、相位相同，幅度大、频率高，干扰大，属非对称干扰。消除方法：远离高压、强电场地方，采用屏蔽双绞线。

具体可参考：差模干扰、共模干扰，消除抑制方法，安规电容、差模/共模电感
