触摸屏（TP）奕力IC 测试技术
现在很多触摸屏厂家往大尺寸方向发展，因为目前大尺寸触控方案得到了很大的解决，比如说奕力IC就是适合与大尺寸触摸屏的解决方案，我们今天来说一下奕力IC的测试技术
SensorTest软件介绍
下面是奕力IC的测试界面。通过测试界面跟其他IC软件的测试界面没有什么不同基本测试原理都是一样的。就是需要一个程序文件跟一个测试配置文件，软件获取TP里面的参数来跟测试配置里面的参数对比来判断一个TP是否为OK品
测试界面

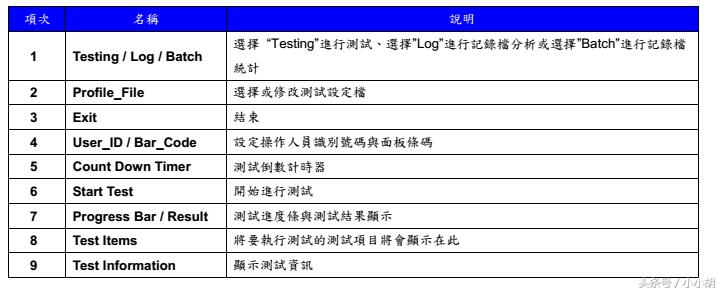

测试软件参数说明
二：进入工程模式
在User_id输入ILITEK+回车
进入工程模式
二：进入工程模式界面
工程设计模式界面
我们看到进入工程设计界面，需要设计一些参数来配置测试文件。比如配置下面几个参数
（1）短路测试：测试TP短路测试是必须测试的一项。短路测试的阀值_1跟阀值_2设计为20.
（2）开路测试：测试TP开路测试也是一个必需测试的一项。开路测试的值不能太低。太低测试不出来开路。
（3）平整度测试：平整度测试也是一个必须测试的一项。平整度测试能检测你TP抗干扰的能力。阀值_1与阀值_2按照我上面填写的不要变Y最大值与Y_最小值怎么来的了。实际Y最大值与Y最小值相差20-30左右。
（4）数据测试：是必须要测试的
（5）绘图测试：可以当作一个辅助测试。
（6）单指画线测试：就是用一只手指画线测试

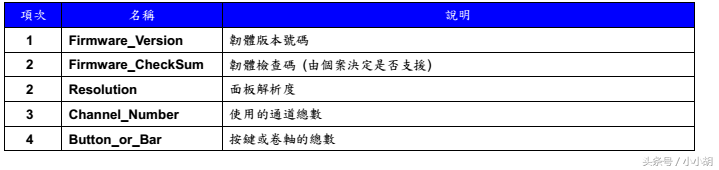

参数说明
参数说明
参数说明
参数说明
