慧能泰发布电路极简PD诱骗芯片，已获PD认证

近日，慧能泰Hynetek发布了世界上最简的USBPDSink（PD受电端芯片，也叫PD诱骗芯片）芯片HUSB238，传输的额定功率最高可达100W。HUSB238兼容和。它还可以支持、CDP和SDP和充电协议。它可以用于具有传统桶连接器或USBmicro-B电源连接器的电子设备，如无线充电器、无人机、物联网设备、智能扬声器、电动工具、智能家居、小家电和其他设备。HUSB238支持3mmx3mmDFN-10L封装，后续还有6pin的更简封装类型可供选择。

这种方案也被称为桶形连接器替换（BarrelConnectorReplacement，BCR），旨在替代传统的桶形连接器和DC插座（DCJACK）。随着USB-C的流行，越来越多的桶形连接器正在转换成USB-C连接器，并实现USBPD快充。这样的转换具有以下诸多优点：

大一统的充电接口,充电器接口全兼容，给消费者带来极大的便利。

减少电子垃圾。全球每年生产逾一百万吨充电器，欧盟等组织已经立法减少电子垃圾。

标准化设计，节省工程开发的Time-To-Market，节约研发成本。

电源和数据通道统一，可以实现小型化并降低成本。

图1.USB-C连接器正在替代传统的桶形连接器

HUSB238产品主要特点有：

USB-IF认证TID3666

USBPDsink控制器

支持标准

传统的USB受电设备，,CDP和DCP检测，AppleDivider3检测等

3.0至25V工作电压范围，

VIN，GATE最高耐压30V，CC1和CC2引脚25V高压保护

外部电阻网络设置动态申请电流电压值（VSETISET)

I2C通信实现高级PDO申请

Cable应用可模拟eMarker功能，适用于电流大于3A应用

集成负载开关驱动，可驱动PMOS或者负载开关芯片

VBUS过压和欠压保护

过温保护，过温保护门限可配置

低工作功耗

工作温度范围：-40°C–125°C

图2.HUSB238封装

图3.HUSB238参考原理图

HUSB238的主要优点如下图所示：

图4.HUSB238优点

HUSB238已经取得USB-IF的认证，TID为3666，在兼容性、可靠性和性能等各方面表现优异。在慧能泰实验室125°C高温环境下，HUSB238经受住了十万次以上0V-25V快速电压浪涌冲击。

图5.HUSB238眼图性能

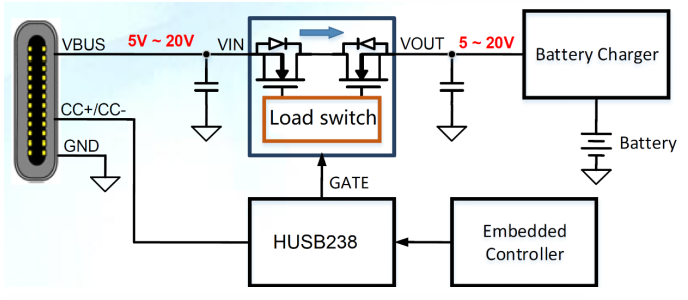

HUSB238系统图如图5所示。HUSB238与USBPDSource通信，通过USB-C连接器实现USBType-C和PD握手。HUSB238能够控制负载开关，实现VBUS过压保护、欠压保护、过流保护和反向电流阻断。嵌入式控制器可以通过I2C接口访问HUSB238进行监控和高级设置。

图6.HUSB238系统框图

HUSB238具有封装小（最小3mmx3mm）、管脚数量少（最少6pin）、集成度高（最少只需要一颗电容）等特点，实现了BOM成本最小化，简化了设计，使开发人员能够快速设计他们的产品。通过HUSB238Demo板，加速了从桶形连接器到USB-C连接器的转变，开发人员可以不需要固件开发的情况下快速开发出产品。

图7.HUSB238Demo板

慧能泰还提供了用于设备端的PD诱骗模块，带USB-C母座。开发各类设备的工程师可以直接把PD诱骗模块与原有的供电系统连接，快速完成产品的升级和替换。慧能泰后续会提供详尽的技术支持，协助开发工程师完成产品的升级。

图8.PD诱骗模块（带USB-C母座）

除了之外，慧能泰提供了用于线缆转接的PD诱骗小板。该小板除了智能化PD诱骗、支持最大100W的PD诱骗功能之外，还支持eMarker功能和90°C过温保护功能。该小板特点如下：

5A电流输出

双层PCB结构，成本超低

小型化8mmx8mmPCB尺寸，厚度小

单面贴片

外围极简

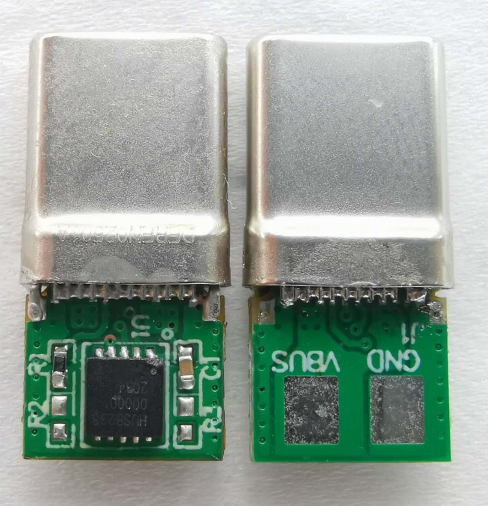

图9.PD诱骗小板（带USB-C公头）

这两款样机都开放免费申请。用户填写好以下信息，通过公司邮箱发邮件到sales@邮箱，经审核通过即可免费申请一块PD诱骗模块（带USB-C母座）或两块PD诱骗小板（带USB-C公头）。限量供应，先申请先得。
