国产合封氮化镓方案进入苹果合作品牌供应链，67W氮化镓快充拆解

mophie推出了一款67W氮化镓充电器，这款充电器采用国标折叠插脚，便于日常携带收纳。输出端为2C1A接口配置，两个USB-C接口均支持67W输出功率，USB-A口支持18W快充，支持功率自动分配功能。

这款充电器内部采用东科半导体DK8607AD有源钳位反激电源芯片，这是业界首款ACF氮化镓合封芯片，芯片内部集成了ACF控制器，隔离驱动器和两颗氮化镓开关管，大幅简化电路设计并提高转换效率。下面充电头网就带来这款氮化镓充电器的拆解，一起看看内部的方案和用料。

包装盒基于黑白色调设计，正面印有mophie品牌、充电器外观、名称以及67W高速快充、GaN技术两大卖点。

背面印有充电器参数、质保时间、认证等信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含充电器以及使用说明书，充电器机身外套保护膜防刮。

充电器为时下经典柱状造型设计，机身采用PC防滑材质白色外壳，表面磨砂抗指纹，整体设计风格十分简约。

机身输入端外壳印有充电器详细参数信息。

产品参数特写

型号：CHG-WALL-GAN-67W-CN

输入：100-240V~50/60

输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20

PPS：5-21

USB-A：5V3A、9V2A、12

USB-C1+USB-C2：45W+20W

USB-C1+USB-A：45W+18W

USB-C2+USB-A：5

USB-C1+（USB-C2+USB-A）：45W+5

制造商：自格（深圳）科技开发有限公司

充电器通过了CCC认证。

充电器配备可折叠国标插脚，收纳自如携带方便。

输出端外壳印有mophie品牌，并配置2C1A三个USB接口，其中两个C口旁分别印有USB-C1和USB-C2，方便用户区别使用。

实测充电器机身长度为55.13mm。

宽度为44.08mm。

厚度为31.16mm。

另外测得充电器净重约为124g。

使用ChargerLABPOWER-ZKM003C测得USB-C1口支持FCP、SCP、AFC、/5、、PPS、DCP、充电协议。

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20五组固定电压档位，以及5-21一组PPS电压档位。

测得USB-C2口支持FCP、AFC、/5、、PPS、DCP充电协议。

PDO报文方面与USB-C1口的相同。

最后测得USB-A口支持FCP、AFC、、DCP充电协议。

看完mophie这款氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的方案和用料。

首先沿外壳接缝拆开充电器外壳，壳体内部采用灌封工艺，提升散热性能，并提升可靠性。

折叠插脚通过导线焊接连接到PCBA模块。

从壳体中抽出PCBA模块，继续进行拆解。

PCBA模块通过壳体内部开槽固定。

测得PCBA模块重量约为93.4g。

PCBA模块开关电源部分被灌封胶密封。

PCBA模块背面设有散热铜片。

使用游标卡尺测得PCBA模块长度约为51.6mm。

PCBA模块宽度约为39mm。

PCBA模块厚度约为26mm。

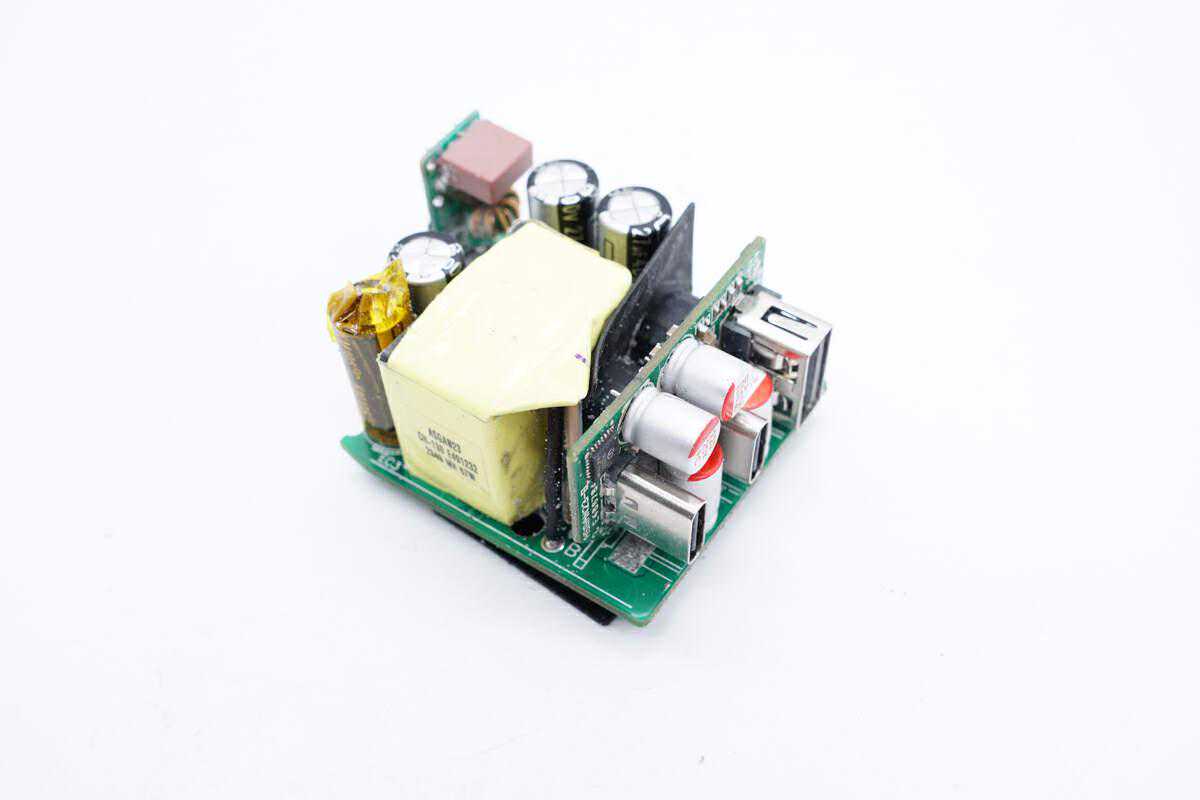

清理掉PCBA模块表面的灌封胶，输出降压小板与变压器之间设有麦拉片绝缘。

在PCBA模块背面焊接固定黄铜散热片，并粘贴导热垫散热。

PCBA模块正面一览，右下角为输入端，焊接一块小板。在中间位置焊接变压器，右侧为高压滤波电容，左侧为降压输出小板。

PCBA模块背面设有黄铜散热片和绝缘麦拉片。

PCBA模块背面焊接整流桥，氮化镓合封芯片，贴片Y电容，贴片光耦和同步整流管。

将PCBA模块焊接拆分，其中左侧为输入EMI小板，中间为开关电源小板，右侧为降压输出小板。

通过对PCBA模块的观察发现，mophie67W氮化镓充电器采用东科半导体ACF合封氮化镓电源方案，搭配同步整流，固定电压输出，输出采用两路独立的降压电路，实现三口快充输出和功率自动分配功能。下面我们就从输入端开始了解整个充电器的方案和用料。

PCBA模块输入端一览，焊接一块小板，右侧焊接差模电感和高压滤波电容。

输入端保险丝规格为3.15A250V。

共模电感采用漆包线和绝缘线绕制。

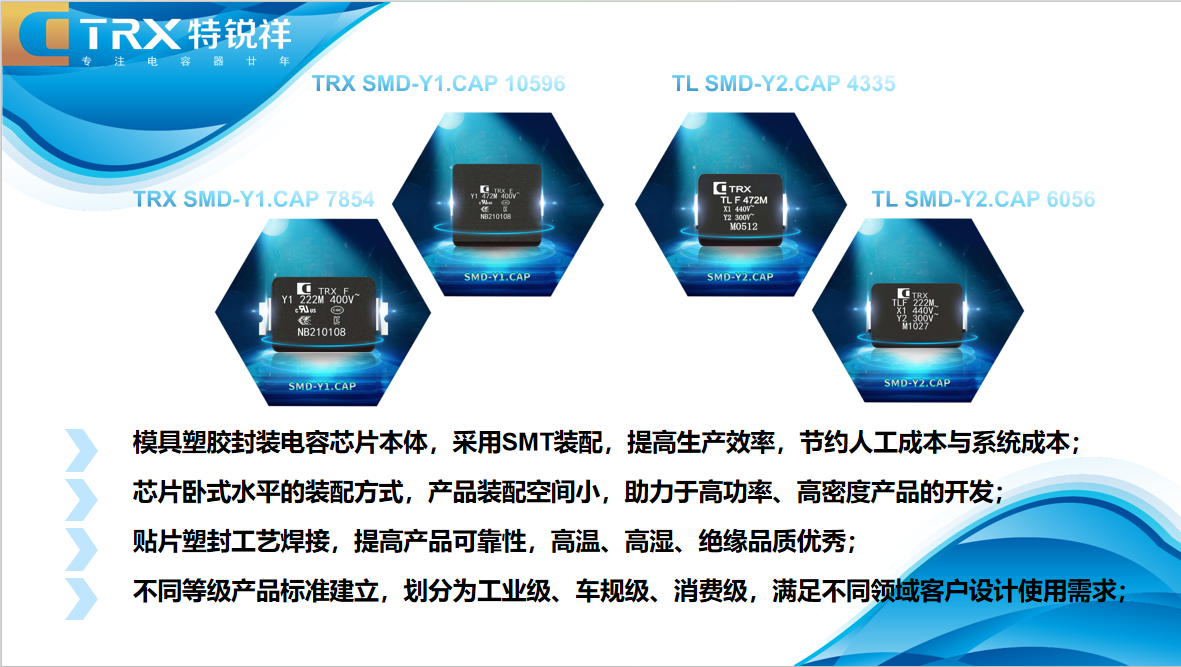

贴片安规X2电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMDTRX及DIPTY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

整流桥来自平伟，型号TBMR810，规格为8A1000V。

高压滤波电容来自承兴，规格为27μF400V，四颗总容量为108μF。

差模电感外套热缩管绝缘。

这款充电器的核心元件来自东科半导体，型号DK8607AD，是一颗集成了两颗氮化镓功率器件的有源钳位反激控制AC-DC功率开关芯片，DK8607AD利用漏感能量，可以实现原边功率管ZVS和副边整流管ZCS，降低功率管的盈利，减小开关损耗并改善电磁干扰，从而提升电源系统效率。

DK8607AD极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转换效率和高功率密度的电源产品。芯片具备完善的保护功能，包括输出过压保护，VCC过压保护，VCC欠压保护，过热保护，开环保护，输出过流和输出短路保护。

DK8607AD内置导阻为400mΩ和260mΩ的两颗氮化镓开关管，内部集成控制器和驱动器，外围元件精简。芯片内置高压启动电路和X电容放电电路，支持1MHz开关频率，待机功耗低于50mW，采用DFN8*8封装。

东科半导体DK8607AD资料信息。

两颗并联的MLCC电容作为钳位电容使用。

变压器采用胶带严密缠绕绝缘，次级采用多层绝缘线绕制。

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

同步整流芯片来自东科半导体，型号DK5V100R10VL，是一颗无外围的同步整流芯片。芯片内置100V耐压，10mΩ导阻的同步整流管，可以大幅降低传统肖特基二极管的导通损耗，直接替代肖特基二极管，提高电源的转换效率，并改善EMI。

东科半导体DK5V100R10VL支持CCM/DCM/QR工作模式，内置智能检测，无需同步信号。芯片具备自供电技术，无需外围元件，适用于USBPD快充，电源适配器和LED驱动电源，采用TO-252封装。

东科半导体DK5V100R10VL资料信息。

充电器输出端焊接两颗滤波电容和输出小板，在小板上焊接USB-C母座和USB-A母座，以及两颗滤波电容。

小板与初级元器件之间设有麦拉片绝缘。

两颗滤波电容规格为470μF25V。

降压小板正面焊接USB-C母座，USB-A母座，同步降压开关管和两颗滤波电容。

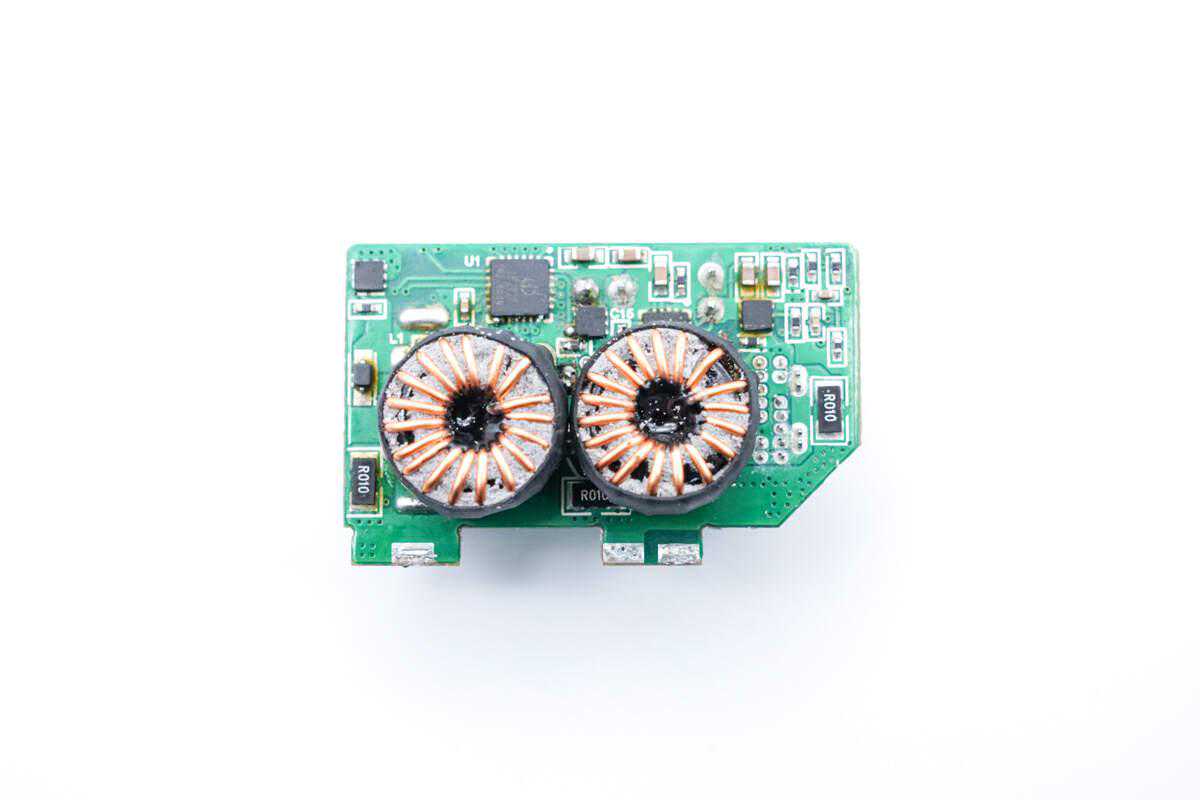

背面焊接协议芯片，VBUS开关管和两颗磁环电感。

USB-C1口协议芯片采用英集芯IP2723T，该芯片已通过USBIF协会认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USBTypeCDFP、/3.0、PPS、HVDCPQC4、QC4+、/2.0、FCP、SCP、AFC、MTKPE+2.0/1.1、、以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

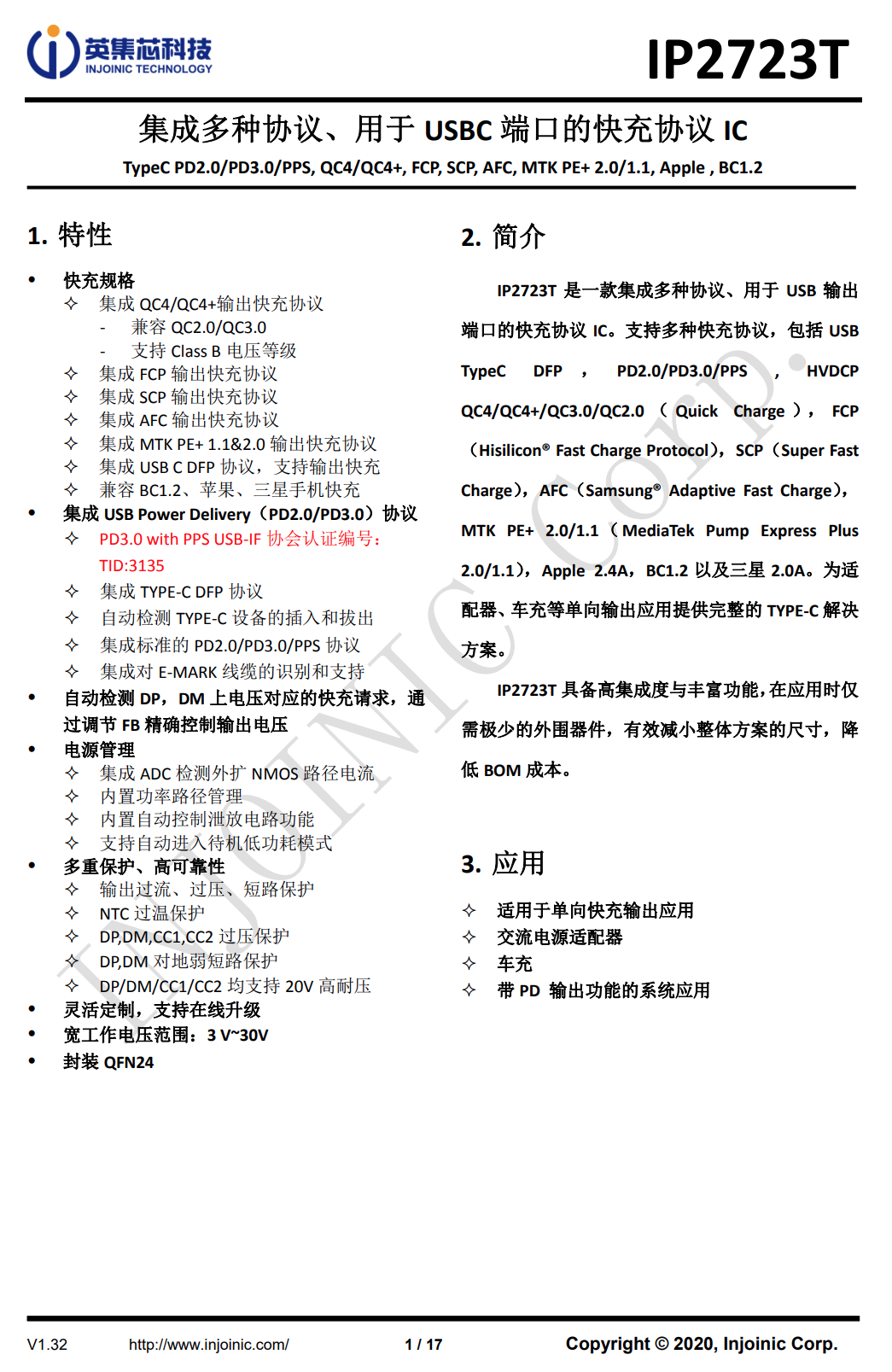

英集芯IP2723T资料信息。

充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W2C1A氮化镓快充充电器、努比亚65WUSBPD氮化镓充电器、努比亚1A1C45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

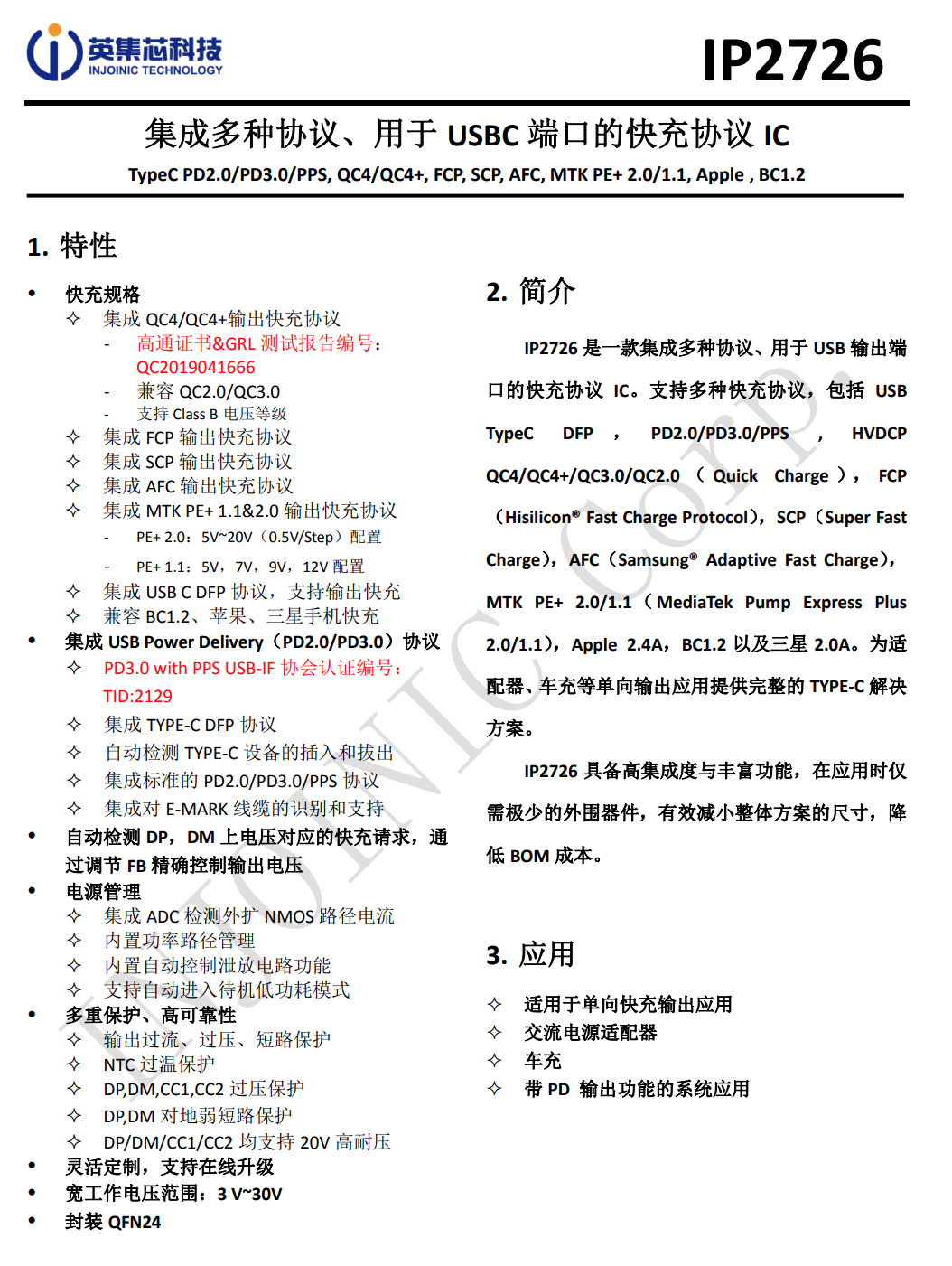

USB-C2和USB-A口协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-CDFP、/3.0、PPS、QC4+、/3.0、FCP、AFC、SCP、MTKPE+、、以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726此前已被AUKEY65W1A1C氮化镓快充充电器、RAVPOWER90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W1A1CUSBPD快充充电器、坤兴18快充充电器等产品采用。

IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足的应用。

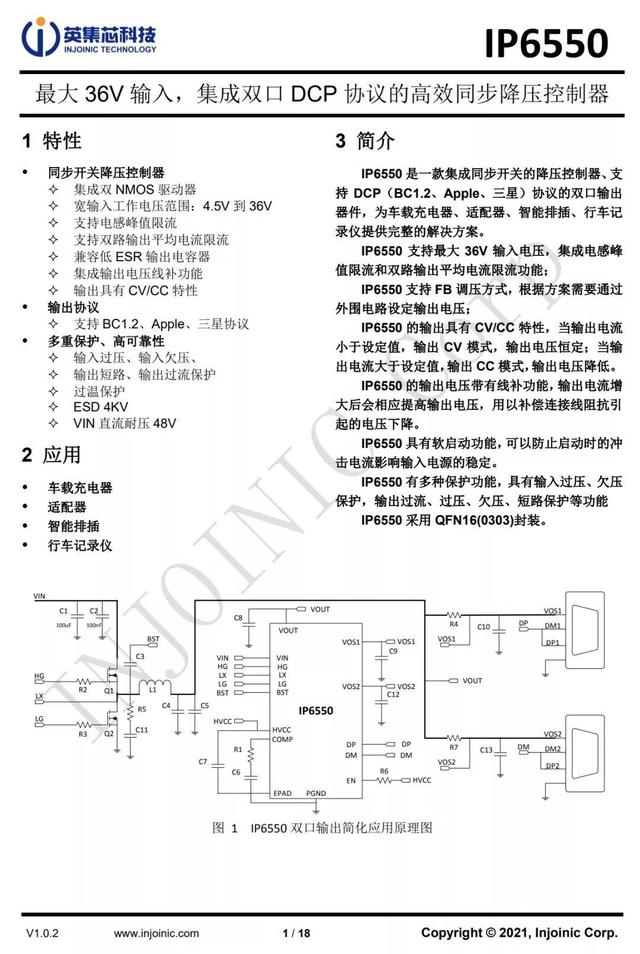

英集芯IP6550资料信息。

同步降压开关管丝印YG060N04。

磁环降压电感特写，外套热缩管绝缘，底部设有电木板绝缘。

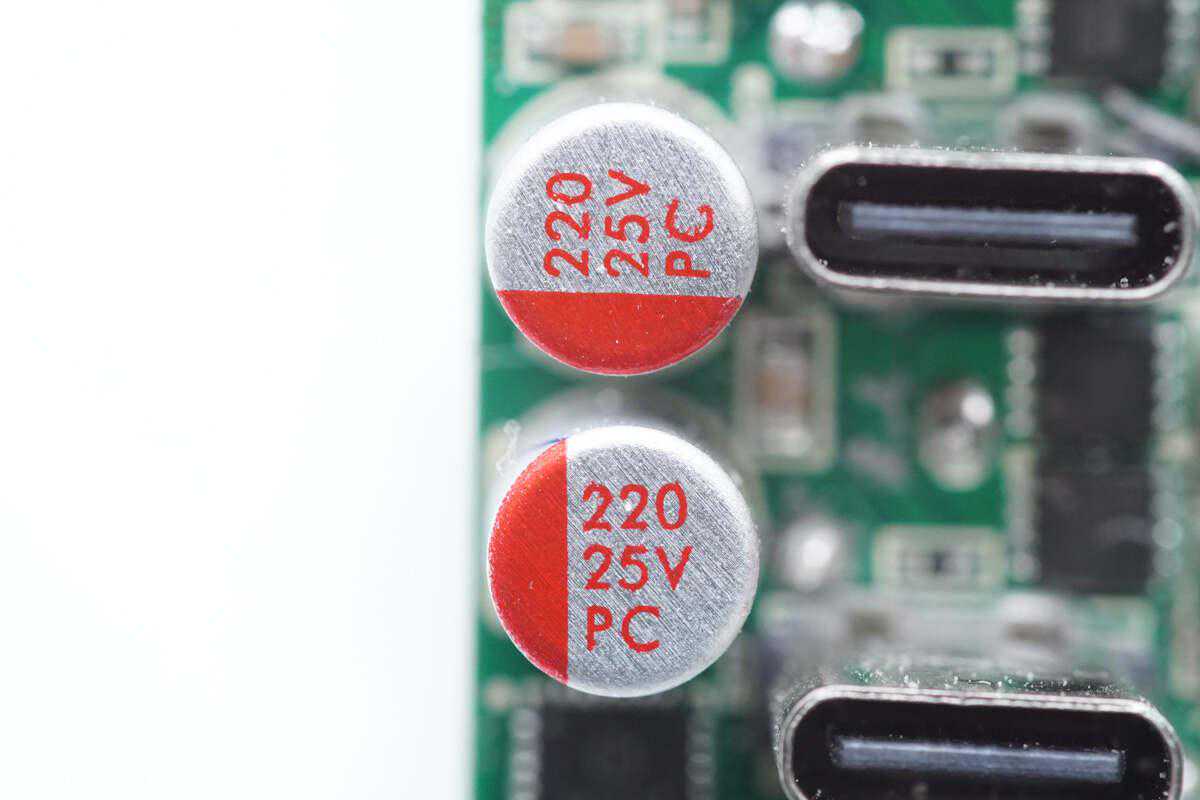

输出滤波电容规格为220μF25V。

VBUS开关管丝印YC15N03，三个接口VBUS开关管型号相同。

全部拆解一览，来张全家福。

mophie这款氮化镓充电器采用白色方形外壳，配有国标折叠插脚，日常携带收纳都很方便。充电器为2C1A接口配置，支持67W快充输出。两个USB-C接口还支持功率盲插，支持PPS快充，适配苹果笔记本电脑，苹果手机快充，对安卓手机也有很好的快充兼容性。

充电头网通过拆解了解到，mophie这款充电器内部采用东科半导体氮化镓快充电源方案，使用DK8607AD有源钳位合封氮化镓芯片搭配DK5V100R10VL同步整流芯片，DK8607AD内部集成ACF控制器，隔离驱动器和两颗氮化镓开关管，集成度非常高，外围元件简洁。

东科半导体DK5V100R10VL是一款零外围的同步整流芯片，可直接替换肖特基二极管，提高转换效率。输出采用英集芯IP2726和IP2723两颗协议芯片，搭配IP6550同步降压控制器进行输出。充电器内部采用灌封工艺，提升散热性能和耐候性，内部用料扎实，做工可靠。
