舵机就是难控制？懂得这些原理让你玩溜机器人
舵机最常见的应用是机器人，机器人完成的各种动作，多是由舵机提供动力。在电子竞赛，机器人比赛中，我们有经常需要使用舵机配合结构件完成一些动作。
六足机器人
舵机实物图：
舵机
舵机的组成舵机是一种位置伺服的驱动器，主要是由外壳、控制电路板、电机、齿轮与位置检测器所构成，电路板上电源线和信号线引出来用来控制。
舵机结构
舵机的工作原理它工作原理是由接收机或者单片机发出PWM信号给舵机，其内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。经由电路板上的IC判断转动方向，再驱动电机开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回信号，判断是否已经到达定位。
舵机原理框图
舵机适用于那些需要角度不断变化并可以保持的控制系统。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。一般舵机旋转的角度范围是0度到180度。
舵机的使用方法舵机有很多规格，但所有的舵机都有外接三根线，分别用棕、红、橙三种颜色进行区分，由于舵机品牌不同，颜色也会有所差异，棕色为接地线，红色为电源正极线，橙色为信号线。
舵机管脚信号

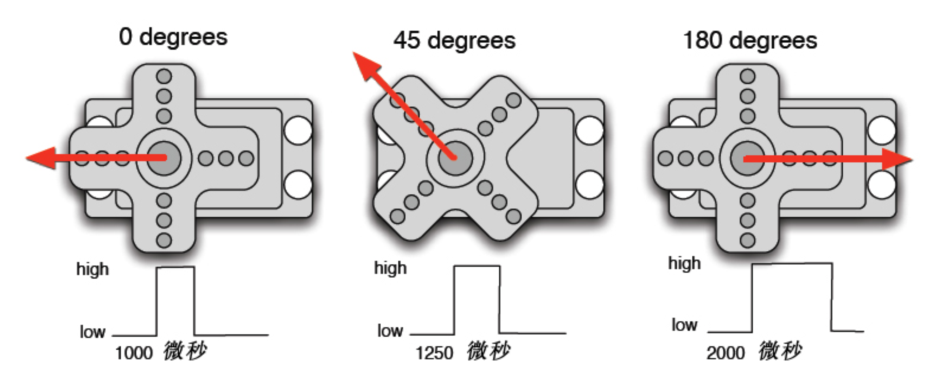

舵机的转动的角度是通过调节PWM（脉冲宽度调制）信号的占空比来实现的，标准PWM（脉冲宽度调制）信号的周期固定为20ms（50Hz），理论上脉宽分布应在1ms到2ms之间，但是，事实上脉宽可由0.5ms到2.5ms之间，脉宽和舵机的转角0°～180°相对应。有一点值得注意的地方，由于舵机牌子不同，对于同一信号，不同牌子的舵机旋转的角度也会有所不同。
