大家好，我是李工，创作不易，希望大家多多支持我。今天给大家分享的是LM338。
LM338是一款可调节的3端子正电压稳压器，能够在1.2V至32V输出范围内提供超过5A的电流。它们非常易于使用，仅需2个电阻即可设置输出电压。
LM338应用范围十分广泛，最常见的就是LM338可调电源电路。这里将介绍17种LM338应用电路。
主要是以下17种LM338应用电路：
1、LM338可调电源电路：1.25V至30V、5A
2、LM338可调稳压电路：0-22V
3、LM338精密限流电路
4、LM338可调直流电源：5A
5、LM338可调电流电路
6、LM338可调电源电路：5A
7、LM338可调电源电路：15A
8、LM338数字电源电路
9、LM338照明控制电路
10、LM338软启动电源电路
11、LM338数字可调电源电路
12、LM338电流控制电源电路
13、LM338电流控制电池充电器电路：12V
14、LM338快速开启输出电源电路
15、LM338加热器控制器电路
16、LM338稳压电源电路：10A
17、通过单个控制调整多个LM338模块
一、LM338可调电源电路：1.25V至30V、5A
LM338可调电源电路：1.25V至30V、5A
上图为LM338可调电源电路。工作原理：变压器T1将220Vac转换为24Vac，因此由桥式二极管整流器整流电流-10A400V。到DCV出来，滤波电容C1等于35V。
LM338（IC1）是该电路运行的核心，从IC获得的电压输出值取决于IC1的Adj引脚上的电压值，或者可以通过调整VR1来改变。
LM338输出引脚的输出电压是一个更强大的滤波器，带有电容C3。
下面是该电路所需要的元器件清单：
二、LM338可调电压调节器：0-22V如何在“0”处启动输出电压？正常情况下是从1.2V开始，我们可以使用其他负电压来将该电压偏移到0。这里使用LM113齐纳稳压器IC，1.2V。
LM338可调电压调节器：0-22V
三、LM338精密限流电路下图为一个简单的恒流调节器，通过调节R1来限制输出电流。
Iout=Vref/R1
LM338精密限流电路
四、LM338电流调节电路：5A下图电路产生的输出可能等于输入电源电压，但电流经过良好调节，永远不会超过5A。
LM338电流调节电路：5A
精确选择R1可以保持5A为最大电流限制。电流将获得5A的恒定电流。我们只使用一个电阻来控制输出电流。
输出电流=Vref/R1
R1=0.24Ω，2W

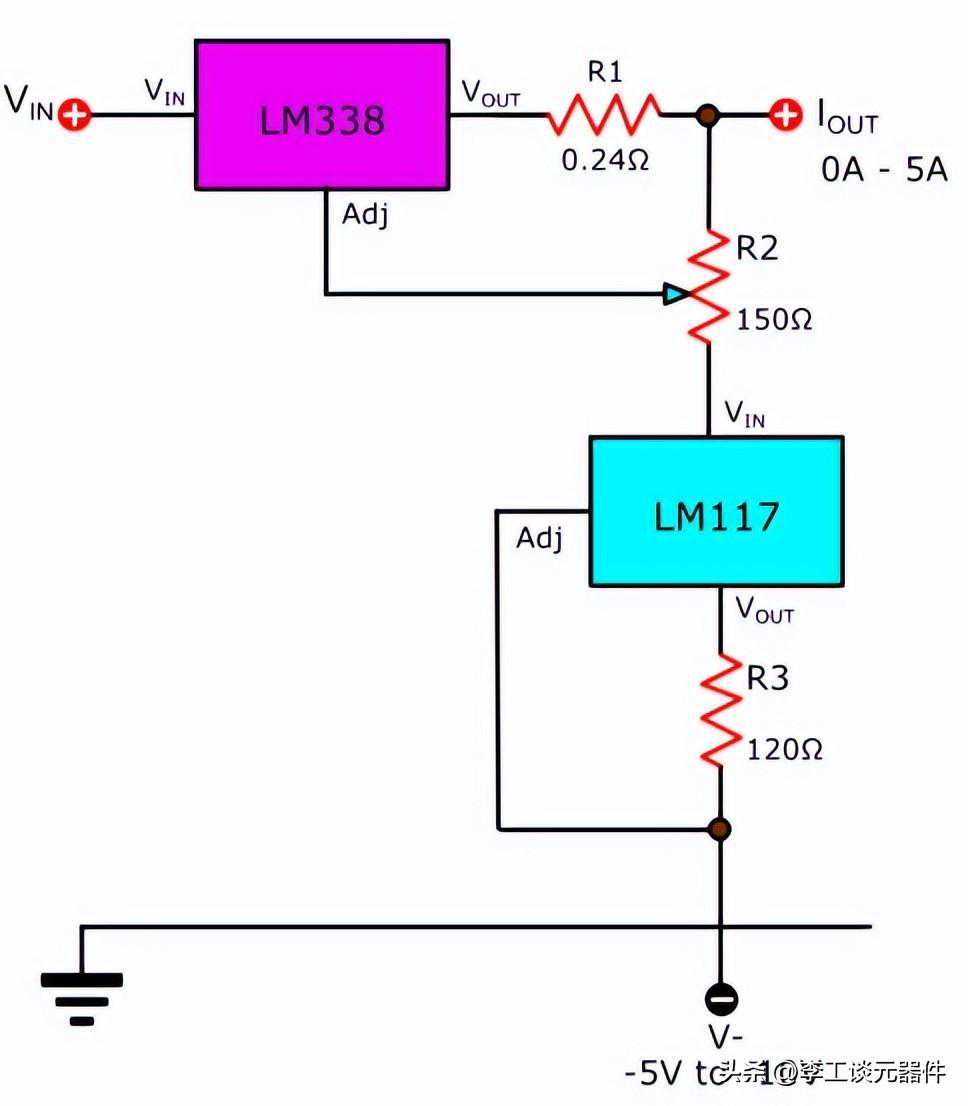

五、LM338可调电流调节器电路如果要调整输出电流，我们调整R2以将电流从0A设置为5A。下图电路使用LM117来设置LM338的Adj处的电流。
LM338可调电流调节器电路
六、LM338上的简单可调电源下图电路产生的输出电压可以等于输入电压，但电流变化良好，不能超过5A。电阻R1精确匹配，以保持可从电路获得的安全5A限制电流限制。
LM338上的简单可调电源
七、LM338可调电源电路：15A在上面的电路图中已经知道了，单独的LM338芯片最大只能使用5A，但是，如果需要获得更大的输出电流，大约15A。
电路图可以修改如下：在这种情况下，使用三个LM338来确保具有可调输出电压的大电流负载。可变电阻R8设计用于平滑调整输出电压。
LM338可调电源电路：15A
八、LM338数字电源电路在之前的电源电路中，使用可变电阻来进行电压调整。下图允许使用提供给晶体管基极的数字信号来获得必要的输出电压电平。晶体管的集电极电路中每个电阻的大小是根据所需的输出电压来选择的。
九、LM338照明控制器电路除了电源，LM338芯片还可以作为灯控制器使用。下图电路展示了一个非常简单的设计，其中一个光电晶体管代替了一个电阻，该电阻用作调节输出电压的组件。
该灯的照明必须保持在稳定的水平，由LM338的输出供电。它的光落在光电晶体管上。当光照增加时，光敏电阻的电阻下降，输出电压降低，这反过来又降低了灯的亮度，使其保持在一个稳定的水平。
上面的电路可用于为12V铅酸电池充电。电阻RS可以设置特定电池所需的充电电流。通过调节电阻R2，可以根据电池的类型调节所需的输出电压。
十、LM338软启动（软启动）电源一些敏感的电子电路需要平稳通电。将C2电容添加到电路中可以将输出电压平滑地增加到设置的最大电平。
LM338软启动（软启动）电源
LM338还可以配置为将加热器温度保持在一定水平。
LM338软启动（软启动）电源
上面这个电路图将另一个重要元件添加到电路中-温度传感器LM334。它用作连接在adjLM338和地之间的传感器。如果来自热源的热量增加到预定阈值以上，则传感器的电阻会分别降低，并且输出电压LM338会降低，随后会降低加热元件上的电压。
十一、LM338数字可调电源电路下面给出的设计结合了离散晶体管，这些晶体管可以单独数字触发以获得输出端的相关电压电平。集电极电阻值以递增顺序选择，以便可以选择相应变化的电压，并通过外部触发器变得可用。
LM338数字可调电源电路
十二、LM338电流控制电源电路下图电路显示了与ICLM338的超级简单接线，其ADJ引脚在电流感应预设后连接到输出。预设值决定了输出端允许通过IC的最大电流量。
LM338电流控制电源电路
十三、LM33812V电流控制电池充电器电路下面的电路可用于安全地为12V铅酸电池充电。可以适当地选择电阻Rs以确定所连接电池的期望电流水平,可以调整R2以获得其他电压来为其他类别的电池充电。
LM33812V电流控制电池充电器电路
十四、LM338慢速开启输出电源一些敏感的电子电路需要缓慢启动，而不是通常的即时启动。包含C1可确保电路的输出逐渐上升到设定的最大水平，从而确保连接电路的预期安全性。
LM338慢速开启输出电源

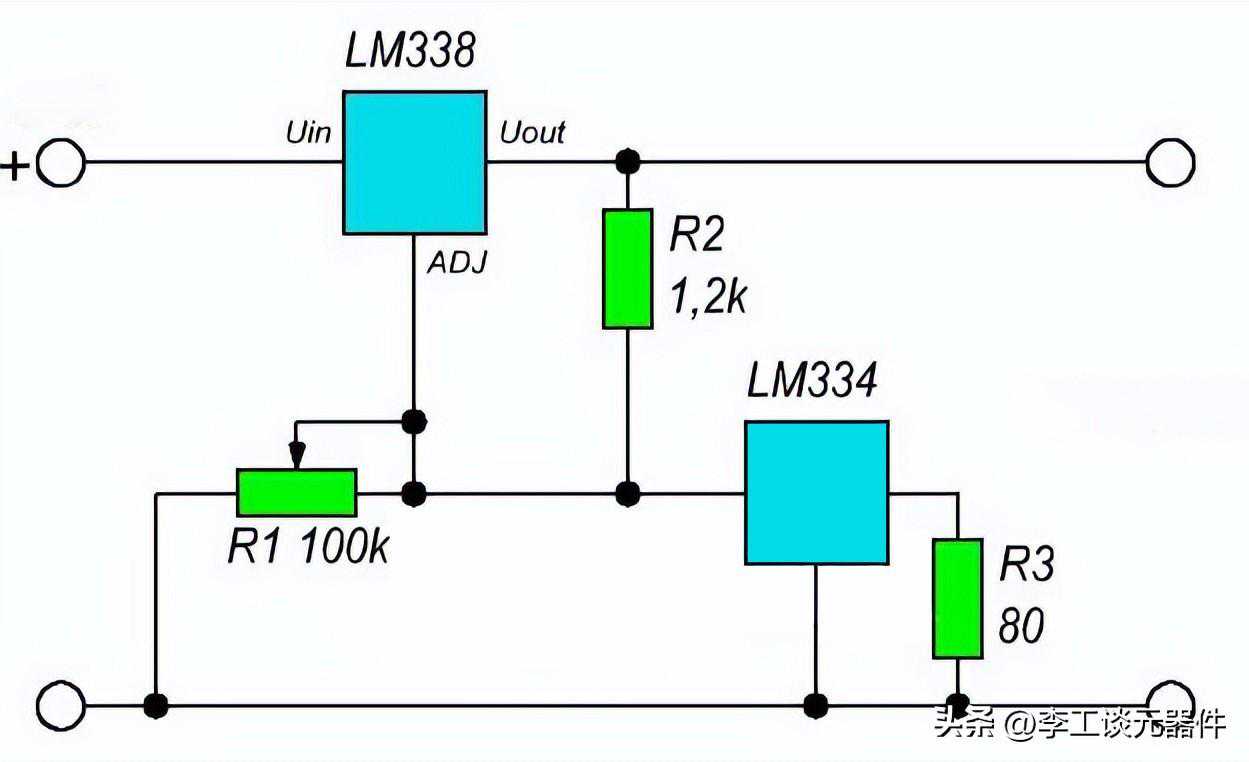

十五、LM338加热器控制器电路ICLM338还可以配置为控制某个参数的温度，例如加热器。另一个重要的ICLM334用作传感器，它连接在ICLM338的ADJ和地之间。如果来自热源的热量趋于增加到超过预定阈值，则传感器相应地降低其电阻，迫使LM338的输出电压下降，随后降低加热元件的电压。
LM338加热器控制器电路
十六、LM338稳压电源电路：10A以下电路显示了另一个电路，其电流限制为10A，这意味着可以使输出适合大电流额定负载，电压可通过电位器R2像往常一样调节。
LM338稳压电源电路：10A
十七、LM338通过单个控件调整多个LM338模块下图的电路显示了一个简单的配置，可用于通过单个电位器同时控制多个LM338电源模块的输出。
LM338通过单个控件调整多个LM338模块
