开关电源很难学？看了自激式振荡电路分析，才明白方法很重要
震荡电路是开关电源中的核心电路，在开关电源中，掌握震荡电路原理以及学会如何去进行分析尤为重要！
我这里以自激式开关电源作为对象，分析讲解给大家看，因为自激式开关电源相对比较简单，便于理解，应用也广泛。

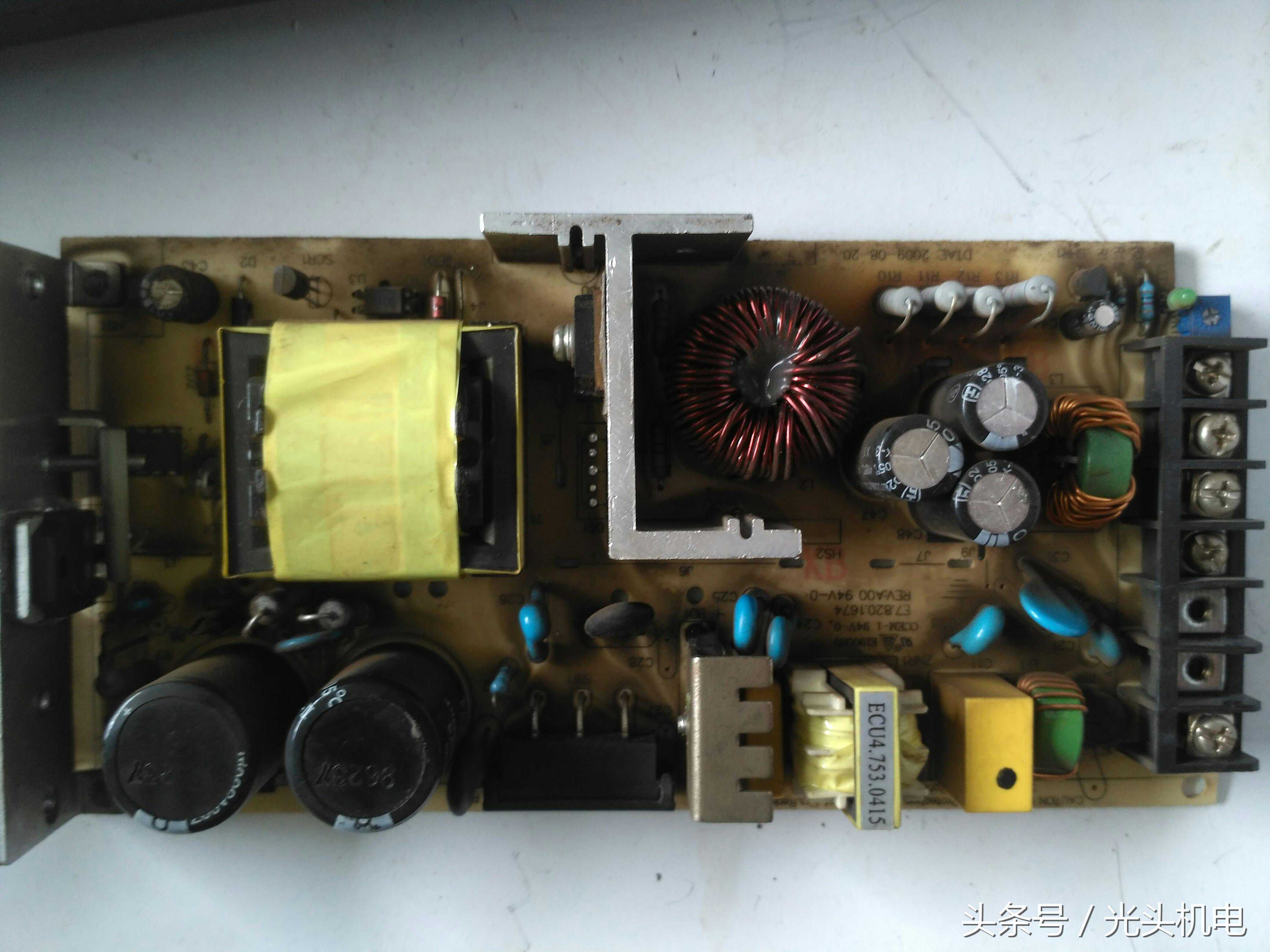

常见自激式开关电源震荡电路主要由开关变压器，开关管，电阻，电容组成。如上图
下面是一个自激式开关电源震荡电路图
300V电压（这个300V是市电经过整流桥后的电压），经C1滤波后，经过开关变压器的初级加到开关管的C极（集电极）
同时，这个300V也经过一个启动电阻，流到开关管的B极（基极），经过E极（发射极）到地，构成回路，形成了电流。（这个启动电阻阻值比较大，所以流过电流比较小）
开关管有电流通过，那么就开始导通了，那么加在C极的电压也经过E极，流到了地。
这个时候开关变压器中电流就经历从无到有的变化，根据电磁感应原理，
因为开关变压器参与了震荡，所以叫自激式，建议大家用原理图结合实物，多去看看，加深理解。
