450伏6.6KW隔离逆变电源
十几年前一直想做一款大功率的隔离逆变电源，一直因为工程量太大，不知从何下手。
前段时间，看到有需求，而且经过这么多年准备，各种柘朴、细节、算法、控制也很熟悉了，应该没有障碍了，就开始着手规划、设计，目前已经完成波形调制，输出AC电压调整频率调整，初步功率调整正常，进展顺利。
稍微总结一下，目前的逆变电源，24V或12V的低压逆变，一般以推挽结构为主，这种柘朴输出能力特别强，功率几乎能做到2KW，而且是隔离结构，电路也简单，但是，它不适合几百伏的高压电路，比如用400V的直流源产生交流220v的逆变，它不适合。因为这种结构能实现大电流却很难实现小电流工作，因为它在小电流工作时，会产生很高的反激尖峰，如果是12v的低压电源，反激尖峰10倍也不过120V，但在400V电压源时，由漏感，死区形成的反激尖峰反容易高达1000伏以上。

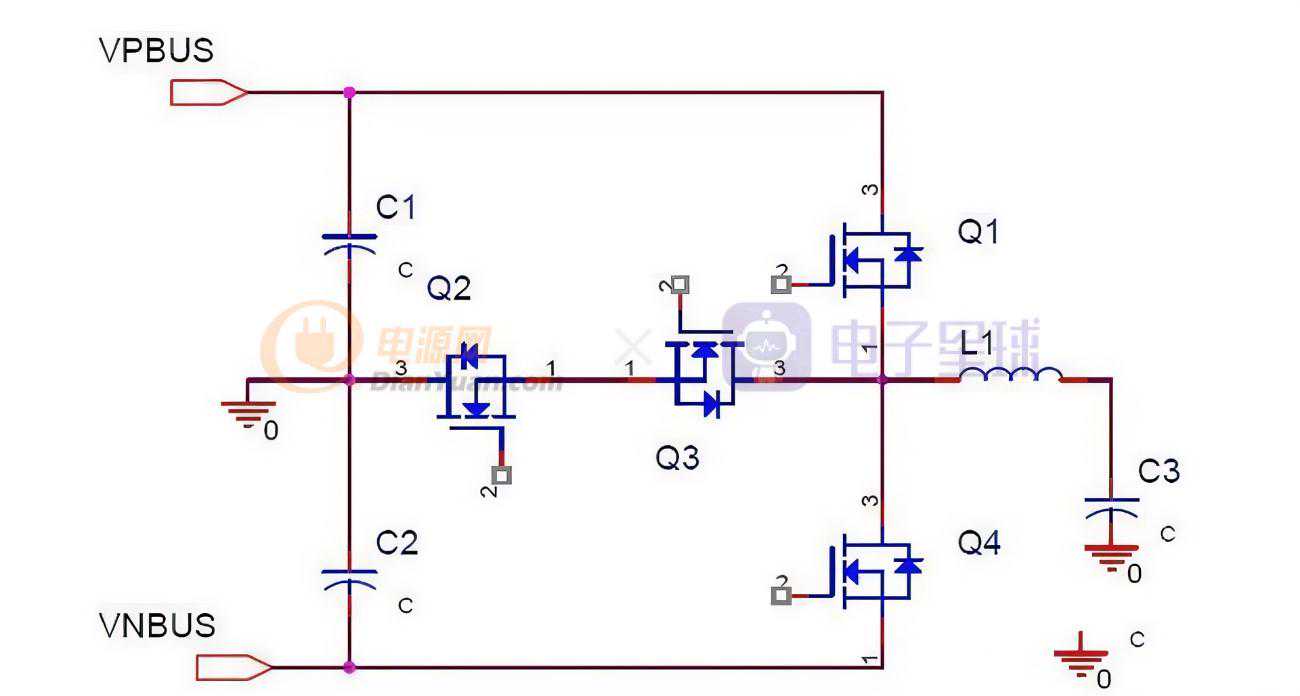

所以，高压逆变一般用H6桥或双H桥的方式，这两种柘朴都是非隔离结构，结构也比较复杂，目前比较实用的一种结构是T形桥柘朴，用T型桥也比较容易实现三相逆变，T型桥也是非隔离逆变，但很容易通过前极全桥隔离变换实现隔离。
我也是采用了T型桥的基本原理，实现的隔离DC-AC逆变，目前测试正常，频率调节电压调节都已经实现。
前级用全桥LC实现PWM功率变换，后级仅用来实现交流换相。
目前遇到的问题是，没有找到合适的正弦波表，导致PWM产生的交流正弦波不够标准；
满功率测试方面，准备做一台10KW的450伏直流可调电源，用来调试这个逆变器，大功率的直流电源太贵了，买不起，自己做一台吧。
磁芯采用的是UF80磁芯，这种磁芯的绕线空间大，相比EE85磁芯，它的绕线空间更大，EE结构的绕线空间非常小。等调试稳定后，再优化用更大或更小的磁芯结构。
目前用的电压源是115V300W，图中功率是96W，软件增加功率到260W正常，等有合适的电压源后，再进一步做KW级的功率调试。
如果顺利的话，接下来将DC-AC逆变做成可并网结构。
希望大家一起来交流，可回帖或私信沟通。
