开关电源电路不起振
因为工作关系，设备用到开关电源较多，所以有机会接触维修开关电源，积累了一点维修经验，这次我来说说开关电源不起振的一点维修经验，希望能给大家在维修时提供点参考。

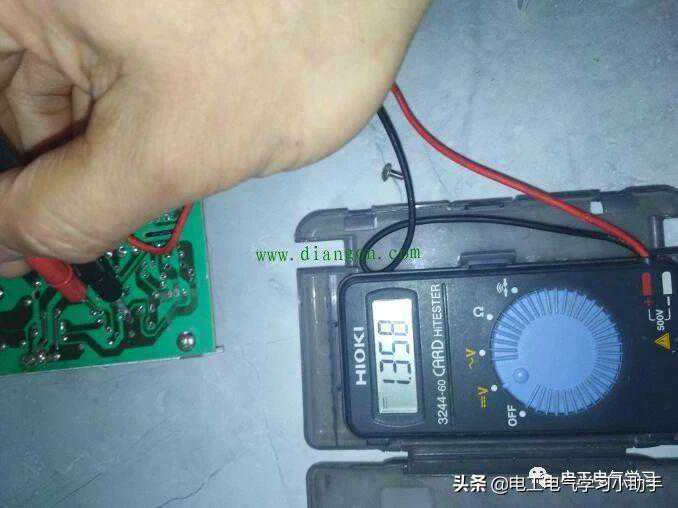

维修开关电源不起振，可以以光耦为分界点，先确定是光耦前还是光耦后的故障，然后再一步一步缩小排查范围，具体操作如下：先把光耦直接短路，光耦短路很简单，直接一坨锡焊住就可以了，这样相当于减少光耦器的内阻，短路光耦后，我们再测量电压，如果测主电压未变，故障在光耦器之后电路，反之，在光耦器之前电路。这里开关电源要带轻负载，有的开关电源无负载不起振。
如果故障在光耦前，主要查交流电输入是否有问题，电容电路是否有开路，有管理芯片的查芯片供电和芯片各脚的对地电压是否正确。我们虽然给光耦短路，也要同样要排除光耦本身是否有故障。
如果在光耦之后，查开关变压器是否有匝间短路或开路，如果查到开关变压器有短路，那么有必要怀疑一下是不是尖峰吸收电路短路引起的，防止出现误判，因为开关变压器坏的几率非常小，脉宽调制晶体管短路也会引起电路不起振。
如果维修经验不足，没法在线确定原件是否损坏，就麻烦一点，拆下来测量，这样更准确。如果拆下来的原件没问题，那么就可以排查与其故障关联的相关小器件，逐步缩小排查范围，确定问题所在，胡子眉毛一起抓，容易导致面对故障一片茫然，不知从何下手。
至于所说的起振，我这里也作一下的简单的解释：交流在变直流的的过程中，交流市电首先经过整流滤波变成直流，供电子电路工作，这个电路包括高频振荡电路，也就是将直流变成频率或脉宽可变的脉冲，这部分在开关电路中很重要，输入电压变化或负载增大变小，振荡电路会通过调整频率或脉宽来保持输出稳定，这就是它的作用，要想起到这个作用当然就要起振了，不起振就说明开关电源出故障，也就相当于调过火或不调节了。
