今天拆解一个100-240V输入15V1A输出的开关电源模块。
进入主题:
1、模块正面有相关的参数说明↓
2、模块底部的引脚:↓
3、拆开盖子看到电路板,热熔胶粘住的底壳,电路的正面是有胶水灌注满的,需要撬出↓
4、电路板被胶灌注满满的↓

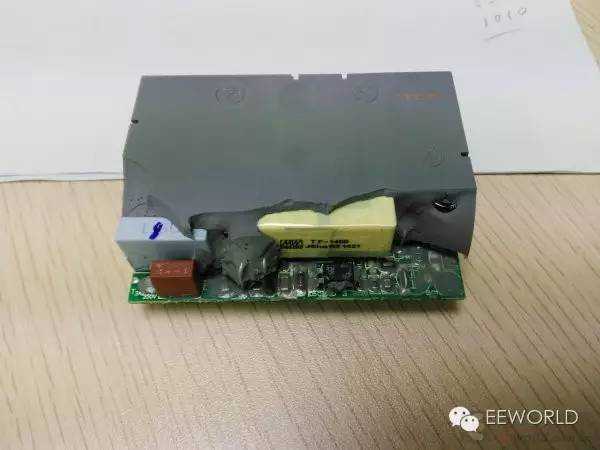

5、不知道是什么胶,很容易橇碎,没有弹性↓
6、满满将胶体橇掉,逐渐露出元器件↓
7、逐渐可以看到高频变压器、共模电感、X2电容以及电解电容等关键元器件↓
8、胶体基本清楚完成,全部元器件可以清楚看到↓
9、拆掉变压器↓
10、拆掉散热器↓
11、芯片解读。↓
(能力有限,有错还请纠正)
此次拆解到此结束。
以上图文内容均是EEWORLD论坛网友:我不懂原创,在此感谢。
欢迎微博@EEWORLD
与更多行业内网友进行交流请登陆EEWORLD论坛。
