共模电感的漏感是什么？为什么能滤除差模信号？

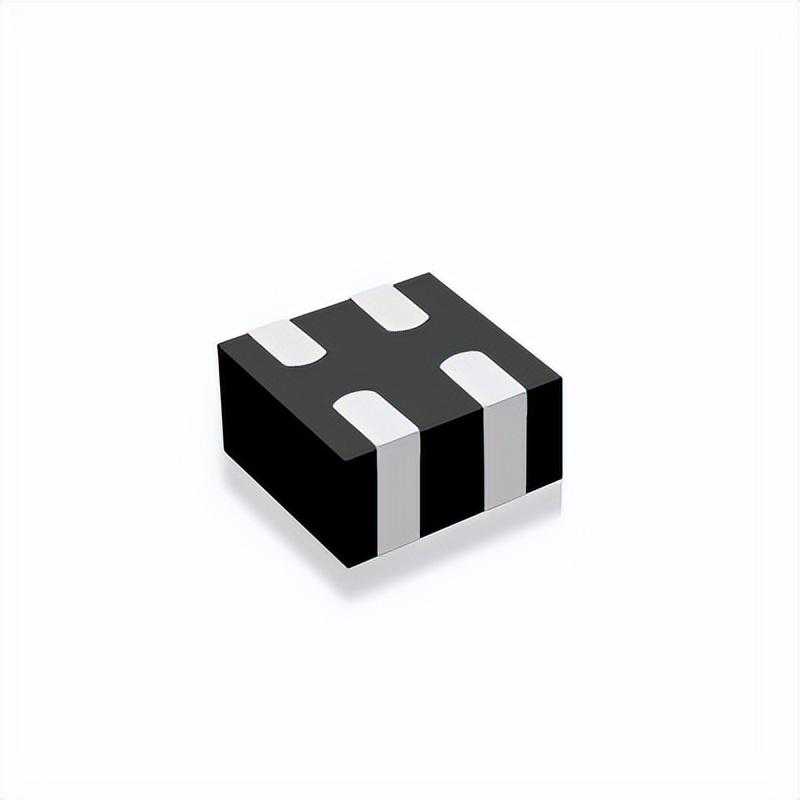

共模电感器是将两个相同匝数的线圈按一定的规则向相反的方向缠绕而成的一种特殊电感器。其作用是滤除电路中的共模电磁干扰信号。在实际应用中，为什么共模电感器也能抑制差模信号?
为什么会产生漏感？
在了解漏感之前，首先看看共模电感的结构。共模电感有两个绕组，这两个绕组的设计是使电流通过传导沿线圈芯线在相反的方向。理论上，彼此的磁场相互抵消。但是，由于线圈绕组环有时不能绕一个完整的圈，或者绕组不够紧密，磁场就会漏出，因为电感不可能是一个理想的电感。在绕线后，它是不可能集中所有的磁通在线圈的中心。
漏感有什么用？
这种由漏磁引起的电感称为漏感，实际上，它也是差模电感。因此，普通电感一般具有一定的差模干扰衰减能力。虽然产生了差模电感，但它不一定有害。在实际应用中，漏感有时是专门设计和使用的。例如,在EMI滤波器,只安装一个共模电感,利用共模电感的漏感用于生成一个适当的差模电感,以抑制差模电流,相当于存在差模电感以及共模电感,从而达到更好的过滤效果。
如何测量差模电感？
共模电感漏感的测量方法为：将其一引脚两端短接，然后测量另外两腿间的电感，其测试值即为共模电感的漏感值。
